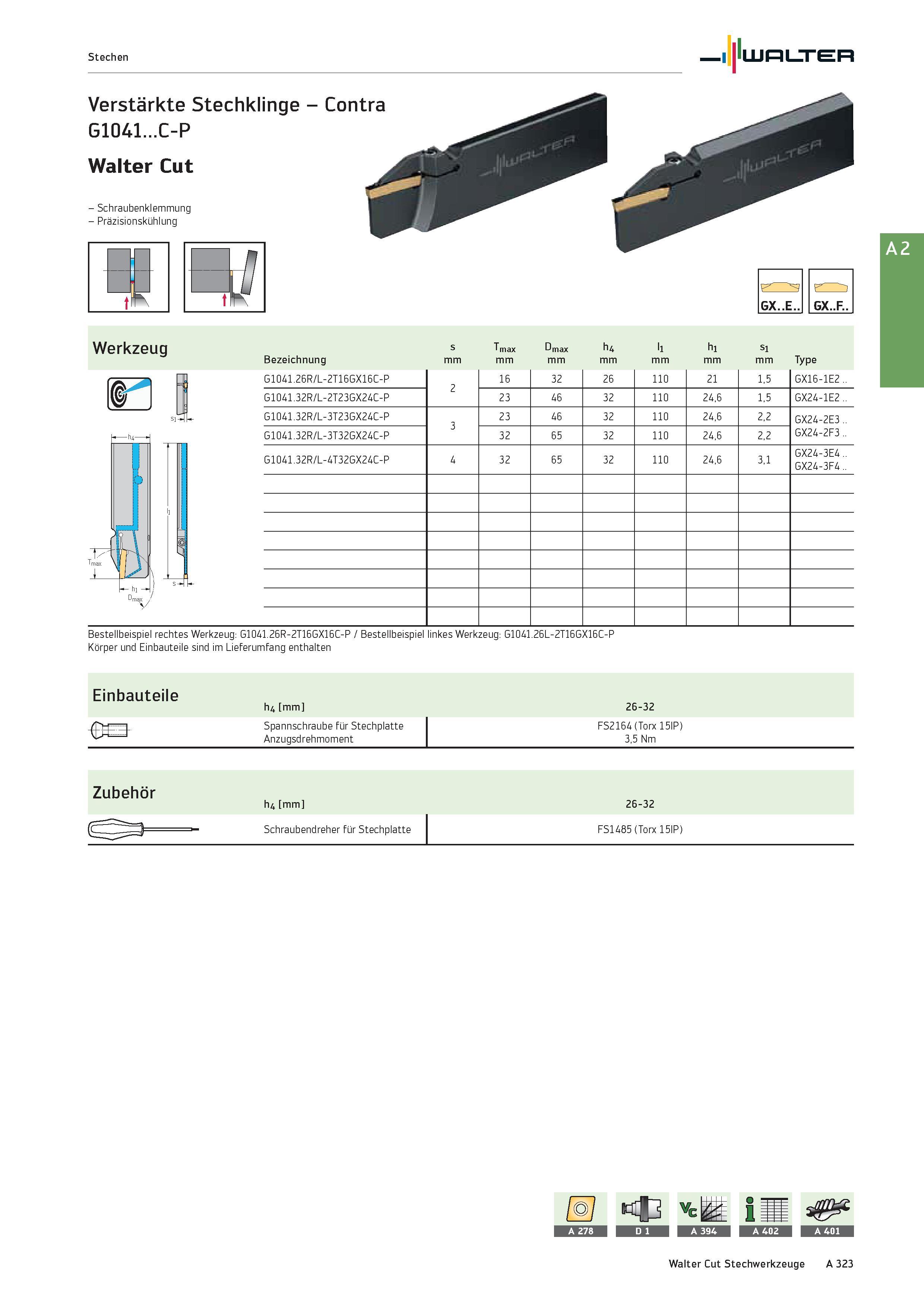

Stechen Walter Verstärkte Stechklinge - Contra G1041...C-P Walter Cut Schraubenklemmung - Präzisionskühlung w F , GX..E.. GX..F.. Werkzeug s Tmax Dmax h4 ll hl Sl Bezeichnung mm Type G1041.26R/L-2T16GX16C-P 2 16 32 26 110 21 1,5 GX16-1E2 .. G1041.32R/L-2T23GX24C-P 23 46 32 110 24,6 1,5 GX24-1E2 .. G1041.32R/L-3T23GX24C-P 3 23 46 32 110 24,6 2,2 GX24-2E3 .. GX24-2F3 .. G1041.32R/L-3T32GX24C-P 32 65 32 110 24,6 2,2 G1041.32R/L-4T32GX24C-P 4 32 65 32 110 24,6 3,1 GX24-3E4 .. GX24-3F4 .. Bestellbeispiel rechtes Werkzeug: G1041.26R-2T16GX16C-P / Bestellbeispiel linkes Werkzeug: G1041.26L-2T16GX16C-P Körper und Einbauteile sind im Lieferumfang enthalten Einbauteile h4 mm 26-32 ru i Spannschraube für Stechplatte FS2164 (Torx 15IP) Anzugsdrehmoment 3,5 Nm Zubehör h4 mm 26-32 Schraubendreher für Stechplatte FS1485 (Torx 15IP) Walter Cut Stechwerkzeuge A 323
