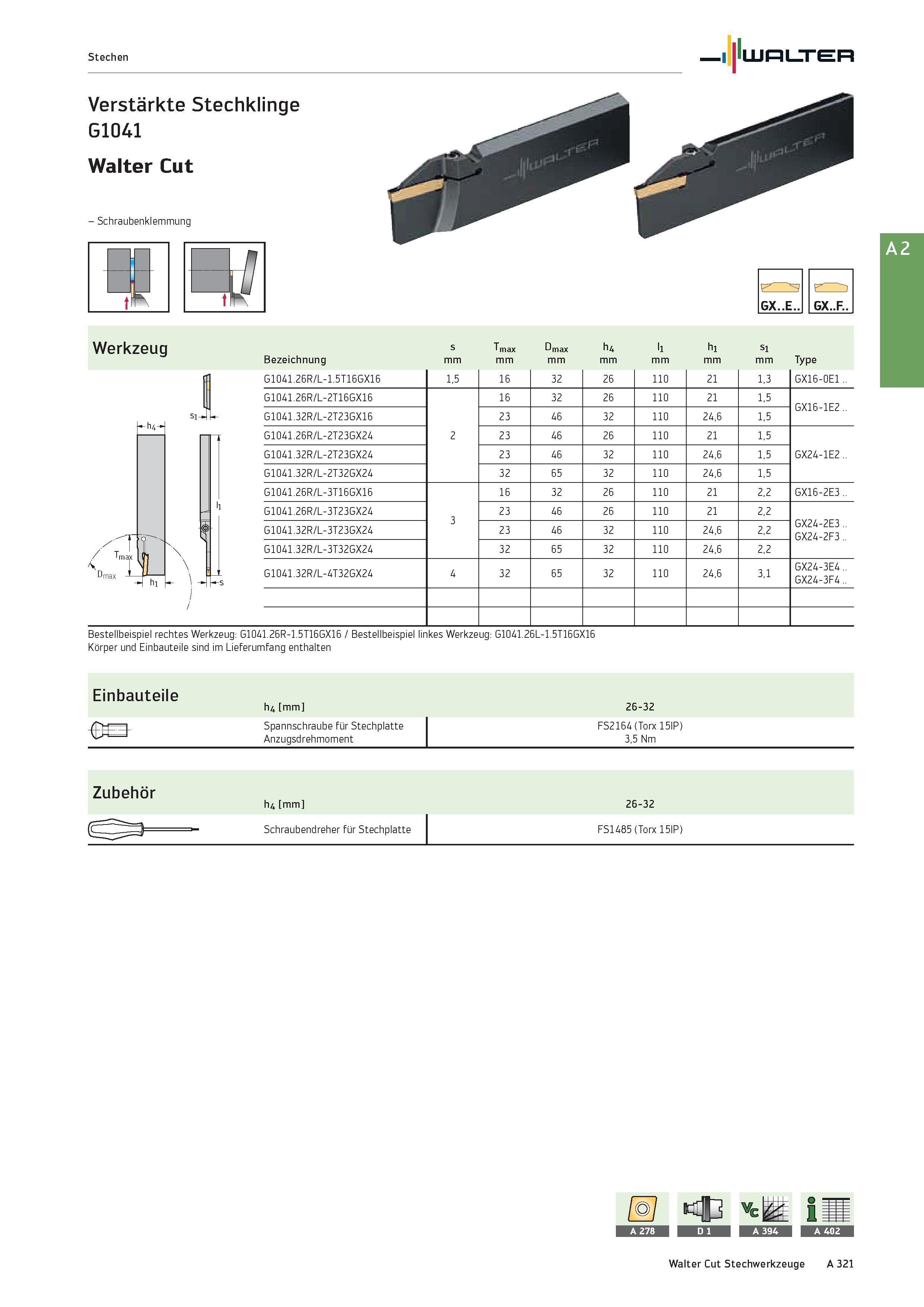

Stechen Walter Verstärkte Stechklinge G1041 Walter Cut - Schraubenklemmung w GX..E.. GX..F.. Werkzeug Bezeichnung s mm Tmax mm Dmax mm h4 mm l1 mm h1 mm s1 mm Type G1041.26R/L-1.5T16GX16 1,5 16 32 26 110 21 1,3 GX16-0E1 .. G1041.26R/L-2T16GX16 16 32 26 110 21 1,5 GX16-1E2 .. - hü- s1 - G1041.32R/L-2T23GX16 23 46 32 110 24,6 1,5 G1041.26R/L-2T23GX24 2 23 46 26 110 21 1,5 G1041.32R/L-2T23GX24 23 46 32 110 24,6 1,5 GX24-1E2 .. G1041.32R/L-2T32GX24 32 65 32 110 24,6 1,5 G1041.26R/L-3T16GX16 16 32 26 110 21 2,2 GX16-2E3 .. G1041.26R/L-3T23GX24 3 23 46 26 110 21 2,2 GX24-2E3 .. GX24-2F3 .. G1041.32R/L-3T23GX24 23 46 32 110 24,6 2,2 /T 1 ll \ G1041.32R/L-3T32GX24 32 65 32 110 24,6 2,2 \ L V \ G1041.32R/L-4T32GX24 4 32 65 32 110 24,6 3,1 GX24-3E4 .. h1 - \ - s GX24-3F4 .. Bestellbeispiel rechtes Werkzeug: G1041.26R-1.5T16GX16 / Bestellbeispiel linkes Werkzeug: G1041.26L-1.5T16GX16 Körper und Einbauteile sind im Lieferumfang enthalten Einbauteile h4 mm 26-32 Spannschraube für Stechplatte FS2164 (Torx 15IP) Anzugsdrehmoment 3,5 Nm Zubehör h4 mm 26-32 Schraubendreher für Stechplatte FS1485 (Torx 15IP) Walter Cut Stechwerkzeuge A 321
