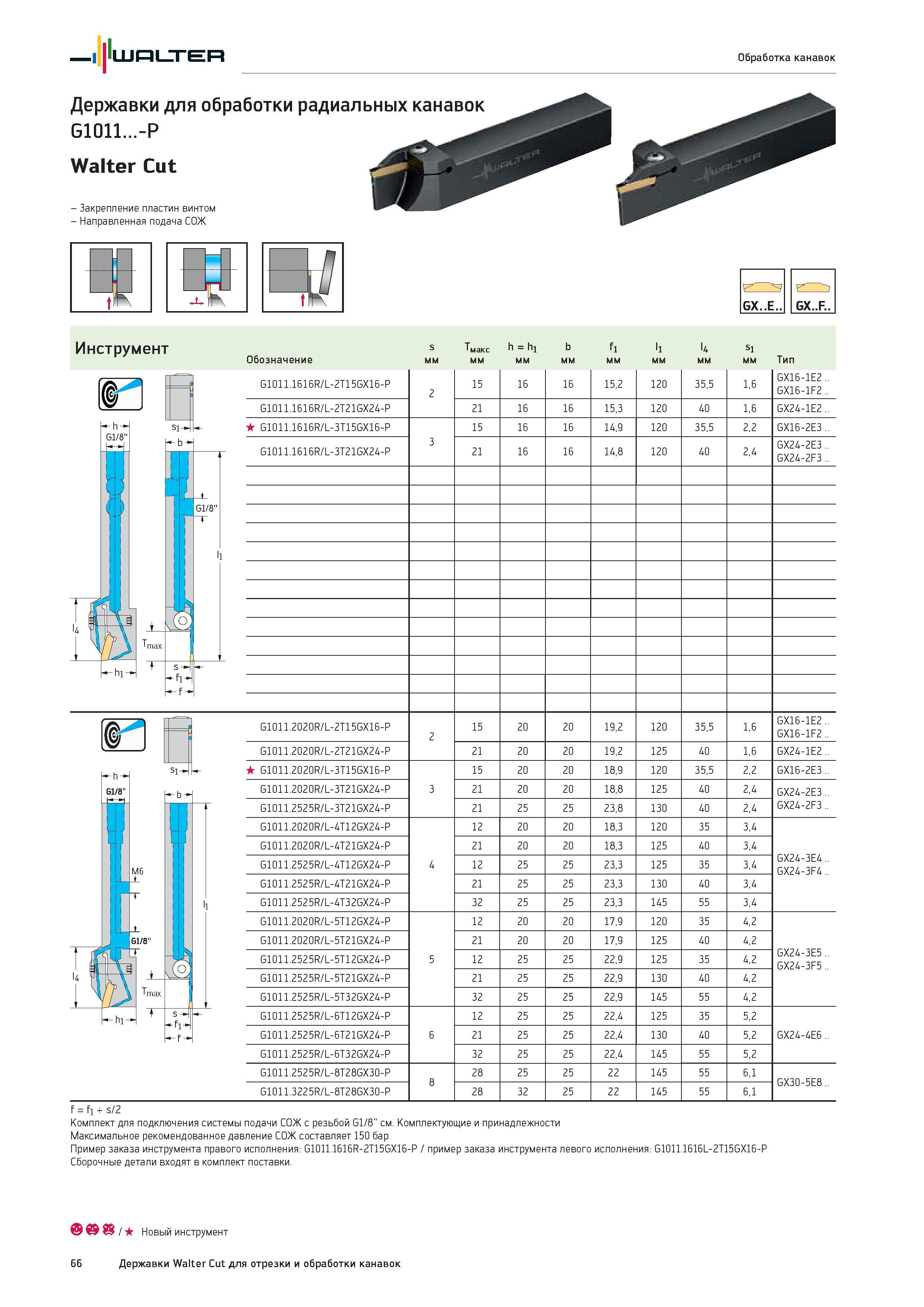

Walter Обработка канавок Державки для обработки радиальных канавок G1011...-P Walter Cut - Закрепление пластин винтом - Направленная подача СОЖ GX..E.. GX..F.. Инструмент s Тмакс h = h1 b fl l1 l4 s1 Обозначение мм Тип G1011.1616R/L-2T15GX16-P 2 15 16 16 15,2 120 35,5 1,6 GX16-1E2 .. GX16-1F2 .. G1011.1616R/L-2T21GX24-P 21 16 16 15,3 120 40 1,6 GX24-1E2 .. G1011.1616R/L-3T15GX16-P 3 15 16 16 14,9 120 35,5 2,2 GX16-2E3 .. G1011.1616R/L-3T21GX24-P 21 16 16 14,8 120 40 2,4 GX24-2E3 .. GX24-2F3 .. G1011.2020R/L-2T15GX16-P 2 15 20 20 19,2 120 35,5 1,6 GX16-1E2 .. GX16-1F2 .. G1011.2020R/L-2T21GX24-P 21 20 20 19,2 125 40 1,6 GX24-1E2 .. G1011.2020R/L-3T15GX16-P 3 15 20 20 18,9 120 35,5 2,2 GX16-2E3 .. G1011.202 0R/L-3T21GX24-P 21 20 20 18,8 125 40 2,4 GX24-2E3 .. GX24-2F3 .. G1011.252 5R/L-3T21GX24-P 21 25 25 23,8 130 40 2,4 G1011.202 0R/L-4T12GX24-P 4 12 20 20 18,3 120 35 3,4 GX24-3E4 .. GX24-3F4 .. G1011.202 0R/L-4T21GX24-P 21 20 20 18,3 125 40 3,4 G1011.252 5R/L-4T12GX24-P 12 25 25 23,3 125 35 3,4 G1011.252 5R/L-4T21GX24-P 21 25 25 23,3 130 40 3,4 G1011.252 5R/L-4T32GX24-P 32 25 25 23,3 145 55 3,4 G1011.202 0R/L-5T12GX24-P 5 12 20 20 17,9 120 35 4,2 GX24-3E5 .. GX24-3F5 .. G1011.202 0R/L-5T21GX24-P 21 20 20 17,9 125 40 4,2 G1011.252 5R/L-5T12GX24-P 12 25 25 22,9 125 35 4,2 G1011.252 5R/L-5T21GX24-P 21 25 25 22,9 130 40 4,2 G1011.252 5R/L-5T32GX24-P 32 25 25 22,9 145 55 4,2 G1011.252 5R/L-6T12GX24-P 6 12 25 25 22,4 125 35 5,2 GX24-4E6 .. G1011.252 5R/L-6T21GX24-P 21 25 25 22,4 130 40 5,2 G1011.252 5R/L-6T32GX24-P 32 25 25 22,4 145 55 5,2 G1011.252 5R/L-8T28GX30-P 8 28 25 25 22 145 55 6,1 GX30-5E8 .. G1011.322 5R/L-8T28GX30-P 28 32 25 22 145 55 6,1 f = fi + s/2 Комплект для подключения системы подачи СОЖ с резьбой G1/8" см. Комплектующие и принадлежности Максимальное рекомендованное давление СОЖ составляет 150 бар Пример заказа инструмента правого исполнения: G1011.1616R-2T15GX16-P / пример заказа инструмента левого исполнения: G1011.1616L-2T15GX16-P Сборочные детали входят в комплект поставки. а c / Новый инструмент 66 Державки Walter Cut для отрезки и обработки канавок
