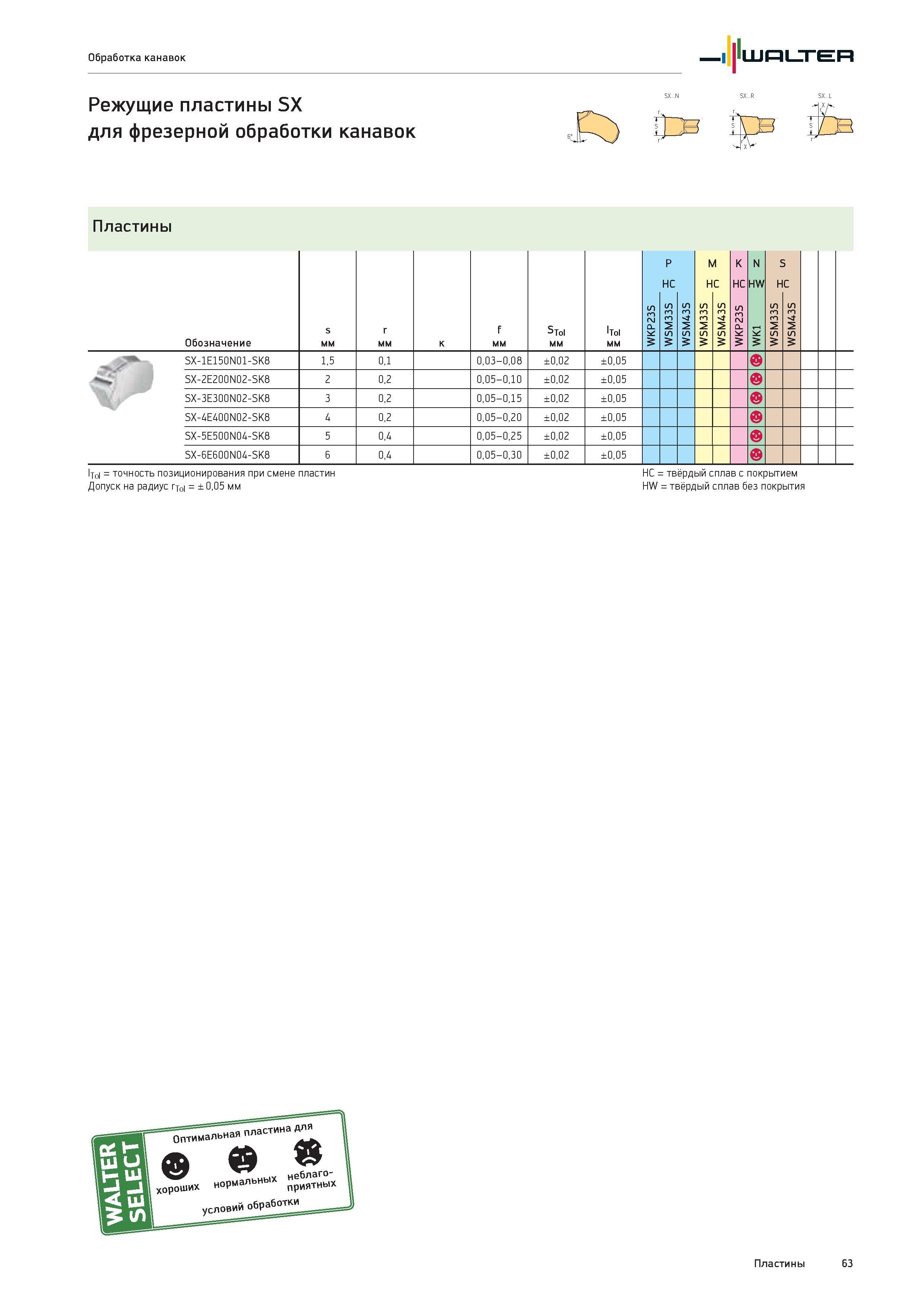

Обработка канавок Walter Режущие пластины SX для фрезерной обработки канавок Пластины P HC M HC K HC N HW S HC Обозначение s мм r мм к f мм STol мм lTol мм S 3 P 5 S 3 m 2 S 5 S 3 2 S 5 S 3 m 2 S 5 S 3 2 S 5 S 3 P K 5 l-H K S 3 m 2 S W S 3 2 S 5 SX-1E150N01-SK8 1,5 0,1 0,03-0,08 ±0,02 ±0,05 a SX-2E200N02-SK8 2 0,2 0,05-0,10 ±0,02 ±0,05 a SX-3E300N02-SK8 3 0,2 0,05-0,15 ±0,02 ±0,05 a SX-4E400N02-SK8 4 0,2 0,05-0,20 ±0,02 ±0,05 a SX-5E500N04-SK8 5 0,4 0,05-0,25 ±0,02 ±0,05 a SX-6E600N04-SK8 6 0,4 0,05-0,30 ±0,02 ±0,05 a lj0i = точность позиционирования при смене пластин HC = твёрдый сплав с покрытием Допуск на радиус rjoi = ± 0,05 мм HW = твёрдый сплав без покрытия Пластины 63
