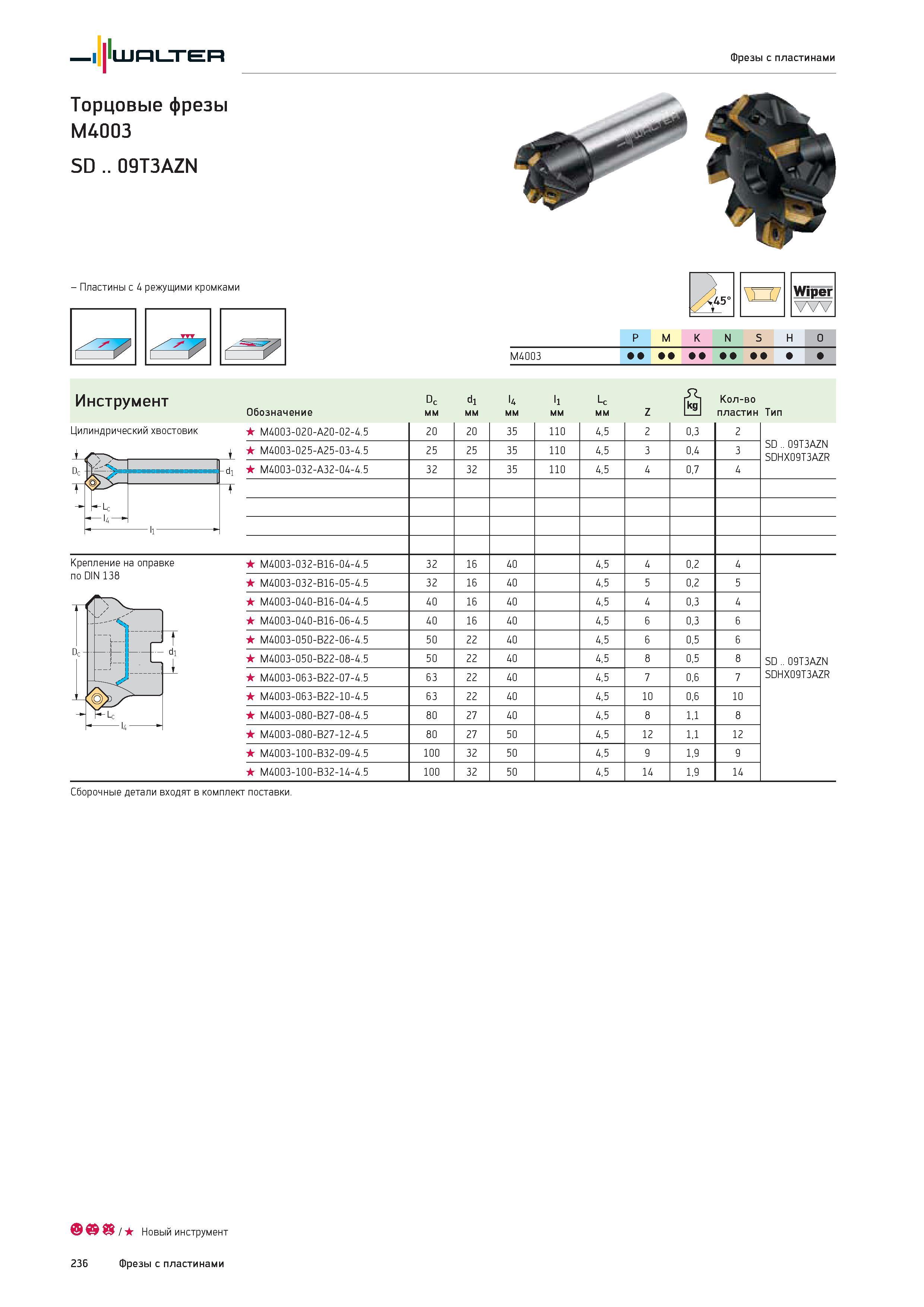

Walter Фрезы с пластинами Торцовые фрезы M4003 SD .. 09T3AZN - Пластины с 4 режущими кромками 45° Wiper P M K N S H O Инструмент Dc d1 U l1 Lc Й Количество Обозначение мм Z пластин Тип Цилиндрический хвостовик 1 - ll M4003-020-A20-02-4.5 20 20 35 110 4,5 2 0,3 2 SD .. 09T3AZN SDHX09T3AZR M4003-025-A25-03-4.5 25 25 35 110 4,5 3 0,4 3 M4003-032-A32-04-4.5 32 32 35 110 4,5 4 0,7 4 M4003-032-B16-04-4.5 32 16 40 4,5 4 0,2 4 SD .. 09T3AZN SDHX09T3AZR M4003-032-B16-05-4.5 32 16 40 4,5 5 0,2 5 M4003-040-B16-04-4.5 40 16 40 4,5 4 0,3 4 M4003-040-B16-06-4.5 40 16 40 4,5 6 0,3 6 M4003-050-B22-06-4.5 50 22 40 4,5 6 0,5 6 M4003-050-B22-08-4.5 50 22 40 4,5 8 0,5 8 M4003-063-B22-07-4.5 63 22 40 4,5 7 0,6 7 M4003-063-B22-10-4.5 63 22 40 4,5 10 0,6 10 M4003-080-B27-08-4.5 80 27 40 4,5 8 1,1 8 M4003-080-B27-12-4.5 80 27 50 4,5 12 1,1 12 M4003-100-B32-09-4.5 100 32 50 4,5 9 1,9 9 M4003-100-B32-14-4.5 100 32 50 4,5 14 1,9 14 Крепление на оправке по DIN 138 Сборочные детали входят в комплект поставки. / Новый инструмент 236 Фрезы с пластинами
