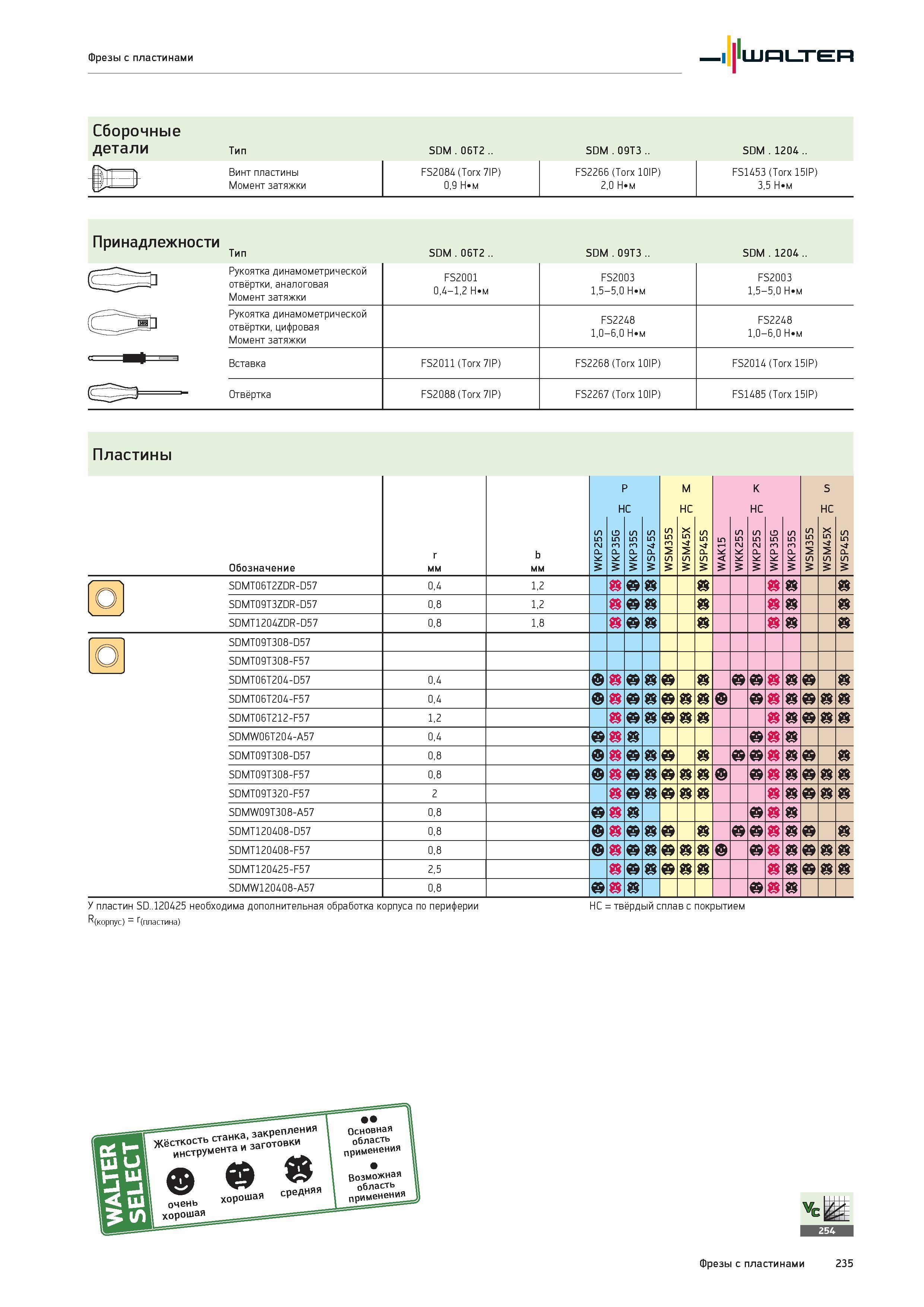

Фрезы с пластинами Walter Сборочные детали Тип SDM . 06T2 .. SDM . 09T3 .. SDM . 1204 .. Шт 1 Винт пластины FS2084 (Torx 7IP) FS2266 (Torx 10IP) FS1453 (Torx 15IP) J Момент затяжки 0,9 Н м 2,0 Н м 3,5 Н м Принадлежности Тип SDM . 06T2 .. SDM . 09T3 .. SDM . 1204 .. Рукоятка динамометрической с - отвёртки, аналоговая Момент затяжки FS2001 0.4-1.2 Н м FS2003 1,5 5,0 Н м FS2003 1.5-5.0 Н м Рукоятка динамометрической J отвёртки, цифровая Момент затяжки FS2248 1.0-6.0 Н м FS2248 1.0-6.0 Н м Вставка FS2011 (Torx 7IP) FS2268 (Torx 10IP) FS2014 (Torx 15IP) Отвёртка FS2088 (Torx 7IP) FS2267 (Torx 10IP) FS1485 (Torx 15IP) Пластины Обозначение r мм b мм P HC M HC K HC S HC S 5 P K W WKP35G WKP35S WSP45S WSM35S WSM45X WSP45S WAK15 WKK25S WKP25S WKP35G WKP35S WSM35S WSM45X WSP45S SDMT06T2ZDR-D57 0.4 1.2 KJ SDMT09T3ZDR-D57 0.8 1.2 SDMT1204ZDR-D57 0.8 1.8 SDMT09T308-D57 и SDMT09T308-F57 SDMT06T204-D57 0.4 SDMT06T204-F57 0.4 SDMT06T212-F57 1.2 SDMW06T204-A57 0.4 С SDMT09T308-D57 0.8 SDMT09T308-F57 0.8 SDMT09T320-F57 2 SDMW09T308-A57 0.8 С SDMT120408-D57 0.8 SDMT120408-F57 0.8 SDMT120425-F57 2.5 SDMW120408-A57 0.8 С У пластин SD..120425 необходима дополнительная обработка корпуса по периферии HC = твёрдый сплав с покрытием (корпус) = г(пластина) Фрезы с пластинами 235
