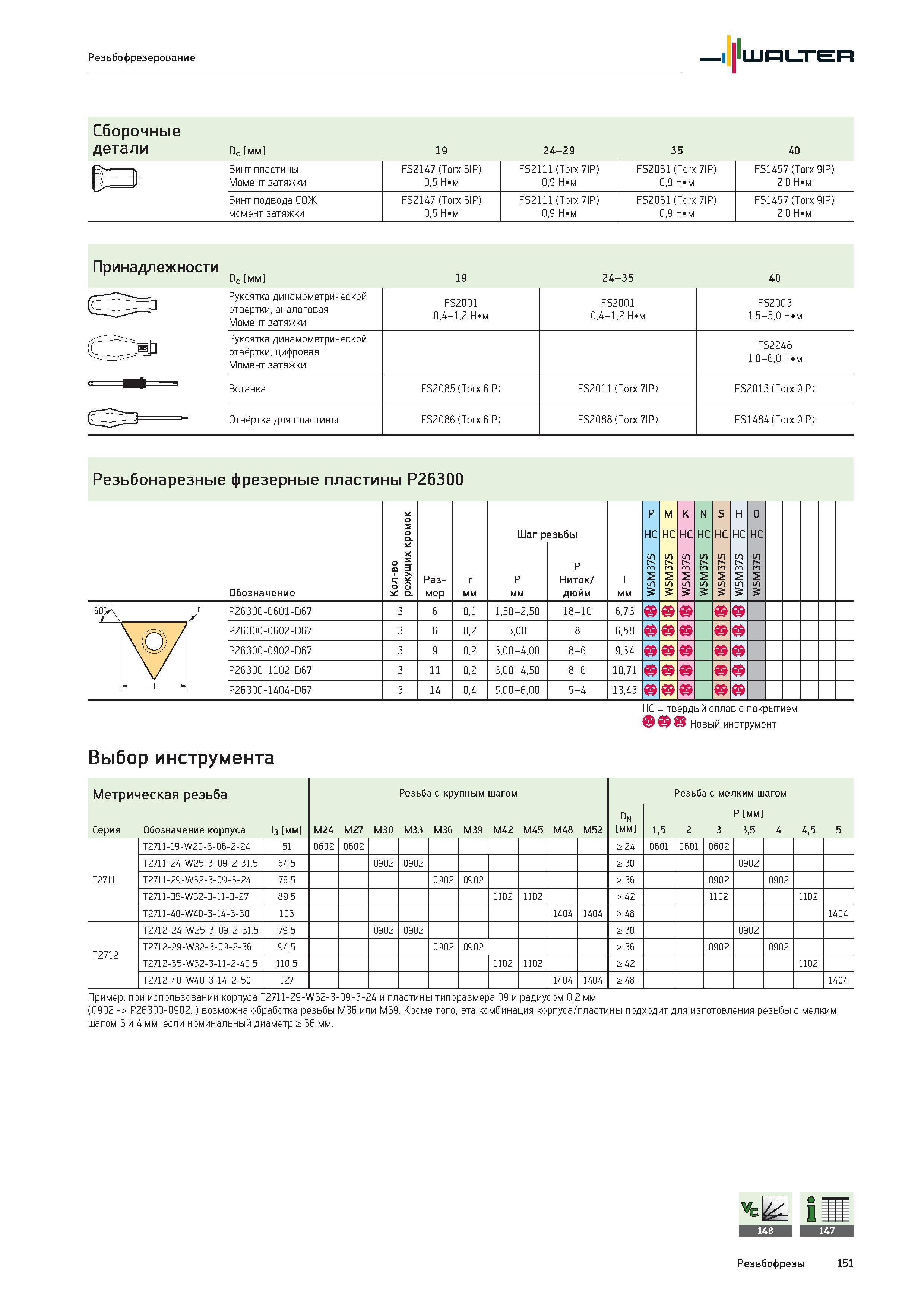

Резьбофрезерование Walter Сборочные детали Dc мм 19 24-29 35 40 /ГТЧ. Q . - 1 1 FS2147 (Torx 6IP) 0,5 Н м FS2111 (Torx 7IP) 0,9 Н м FS2061 (Torx 7IP) 0,9 Н м FS1457 (Torx 9IP) 2,0 Н м "frt" Т Момент затяжки Винт подвода СОЖ момент затяжки FS2147 (Torx 6IP) 0,5 Н м FS2111 (Torx 7IP) 0,9 Н м FS2061 (Torx 7IP) 0,9 Н м FS1457 (Torx 9IP) 2,0 Н м Принадлежности Dc мм 19 24-35 40 Рукоятка динамометрической О отвёртки, аналоговая Момент затяжки FS2001 0,4-1,2 Н м FS2001 0,4-1,2 Н м FS2003 1,5-5,0 Н м Рукоятка динамометрической J отвёртки, цифровая Момент затяжки FS2248 1,0-6,0 Н м Вставка FS2085 (Torx 6IP) FS2011 (Torx 7IP) FS2013 (Torx 9IP) Отвёртка для пластины FS2086 (Torx 6IP) FS2088 (Torx 7IP) FS1484 (Torx 9IP) Резьбонарезные фрезерные пластины P26300 Обозначение Раз- мер r мм Шаг резьбы P мм P Ниток/ дюйм P26300-0601-D67 P26300-0602-D67 P26300-0902-D67 P26300-1102-D67 P26300-1404-D67 0,1 1,50-2,50 18-10 6,73 0,2 3,00 8 6,58 0,2 3,00-4,00 8-6 9,34 11 0,2 3,00-4,50 8-6 10,71 14 0,4 5,00-6,00 5-4 13,43 bbb bb HC = твёрдый сплав с покрытием c Новый инструмент Выбор инструмента Метрическая резьба Резьба с крупным шагом Резьба с мелким шагом dn P мм Серия Обозначение корпуса 1з мм M24 M27 M30 M33 M36 M39 M42 M45 M48 M52 мм 1,5 2 3 3,5 4 4,5 5 T2711-19-W20-3-06-2-24 51 0602 0602 > 24 0601 0601 0602 T2711-24-W25-3-09-2-31.5 64,5 0902 0902 > 30 0902 T2711 T2711-29-W32-3-09-3-24 76,5 0902 0902 > 36 0902 0902 T2711-35-W32-3-11-3-27 89,5 1102 1102 > 42 1102 1102 T2711-40-W40-3-14-3-30 103 1404 1404 > 48 1404 T2712-24-W25-3-09-2-31.5 79,5 0902 0902 > 30 0902 T2712 T2712-29-W32-3-09-2-36 94,5 0902 0902 > 36 0902 0902 T2712-35-W32-3-11-2-40.5 110,5 1102 1102 > 42 1102 T2712-40-W40-3-14-2-50 127 1404 1404 > 48 1404 Пример: при использовании корпуса T2711-29-W32-3-09-3-24 и пластины типоразмера 09 и радиусом 0,2 мм (0902 -> P26300-0902..) возможна обработка резьбы M36 или M39. Кроме того, эта комбинация корпуса/пластины подходит для изготовления резьбы с мелким шагом 3 и 4 мм, если номинальный диаметр > 36 мм. мм 3 6 3 6 3 9 3 3 Резьбофрезы 151
