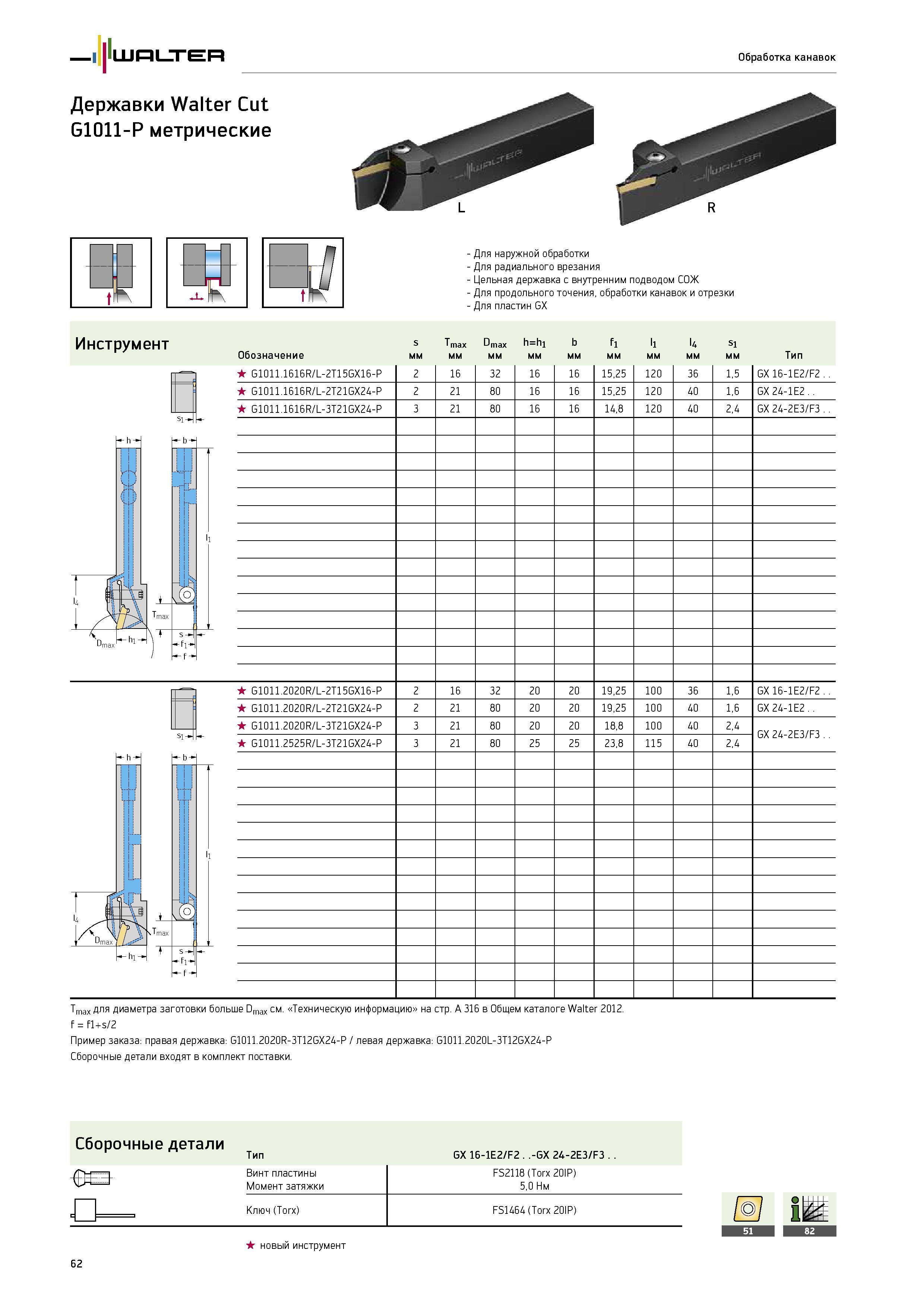

Цельные метрические токарные державки Walter Cut G1011-P со сменными режущими прорезными пластинами серии GX Для токарной отрезки и обработки канавок Для радиального врезания Для пластин GX Инструмент Обозначение s мм 1 max мм max мм h=hi мм b мм fl мм ll мм u мм Si мм Тип G1011.1616R/L-2T15GX16-P 2 16 32 16 16 15,25 120 36 1,5 GX 16-1E2 / F2.. G1011.1616R/L-2T21GX24-P 2 21 80 16 16 15,25 120 40 1,6 GX 24-1E2.. G1011.1616R/L-3T21GX24-P 3 21 80 16 16 14,8 120 40 2,4 GX 24-2E3 / F3 G1011.2020R/L-2T15GX16-P 2 16 32 20 20 19,25 100 36 1,6 GX 16-1E2 / F2 G1011.2020R/L-2T21GX24-P 2 21 80 20 20 19,25 100 40 1,6 GX 24-1E2 G1011.2020R/L-3T21GX24-P 3 21 80 20 20 18,8 100 40 2,4 GX 24-2E3 / F3 G1011.2525R/L-3T21GX24-P 3 21 80 25 25 23,8 115 40 2,4 si -b- Tmax для диаметра заготовки больше Dmax см. Техническую информацию на стр. A 316 в Общем каталоге Walter 2012. f f1+s / 2 Пример заказа правая державка G1011.2020R-3T12GX24-P / левая державка G1011.2020L-3T12GX24-P Сборочные детали входят в комплект поставки. Сборочные детали Тип GX 16-1E2 / F2 .-GX 24-2E3 / F3 Винт пластины Момент затяжки FS2118 (Torx 20IP) 5,0 Нм Ключ (Torx) FS1464 (Torx 20IP) О h 62 новый инструмент Обработка канавок Державки метрические Для наружной обработки Цельная державка с внутренним подводом СОЖ Для продольного точения, обработки канавок и отрезки
