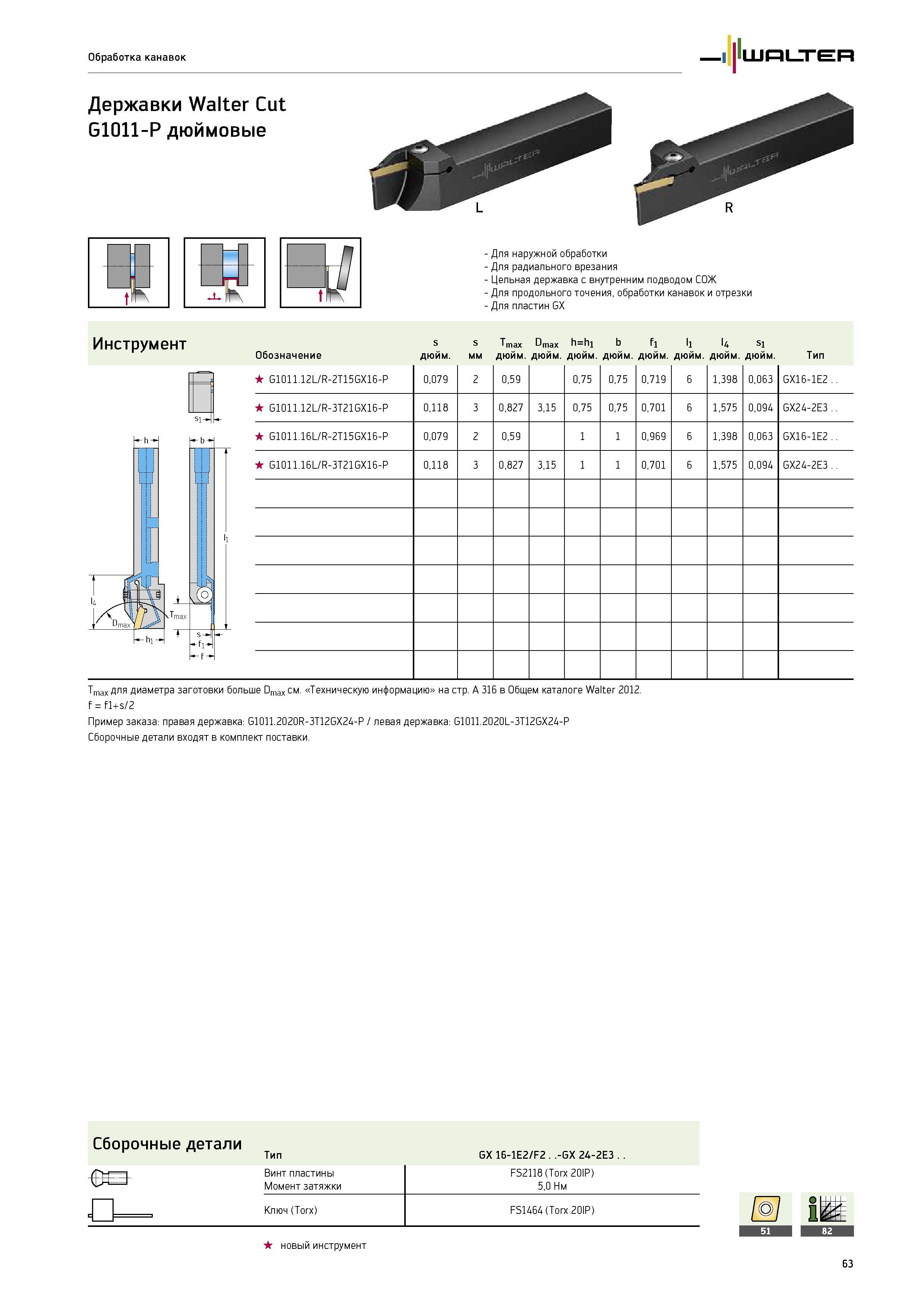

Дюймовые цельные канавочные державки Walter Cut G1011-P для наружной токарной обработки и радиального врезания Немецкий металлорежущий инструментс внутренним по 65 Каталог WALTER 2014 Новая продукция Режущий инструмент и оснастка Издание 14-2 Стр.63
Дюймовые цельные канавочные державки Walter Cut G1011-P для наружной токарной обработки и радиального врезания Немецкий металлорежущий инструментс внутренним по Дюймовые цельные канавочные державки Walter Cut G1011-P для наружной токарной обработки и радиального врезания Немецкий металлорежущий инструментс внутренним подводом СОЖ для продольного точения, обработки канавок и отрезки Для пластин GX Инструмент fi- f- Обозначение s дюйм. s T, max umax h=hi b мм дюйм. Тип G1011.12L / R-2T15GX16-P 0,079 2 0,59 0,75 0,75 0,719 6 1,398 0,063 GX16-1E2.. G1011.12L / R-3T21GX16-P 0,118 3 0,827 3,15 0,75 0,75 0,701 6 1,575 0,094 GX24-2E3.. G1011.16L / R-2T15GX16-P 0,079 2 0,59 1 1 0,969 6 1,398 0,063 GX16-1E2.. G1011.16L / R-3T21GX16-P 0,118 3 0,827 3,15 1 1 0,701 6 1,575 0,094 GX24-2E3.. Tmax для диаметра заготовки больше Dmax см. Техническую информацию на стр. A 316 в Общем каталоге Walter 2012. f f1+s / 2 Пример заказа правая державка G1011.2020R-3T12GX24-P / левая державка G1011.2020L-3T12GX24-P Сборочные детали входят в комплект поставки. Сборочные детали Тип GX 16-1E2 / F2 .-GX 24-2E3 Винт пластины Момент затяжки FS2118 (Torx 20IP) 5,0 Нм Ключ (Torx) FS1464 (Torx 20IP) / Oh 11 новый инструмент 63 Обработка канавок Walter Державки дюймовые Цельная державка
