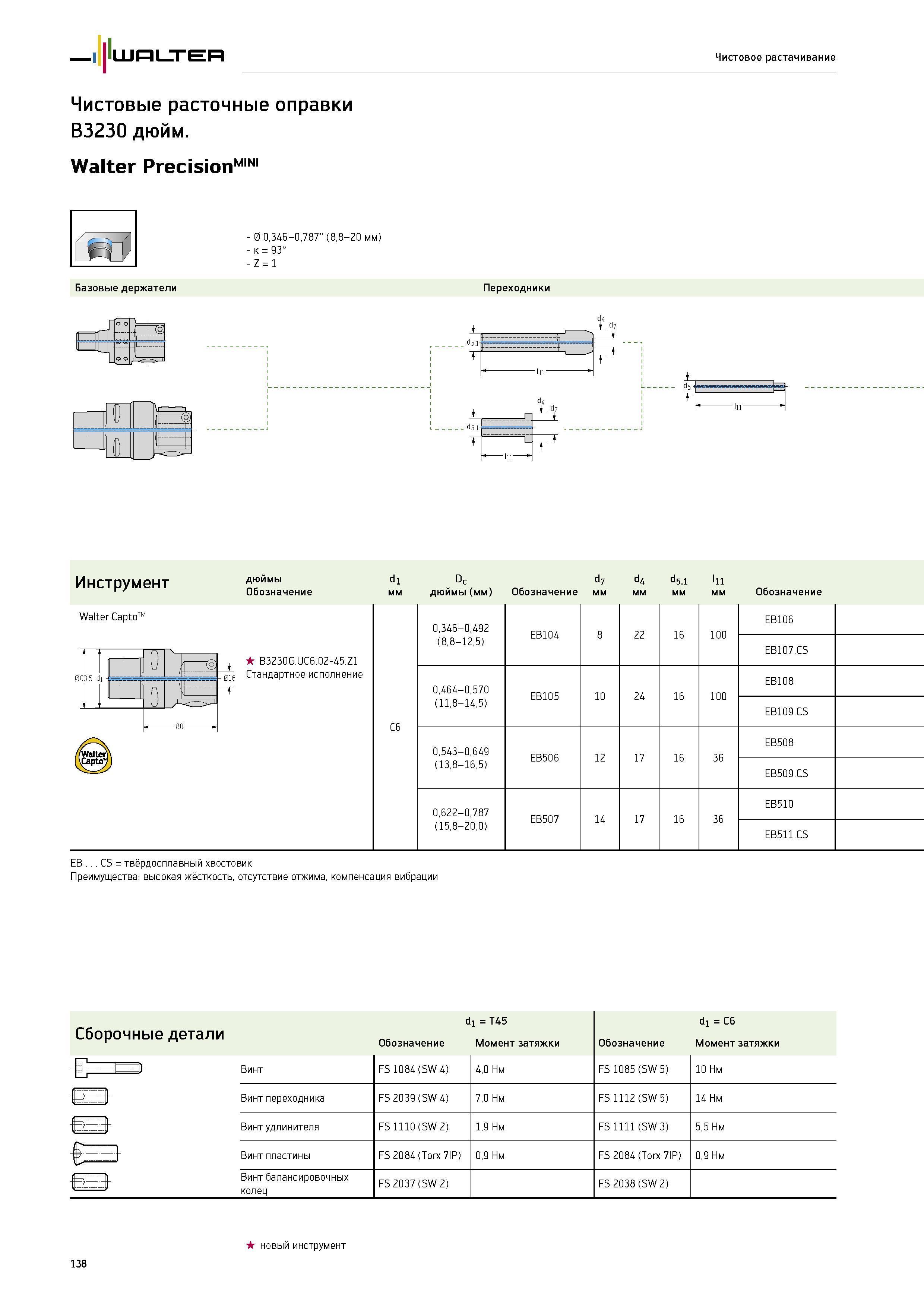

Walter Чистовое растачивание Чистовые расточные оправки B3230 дюйм. Walter Precision MINI Базовые держатели 0 0,346-0,787" (8,8-20 мм) к 93° Z 1 Переходники о ’ =р Инструмент Walter CaptoTM дюймы Обозначение B3230G.UC6.02-45.Z1 Стандартное исполнение di мм C6 Dc дюймы (мм) 0,346-0,492 (8,8-12,5) d7 d4 d5.1 1ll Обозначение мм 0,464-0,570 (11,8-14,5) 0,543-0,649 (13,8-16,5) 0,622-0,787 (15,8-20,0) EB104 EB105 EB506 EB507 10 12 14 22 24 17 17 16 16 16 16 100 100 36 36 Обозначение EB106 EB107.CS EB108 EB109.CS EB508 EB509.CS EB510 EB511.CS EB CS твердосплавный хвостовик Преимущества высокая жёсткость, отсутствие отжима, компенсация вибрации Сборочные детали В в в d1 T45 6 C -о Обозначение Момент затяжки Обозначение Момент затяжки Винт FS 1084 (SW 4) 4,0 Нм FS 1085 (SW 5) 10 Нм Винт переходника FS 2039 (SW 4) 7,0 Нм FS 1112 (SW 5) 14 Нм Винт удлинителя FS 1110 (SW 2) 1,9 Нм FS 1111 (SW 3) 5,5 Нм Винт пластины FS 2084 (Torx 7IP) 0,9 Нм FS 2084 (Torx 7IP) 0,9 Нм Винт балансировочных колец FS 2037 (SW 2) FS 2038 (SW 2) 8 30 138 новый инструмент
