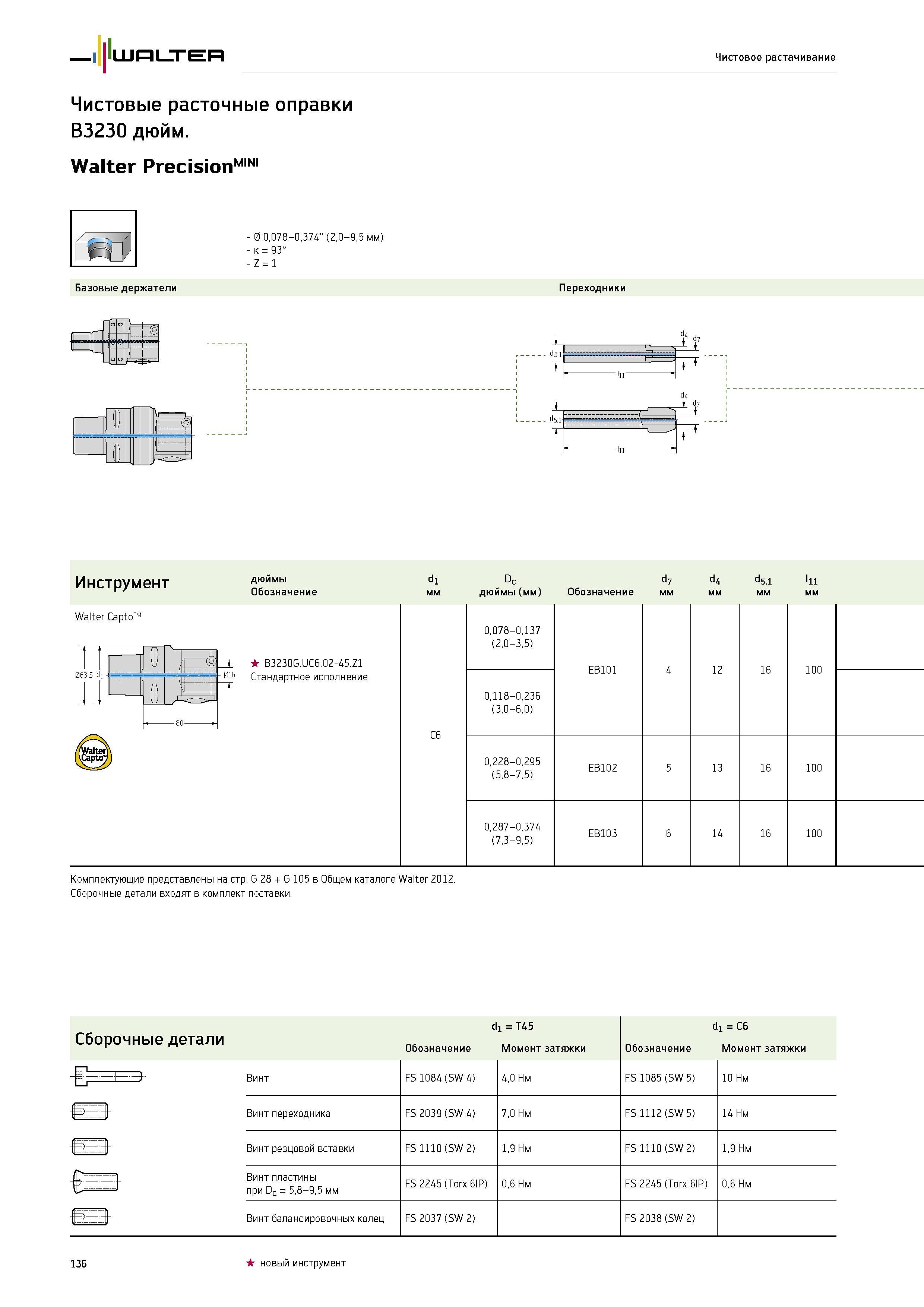

Walter Чистовое растачивание Чистовые расточные оправки B3230 дюйм. Walter Precision MINI Базовые держатели 0 0,078-0,374" (2.0-9.5 мм) к 93° Z 1 Переходники г о ° ч 1 1 ю 1г г Инструмент Walter CaptoTM 063,5 di дюймы Обозначение L B3230G.UC6.02-45.Z1 016 Стандартное исполнение f dl мм C6 Dc d7 дюймы (мм) Обозначение мм 0,078-0,137 (2.0-3.5) 0,118-0,236 (3.0-6.0) 0,228-0,295 (5,8-7,5) 0,287-0,374 (7,3-9,5) EB101 EB102 EB103 d4 мм 12 13 14 d5.1 мм 16 16 16 1ll мм 100 100 100 Комплектующие представлены на стр. G 28 + G 105 в Общем каталоге Walter 2012. Сборочные детали входят в комплект поставки. Сборочные детали ЕЗ ЕЗ ЕЗ d1 T45 d 6 C Обозначение Момент затяжки Обозначение Момент затяжки Винт FS 1084 (SW 4) 4,0 Нм FS 1085 (SW 5) 10 Нм Винт переходника FS 2039 (SW 4) 7,0 Нм FS 1112 (SW 5) 14 Нм Винт резцовой вставки FS 1110 (SW 2) 1,9 Нм FS 1110 (SW 2) 1,9 Нм Винт пластины при Dc 5,8-9,5 мм FS 2245 (Torx 6IP) 0,6 Нм FS 2245 (Torx 6IP) 0,6 Нм Винт балансировочных колец FS 2037 (SW 2) FS 2038 (SW 2) 4 зи 5 6 136 новый инструмент
