2466 Каталог WALTER 2012 Металлорежущий инструмент и оснастка Valenite для станков Стр.G84 |
|||||

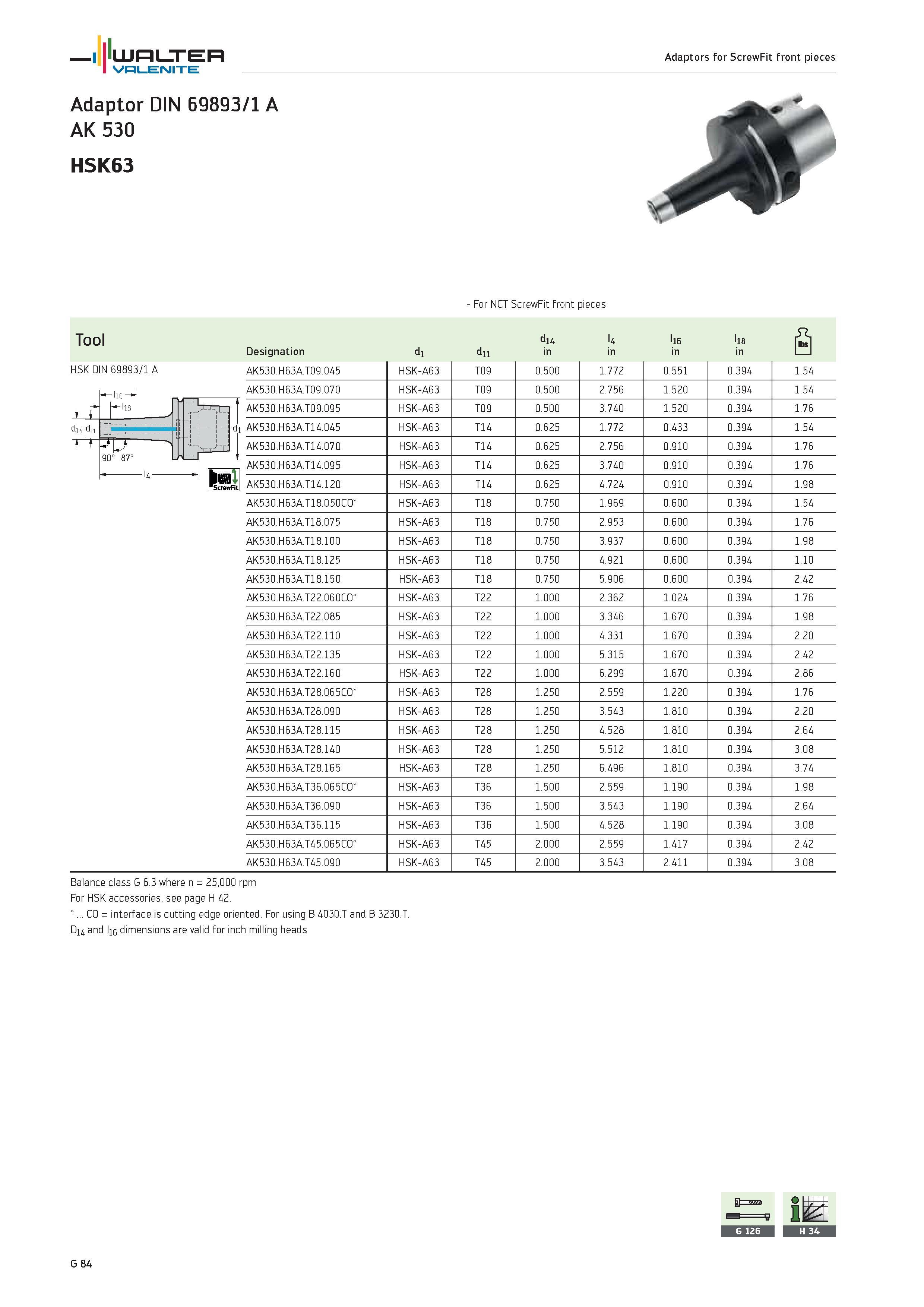

Каталог WALTER 2012 Инструмент и оснастка Valenite Стр. G84 2466 ENG Lab2u WALTER Valenite Adaptors for ScrewFit front pieces Adaptor DIN 69893/l A AK 530 HSK63 For NCT ScrewFit front pieces Tool HSK DIN 69893/1 A r -'ie- n hlis J T ji it d 1 L pm ScrBwFit dl4 U ll6 ll8 Designation dl dll in j AK530.H63A.T09.045 HSK-A63 T09 0.500 1.772 0.551 0.394 1.54 AK530.H63A.T09.070 HSK-A63 T09 0.500 2.756 1.520 0.394 1.54 AK530.H63A.T09.095 HSK-A63 T09 0.500 3.740 1.520 0.394 1.76 AK530.H63A.T14.045 HSK-A63 T14 0.625 1.772 0.433 0.394 1.54 AK530.H63A.T14.070 HSK-A63 T14 0.625 2.756 0.910 0.394 1.76 AK530.H63A.T14.095 HSK-A63 T14 0.625 3.740 0.910 0.394 1.76 AK530.H63A.T14.120 HSK-A63 T14 0.625 4.724 0.910 0.394 1.98 AK530.H63A.T18.050C0 HSK-A63 T18 0.750 1.969 0.600 0.394 1.54 AK530.H63A.T18.075 HSK-A63 T18 0.750 2.953 0.600 0.394 1.76 AK530.H63A.T18.100 HSK-A63 T18 0.750 3.937 0.600 0.394 1.98 AK530.H63A.T18.125 HSK-A63 T18 0.750 4.921 0.600 0.394 1.10 AK530.H63A.T18.150 HSK-A63 T18 0.750 5.906 0.600 0.394 2.42 AK530.H63A.T22.060C0 HSK-A63 T22 1.000 2.362 1.024 0.394 1.76 AK530.H63A.T22.085 HSK-A63 T22 1.000 3.346 1.670 0.394 1.98 AK530.H63A.T22.110 HSK-A63 T22 1.000 4.331 1.670 0.394 2.20 AK530.H63A.T22.135 HSK-A63 T22 1.000 5.315 1.670 0.394 2.42 AK530.H63A.T22.160 HSK-A63 T22 1.000 6.299 1.670 0.394 2.86 AK530.H63A.T28.065C0 HSK-A63 T28 1.250 2.559 1.220 0.394 1.76 AK530.H63A.T28.090 HSK-A63 T28 1.250 3.543 1.810 0.394 2.20 AK530.H63A.T28.115 HSK-A63 T28 1.250 4.528 1.810 0.394 2.64 AK530.H63A.T28.140 HSK-A63 T28 1.250 5.512 1.810 0.394 3.08 AK530.H63A.T28.165 HSK-A63 T28 1.250 6.496 1.810 0.394 3.74 AK530.H63A.T36.065C0 HSK-A63 T36 1.500 2.559 1.190 0.394 1.98 AK530.H63A.T36.090 HSK-A63 T36 1.500 3.543 1.190 0.394 2.64 AK530.H63A.T36.115 HSK-A63 T36 1.500 4.528 1.190 0.394 3.08 AK530.H63A.T45.065C0 HSK-A63 T45 2.000 2.559 1.417 0.394 2.42 AK530.H63A.T45.090 HSK-A63 T45 2.000 3.543 2.411 0.394 3.08 Balance class G 6.3 where n 25,000 rpm For HSK accessories, see page H 42. interface is cutting edge oriented. For using B 4030.T and B 3230.T. Di4 and li6 dimensions are valid for inch milling heads G 84 |
|||||
