WALTER | Каталог WALTER 2012 Инструмент и оснастка Valenite (Всего 2590 стр.) |
|||||

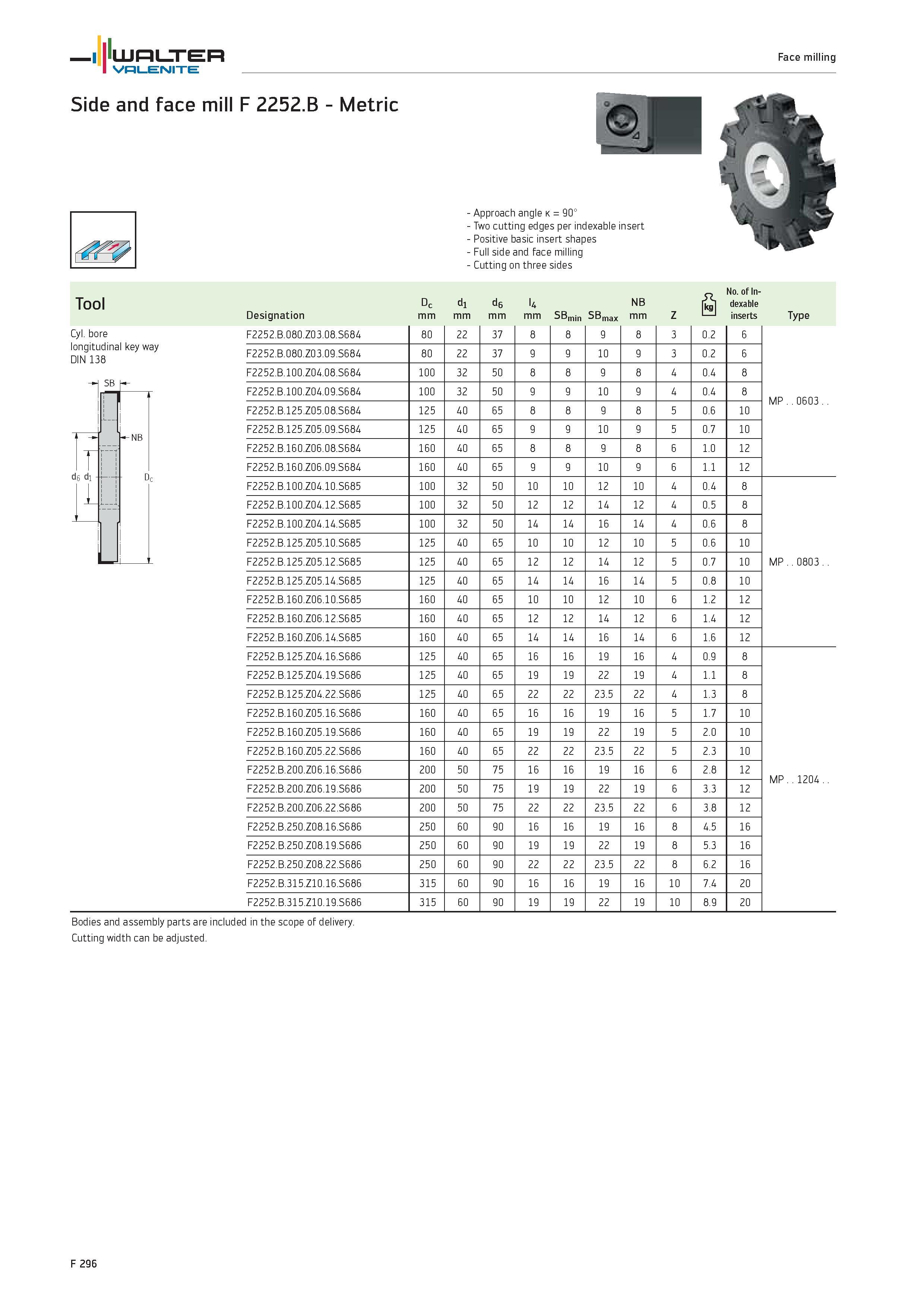

2224 Каталог WALTER 2012 Металлорежущий инструмент и оснастка Valenite для станков Стр.F296 |
|||||
Каталог WALTER 2012 Инструмент и оснастка Valenite Стр. F296 2224 ENG Lab2u WALTER Valenite Face milling Side and face mill F 2252.B Metric Tool Cyl. bore longitudinal key way DIN 138 SB d6 di f Approach angle k 90° Two cutting edges per indexable insert Positive basic insert shapes Full side and face milling Cutting on three sides Designation Dc mm di mm d6 mm U mm SBmin SBmax NB mm Z S No. of Indexable inserts Type F2252.B.080.Z03.08.S684 80 22 37 8 8 9 8 3 0.2 6 F2252.B.080.Z03.09.S684 80 22 37 9 9 10 9 3 0.2 6 F2252.B.100.Z04.08.S684 100 32 50 8 8 9 8 4 0.4 8 F2252.B.100.Z04.09.S684 100 32 50 9 9 10 9 4 0.4 8 MP 0603 F2252.B.125.Z05.08.S684 125 40 65 8 8 9 8 5 0.6 10 F2252.B.125.Z05.09.S684 125 40 65 9 9 10 9 5 0.7 10 F2252.B.160.Z06.08.S684 160 40 65 8 8 9 8 6 1.0 12 F2252.B.160.Z06.09.S684 160 40 65 9 9 10 9 6 1.1 12 F2252.B.100.Z04.10.S685 100 32 50 10 10 12 10 4 0.4 8 F2252.B.100.Z04.12.S685 100 32 50 12 12 14 12 4 0.5 8 F2252.B.100.Z04.14.S685 100 32 50 14 14 16 14 4 0.6 8 F2252.B.125.Z05.10.S685 125 40 65 10 10 12 10 5 0.6 10 F2252.B.125.Z05.12.S685 125 40 65 12 12 14 12 5 0.7 10 MP 0803 F2252.B.125.Z05.14.S685 125 40 65 14 14 16 14 5 0.8 10 F2252.B.160.Z06.10.S685 160 40 65 10 10 12 10 6 1.2 12 F2252.B.160.Z06.12.S685 160 40 65 12 12 14 12 6 1.4 12 F2252.B.160.Z06.14.S685 160 40 65 14 14 16 14 6 1.6 12 F2252.B.125.Z04.16.S686 125 40 65 16 16 19 16 4 0.9 8 F2252.B.125.Z04.19.S686 125 40 65 19 19 22 19 4 1.1 8 F2252.B.125.Z04.22.S686 125 40 65 22 22 23.5 22 4 1.3 8 F2252.B.160.Z05.16.S686 160 40 65 16 16 19 16 5 1.7 10 F2252.B.160.Z05.19.S686 160 40 65 19 19 22 19 5 2.0 10 F2252.B.160.Z05.22.S686 160 40 65 22 22 23.5 22 5 2.3 10 F2252.B.200.Z06.16.S686 200 50 75 16 16 19 16 6 2.8 12 MP 1204 F2252.B.200.Z06.19.S686 200 50 75 19 19 22 19 6 3.3 12 F2252.B.200.Z06.22.S686 200 50 75 22 22 23.5 22 6 3.8 12 F2252.B.250.Z08.16.S686 250 60 90 16 16 19 16 8 4.5 16 F2252.B.250.Z08.19.S686 250 60 90 19 19 22 19 8 5.3 16 F2252.B.250.Z08.22.S686 250 60 90 22 22 23.5 22 8 6.2 16 F2252.B.315.Z10.16.S686 315 60 90 16 16 19 16 10 7.4 20 F2252.B.315.Z10.19.S686 315 60 90 19 19 22 19 10 8.9 20 Bodies and assembly parts are included in the scope of delivery. Cutting width can be adjusted. NB D F 296 |
|||||
