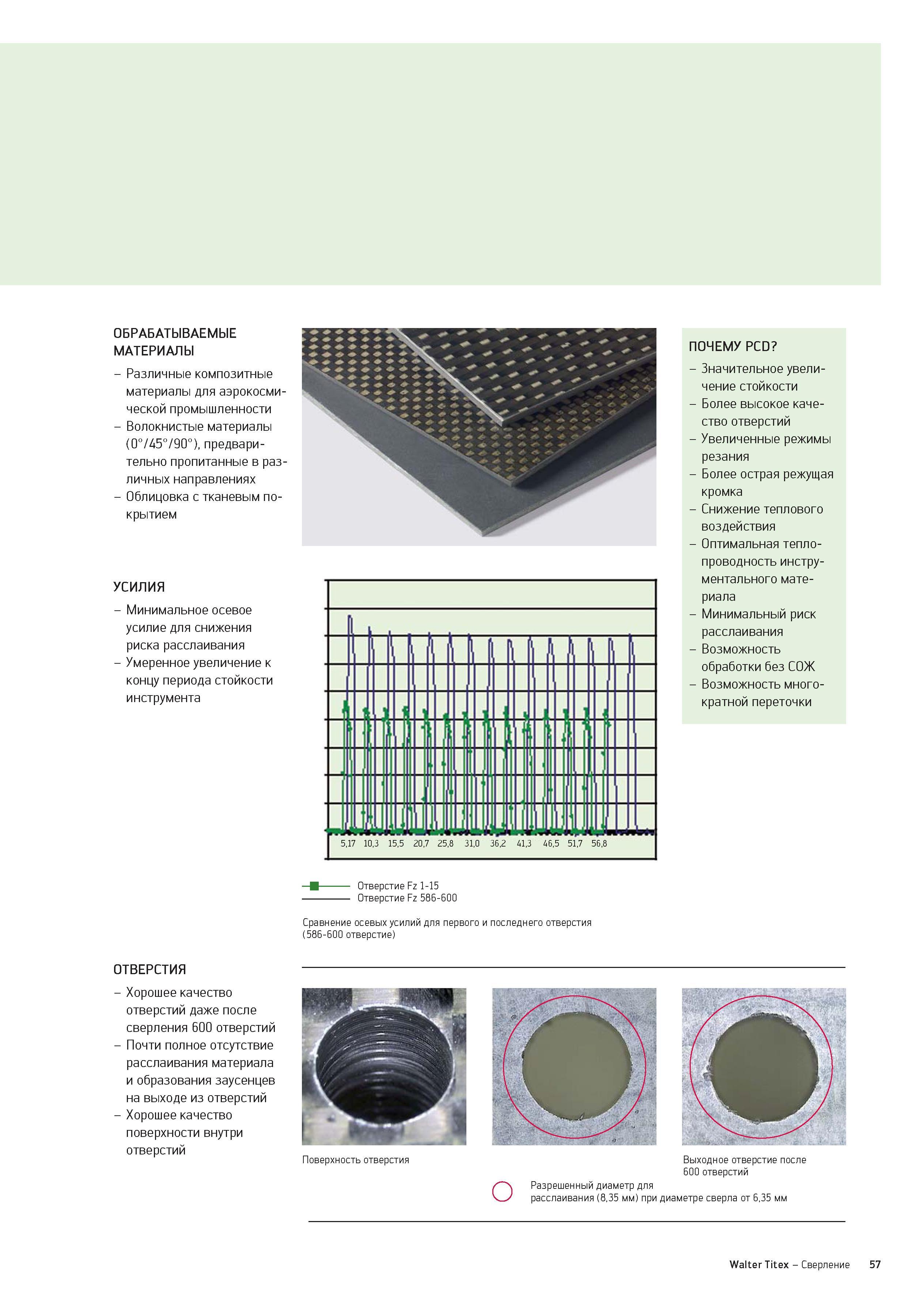

ОБРАБАТЫВАЕМЫЕ МАТЕРИАЛЫ - Различные композитные материалы для аэрокосми ческой промышленности - Волокнистые материалы (0°/45°/90°), предварительно пропитанные в раз личных направлениях - Облицовка с тканевым покрытием УСИЛИЯ - Минимальное осевое усилие для снижения риска расслаивания - Умеренное увеличение к концу периода стойкости инструмента 1 1 1 1 . . j 5, 7 1 3,3 15,5 20,7 25, В 3 1,0 36,2 41,3 4 з,5 5 1,7 56,8 ПОЧЕМУ PCD - Значительное увеличение стойкости - Более высокое качество отверстий - Увеличенные режимы резания - Более острая режущая кромка - Снижение теплового воздействия - Оптимальная теплопроводность инструментального материала - Минимальный риск расслаивания - Возможность обработки без СОЖ - Возможность многократной переточки ОТВЕРСТИЯ - Хорошее качество отверстий даже после сверления 600 отверстий - Почти полное отсутствие расслаивания материала и образования заусенцев на выходе из отверстий - Хорошее качество поверхности внутри отверстий Отверстие Fz 1-15 Отверстие Fz 586-600 Сравнение осевых усилий для первого и последнего отверстия (586-600 отверстие) Поверхность отверстия О Выходное отверстие после 600 отверстий Разрешенный диаметр для расслаивания (8,35 мм) при диаметре сверла от 6,35 мм Walter Titex - Сверление 57
