54 Каталог WALTER 2012 Новый инструмент для механической обработки на станках Вер 12-2 Стр.54

Каталог WALTER 2012 Инструмент для мехобработки Вер 12-2 Стр. 54 0054 Lab2u

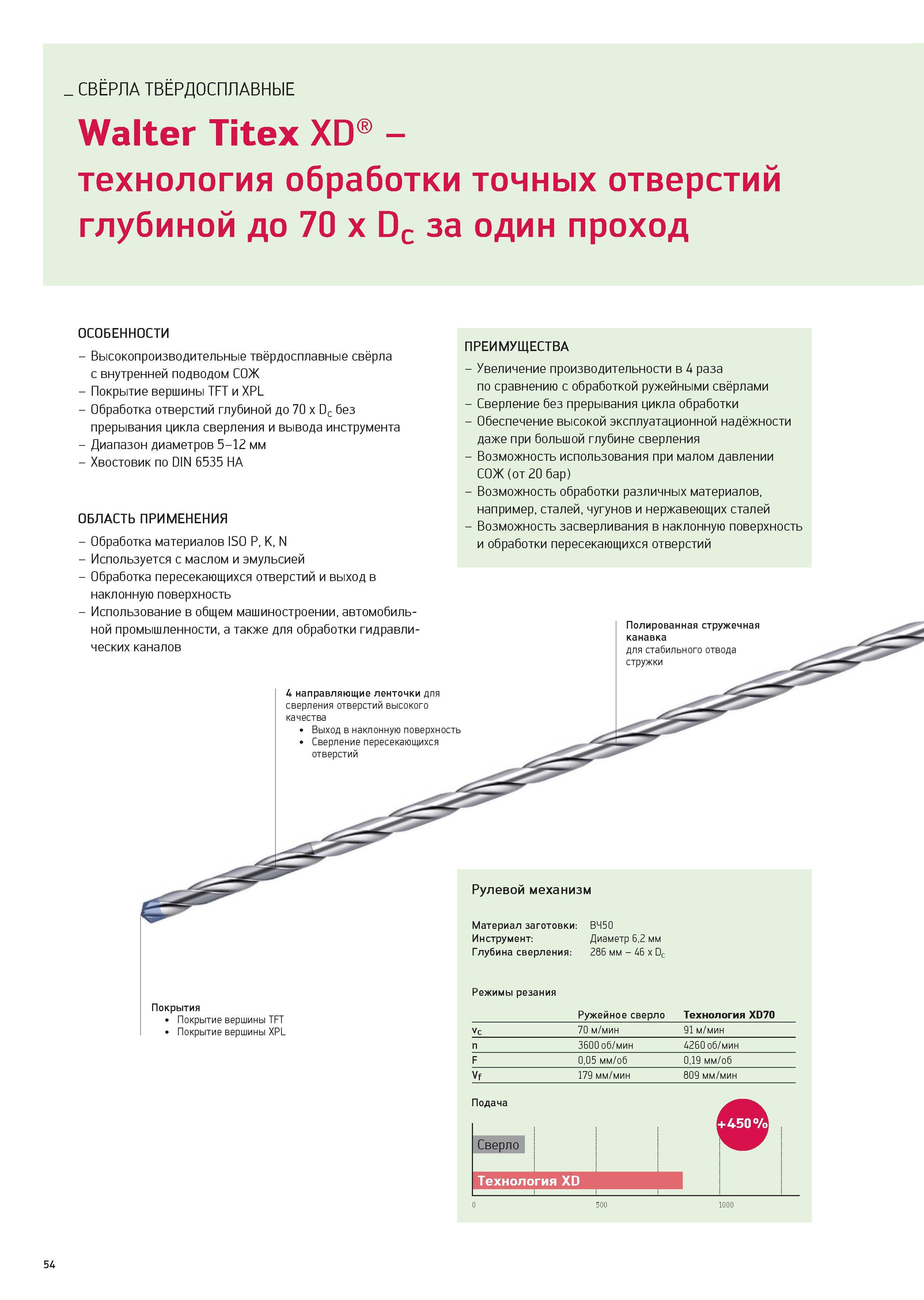

СВЁРЛА ТВЁРДОСПЛАВНЫЕ Walter Titex XD - технология обработки точных отверстий глубиной до 70 x Dc за один проход ОСОБЕННОСТИ - Высокопроизводительные твёрдосплавные свёрла с внутренней подводом СОЖ - Покрытие вершины TFT и XPL - Обработка отверстий глубиной до 70 x Dc без прерывания цикла сверления и вывода инструмента - Диапазон диаметров 5-12 мм - Хвостовик по DIN 6535 HA ОБЛАСТЬ ПРИМЕНЕНИЯ - Обработка материалов ISO P, K, N - Используется с маслом и эмульсией - Обработка пересекающихся отверстий и выход в наклонную поверхность - Использование в общем машиностроении, автомобильной промышленности, а также для обработки гидравли ческих каналов 4 направляющие ленточки для сверления отверстий высокого качества Выход в наклонную поверхность Сверление пересекающихся отверстий ПРЕИМУЩЕСТВА - Увеличение производительности в 4 раза по сравнению с обработкой ружейными свёрлами - Сверление без прерывания цикла обработки - Обеспечение высокой эксплуатационной надёжности даже при большой глубине сверления - Возможность использования при малом давлении СОЖ (от 20 бар) - Возможность обработки различных материалов, например, сталей, чугунов и нержавеющих сталей - Возможность засверливания в наклонную поверхность и обработки пересекающихся отверстий Полированная стружечная канавка для стабильного отвода стружки Рулевой механизм Материал заготовки: ВЧ50 Инструмент: Диаметр 6,2 мм Глубина сверления: 286 мм - 46 x Dc Режимы резания Покрытия Покрытие вершины TFT Покрытие вершины XPL Ружейное сверло Технология XD70 Vc 70 м/мин 91 м/мин n 3600 об/мин 4260 об/мин F 0,05 мм/об 0,19 мм/об Vf 179 мм/мин 809 мм/мин Подача Сверло Технология XD +450 % 500 1000 54
