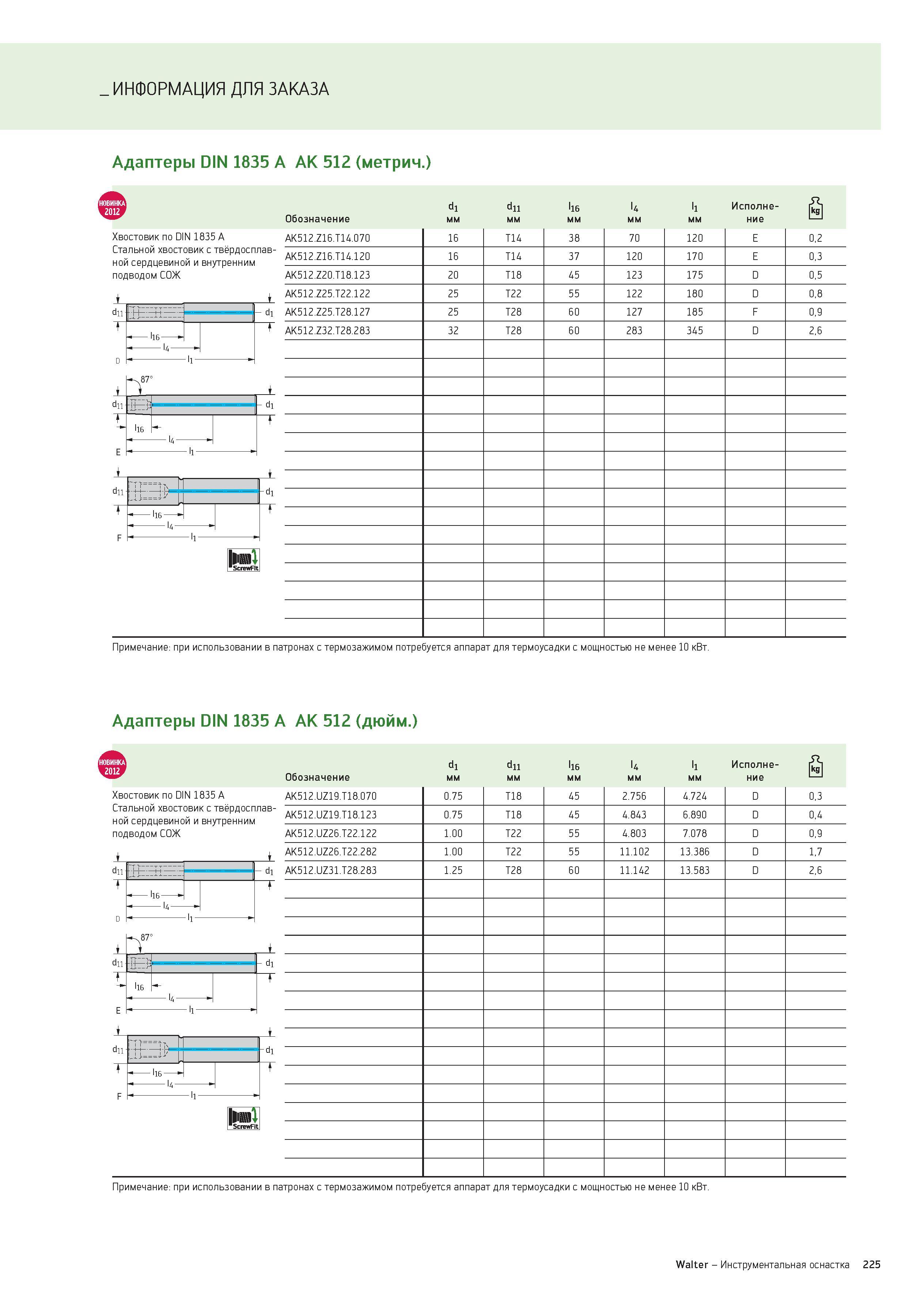

ИНФОРМАЦИЯ ДЛЯ ЗАКАЗА Адаптеры DIN 1835 A AK 512 (метрич.) d1 d11 16 U l1 Исполне- Обозначение мм ние Хвостовик по DIN 1835 A Стальной хвостовик с твёрдосплавной сердцевиной и внутренним подводом СОЖ dii 2E1IB di + 1 D ii- dii li6 dii TT =TT'. Г -di .n =i- t - li6 - t l4- F -li l l AK512.Z16.T14.070 16 T14 38 70 120 E 0,2 AK512.Z16.T14.120 16 T14 37 120 170 E 0,3 AK512.Z20.T18.123 20 T18 45 123 175 D 0,5 AK512.Z25.T22.122 25 T22 55 122 180 D 0,8 AK512.Z25.T28.127 25 T28 60 127 185 F 0,9 AK512.Z32.T28.283 32 T28 60 283 345 D 2,6 Примечание: при использовании в патронах с термозажимом потребуется аппарат для термоусадки с мощностью не менее 10 кВт. Адаптеры DIN 1835 A AK 512 (дюйм.) d1 d11 l16 l4 l1 Исполне- Обозначение мм ние Хвостовик по DIN 1835 A Стальной хвостовик с твёрдосплавной сердцевиной и внутренним подводом СОЖ А. l16 IST _L dii -r-j. TT IJ_ II di - li6 1 D l4 li- dii ” = Г -di .a J-1' j t - li6 - t l4- F -li AK512.UZ19.T18.070 0.75 T18 45 2.756 4.724 D 0,3 AK512.UZ19.T18.123 0.75 T18 45 4.843 6.890 D 0,4 AK512.UZ26.T22.122 1.00 T22 55 4.803 7.078 D 0,9 AK512.UZ26.T22.282 1.00 T22 55 11.102 13.386 D 1,7 AK512.UZ31.T28.283 1.25 T28 60 11.142 13.583 D 2,6 Примечание: при использовании в патронах с термозажимом потребуется аппарат для термоусадки с мощностью не менее 10 кВт. E Walter - Инструментальная оснастка 225
