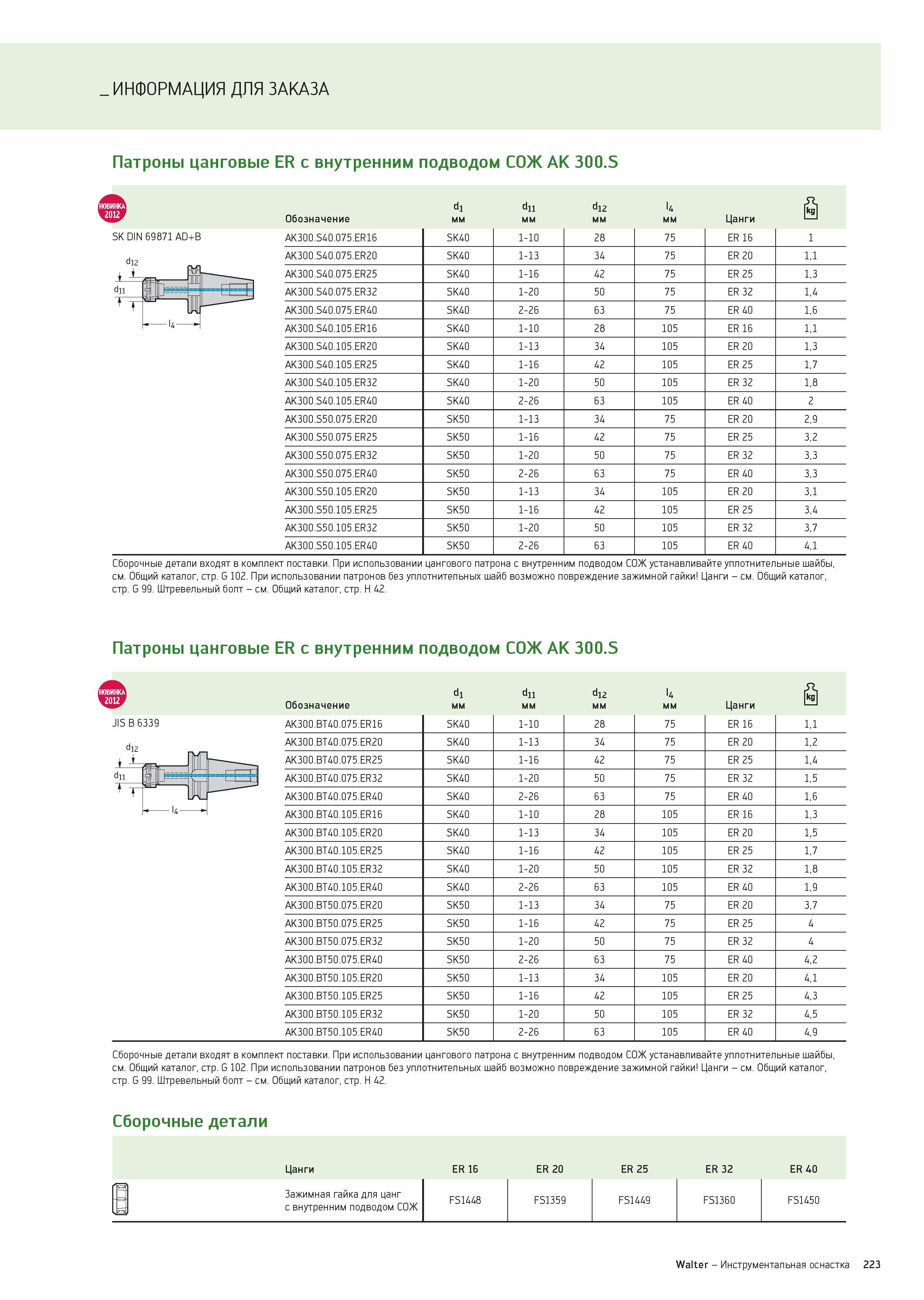

ИНФОРМАЦИЯ ДЛЯ ЗАКАЗА Патроны цанговые ER с внутренним подводом СОЖ AK 300.S d1 d11 d12 l4 fii Обозначение мм Цанги LZJ SK DIN 69871 AD+B AK300.S40.075.ER16 SK40 1-10 28 75 ER 16 1 AK300.S40.075.ER20 SK40 1-13 34 75 ER 20 1,1 ±-шш. Efflr AK300.S40.075.ER25 SK40 1-16 42 75 ER 25 1,3 dn J П 1 П AK300 S40 075 ER32 SK40 1-20 50 75 ER 32 1,4 4 LMf AK300.S40.075.ER40 SK40 2-26 63 75 ER 40 1,6 '4 -I AK300.S40.105.ER16 SK40 1-10 28 105 ER 16 1,1 AK300.S40.105.ER20 SK40 1-13 34 105 ER 20 1,3 AK300.S40.105.ER25 SK40 1-16 42 105 ER 25 1,7 AK300.S40.105.ER32 SK40 1-20 50 105 ER 32 1,8 AK300.S40.105.ER40 SK40 2-26 63 105 ER 40 2 AK300.S50.075.ER20 SK50 1-13 34 75 ER 20 2,9 AK300.S50.075.ER25 SK50 1-16 42 75 ER 25 3,2 AK300.S50.075.ER32 SK50 1-20 50 75 ER 32 3,3 AK300.S50.075.ER40 SK50 2-26 63 75 ER 40 3,3 AK300.S50.105.ER20 SK50 1-13 34 105 ER 20 3,1 AK300.S50.105.ER25 SK50 1-16 42 105 ER 25 3,4 AK300.S50.105.ER32 SK50 1-20 50 105 ER 32 3,7 AK300.S50.105.ER40 SK50 2-26 63 105 ER 40 4,1 Сборочные детали входят в комплект поставки. При использовании цангового патрона с внутренним подводом СОЖ устанавливайте уплотнительные шайбы, см. Общий каталог, стр. G 102. При использовании патронов без уплотнительных шайб возможно повреждение зажимной гайки Цанги - см. Общий каталог, стр. G 99. Штревельный болт - см. Общий каталог, стр. H 42. Патроны цанговые ER с внутренним подводом СОЖ AK 300.S d1 d11 d12 l4 Обозначение мм Цанги LZJ JIS B 6339 AK300.BT40.075.ER16 SK40 1-10 28 75 ER 16 1,1 AK300.BT40.075.ER20 SK40 1-13 34 75 ER 20 1,2 Ш AK300.BT40.075.ER25 SK40 1-16 42 75 ER 25 1,4 dn ж I t П 1 1 l AK300.BT40.075.ER32 SK40 1-20 50 75 ER 32 1,5 T -J \Щ " AK300.BT40.075.ER40 SK40 2-26 63 75 ER 40 1,6 '4 "I AK300.BT40.105.ER16 SK40 1-10 28 105 ER 16 1,3 AK300.BT40.105.ER20 SK40 1-13 34 105 ER 20 1,5 AK300.BT40.105.ER25 SK40 1-16 42 105 ER 25 1,7 AK300.BT40.105.ER32 SK40 1-20 50 105 ER 32 1,8 AK300.BT40.105.ER40 SK40 2-26 63 105 ER 40 1,9 AK300.BT50.075.ER20 SK50 1-13 34 75 ER 20 3,7 AK300.BT50.075.ER25 SK50 1-16 42 75 ER 25 4 AK300.BT50.075.ER32 SK50 1-20 50 75 ER 32 4 AK300.BT50.075.ER40 SK50 2-26 63 75 ER 40 4,2 AK300.BT50.105.ER20 SK50 1-13 34 105 ER 20 4,1 AK300.BT50.105.ER25 SK50 1-16 42 105 ER 25 4,3 AK300.BT50.105.ER32 SK50 1-20 50 105 ER 32 4,5 AK300.BT50.105.ER40 SK50 2-26 63 105 ER 40 4,9 Сборочные детали входят в комплект поставки. При использовании цангового патрона с внутренним подводом СОЖ устанавливайте уплотнительные шайбы, см. Общий каталог, стр. G 102. При использовании патронов без уплотнительных шайб возможно повреждение зажимной гайки Цанги - см. Общий каталог, стр. G 99. Штревельный болт - см. Общий каталог, стр. H 42. Сборочные детали Цанги ER 16 ER 20 ER 25 ER 32 ER 40 E -Q Зажимная гайка для цанг с внутренним подводом СОЖ FS1448 FS1359 FS1449 FS1360 FS1450 Walter - Инструментальная оснастка 223
