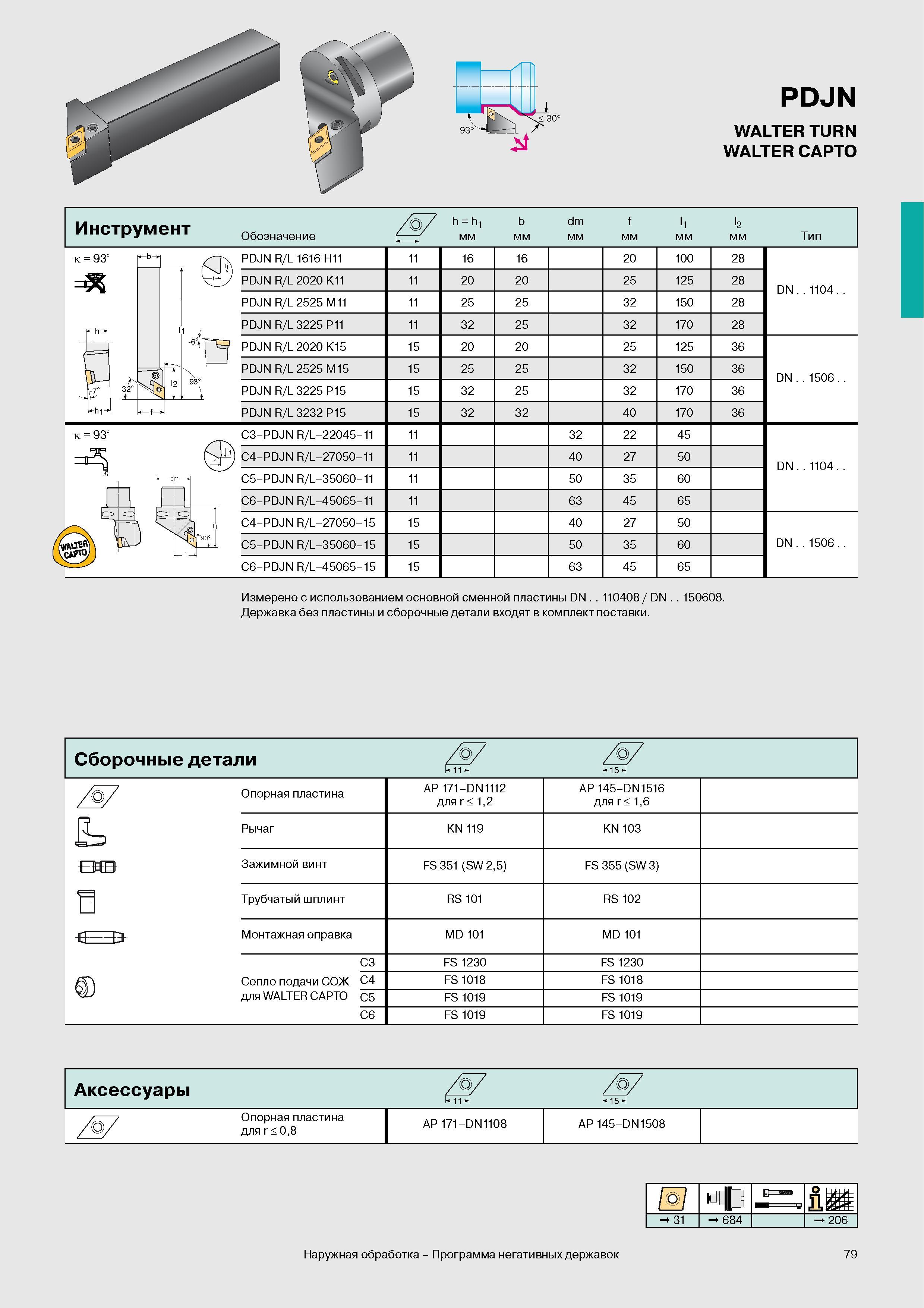

Резцы токарные сборные Walter для контурного точения с механическим креплением многогранных твердосплавных пластин. Конструкция и размеры Державки Вальтер со сменными режущими пластинами для наружной обработки PDJN WALTER TURN WALTER CAPTO Инструмент Обозначение h h- мм b мм dm мм f мм l1 мм Тип PDJN R/L 1616 H11 11 16 16 20 100 28 PDJN R/L 2020 K11 11 20 20 25 125 28 PDJN R/L 2525 M11 11 25 25 32 150 28 PDJN R/L 3225 P11 11 32 25 32 170 28 PDJN R/L 2020 K15 15 20 20 25 125 36 PDJN R/L 2525 M15 15 25 25 32 150 36 PDJN R/L 3225 P15 15 32 25 32 170 36 PDJN R/L 3232 P15 15 32 32 40 170 36 C3-PDJN R/L-22045-11 11 32 22 45 C4-PDJN R/L-27050-11 11 40 27 50 C5-PDJN R/L-35060-11 11 50 35 60 C6-PDJN R/L-45065-11 11 63 45 65 C4-PDJN R/L-27050-15 15 40 27 50 C5-PDJN R/L-35060-15 15 50 35 60 C6-PDJN R/L-45065-15 15 63 45 65 к 93 h 32" DN 1104 DN 1506 93' DN 1104 DN 1506 Измерено с использованием основной сменной пластины DN 110408 DN 150608. Державка без пластины и сборочные детали входят в комплект поставки. 30 93 b h 93 Сборочные детали Опорная пластина AP 171-DN1112 для r 12 AP 145-DN1516 для r 16 Рычаг KN 119 KN 103 Зажимной винт FS 351 (SW 25) FS 355 (SW 3) Трубчатый шплинт RS 101 RS 102 Монтажная оправка MD 101 MD 101 C3 FS 1230 FS 1230 Сопло подачи СОЖ C4 FS 1018 FS 1018 для WALTER CAPTO C5 FS 1019 FS 1019 C6 FS 1019 FS 1019 ЕНВ Аксессуары 5 Опорная пластина для r 08 AP 171-DN1108 AP 145-DN1508 1 D О 31 684 206 Наружная обработка Программа негативных державок 79 Токарные
