Прямой проходной резец Walter DSDN со сменными режущими квадратными пластинами без задних углов и призматическим стандартным хвостовиком для крепления

Прямой проходной резец Walter DSDN со сменными режущими квадратными пластинами без задних углов и призматическим стандартным хвостовиком для крепления

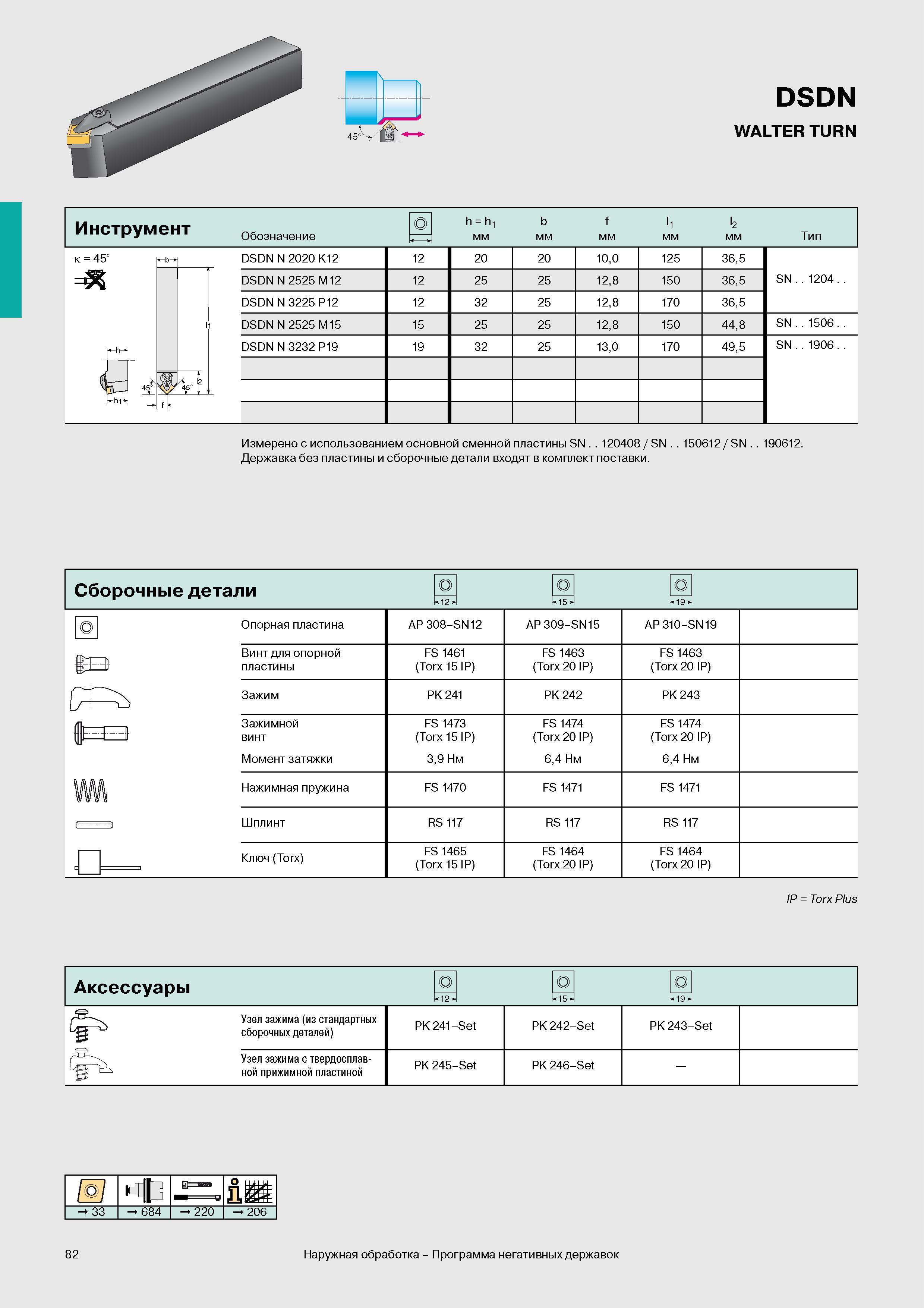

Прямой проходной резец Walter DSDN со сменными режущими квадратными пластинами без задних углов и призматическим стандартным хвостовиком для крепления в станочном оборудовании Основные характеристики импортного режущего инструмента Обозначение h h1 мм b мм f мм l1 мм h мм Тип DSDN N 2020 K12 12 20 20 100 125 365 SN 1204 DSDN N 2525 M12 12 25 25 128 150 365 DSDN N 3225 P12 12 32 25 128 170 365 DSDN N 2525 M15 15 25 25 128 150 448 SN 1506 DSDN N 3232 P19 19 32 25 130 170 495 SN 1906 45 Измерено с использованием основной сменной пластины SN 120408 SN 150612 SN 190612. Державка без пластины и сборочные детали входят в комплект поставки. Сборочные детали О 12- 15- 19- ЕЕЭ Опорная пластина AP 308-SN12 AP309-SN15 AP 310-SN19 Винт для опорной пластины FS 1461 (Torx 15 IP) FS 1463 (Torx 20 IP) FS 1463 (Torx 20 IP) Зажим PK 241 PK 242 PK 243 Зажимной винт FS 1473 (Torx 15 IP) FS 1474 (Torx 20 IP) FS 1474 (Torx 20 IP) Момент затяжки 39 Нм 64 Нм 64 Нм Нажимная пружина FS 1470 FS 1471 FS 1471 Шплинт RS 117 RS 117 RS 117 Ключ (Torx) FS 1465 (Torx 15 IP) FS 1464 (Torx 20 IP) FS 1464 (Torx 20 IP) IP Torx Plus Аксессуары 12 15 -19 Узел зажима (из стандартных сборочных деталей) PK 241-Set PK 242-Set PK 243-Set Узел зажима с твердосплавной прижимной пластиной PK 245-Set PK 246-Set T1 ifciE 33 684 220 206 82 Наружная обработка Программа негативных державок WALTER TURN
