403 Каталог TAEGUTEC 2020 Вращающийся режущий и вспомогательный инструмент по металлу Стр.E90

Каталог TAEGUTEC 2020 Вращающийся инструмент Стр. E90 0403 Lab2u

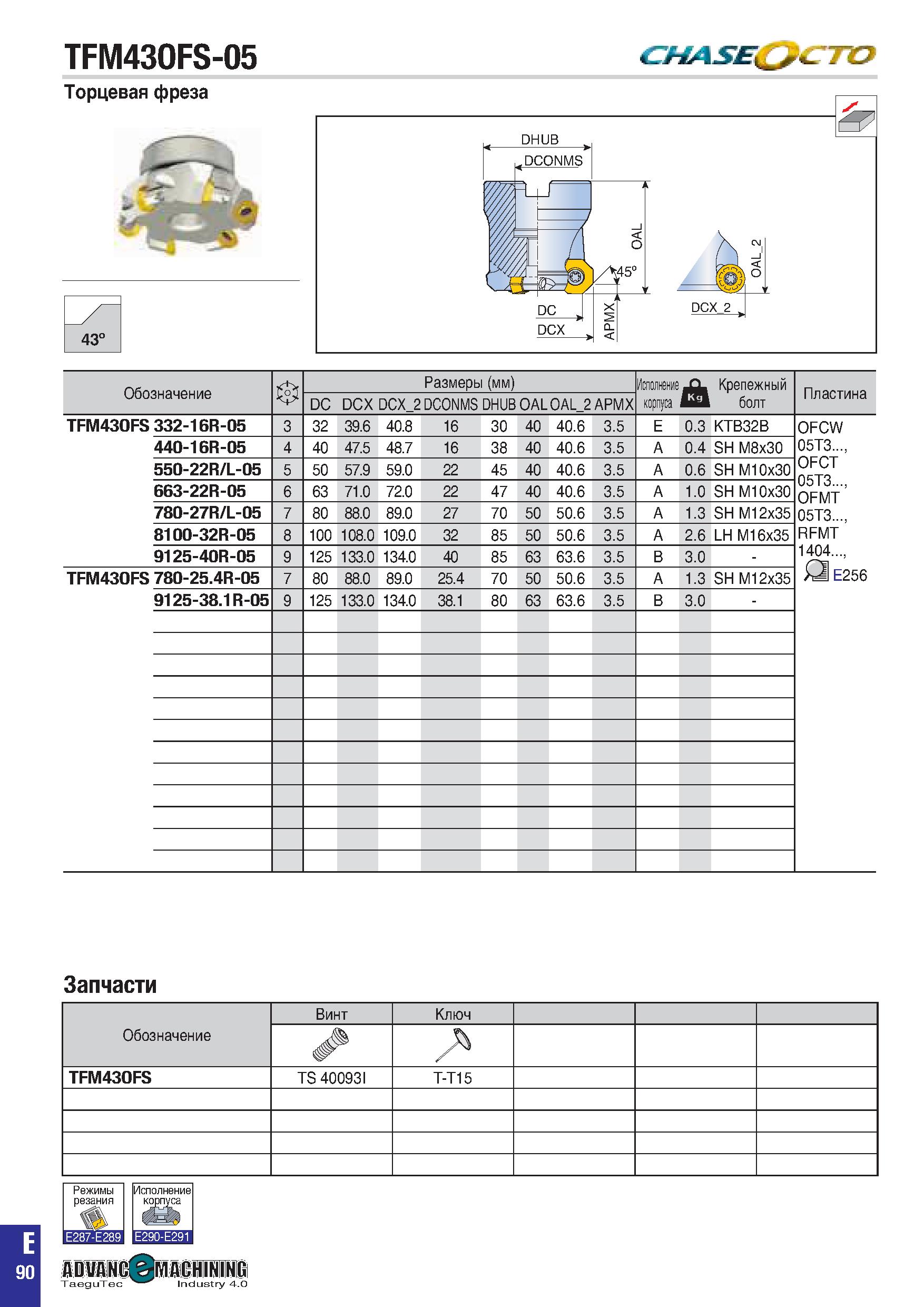

TFM43OFS-05 Торцевая фреза 43° Обозначение в Размеры (мм) Исполнение корпуса J Крепежный болт Пластина DC DCX DCX 2 DCONMS DHUB OAL OAL 2 APMX TFM43OFS 332-16R-05 3 32 39.6 40.8 16 30 40 40.6 3.5 E 0.3 KTB32B OFCW 05T3..., OFCT 05T3..., OFMT 05T3..., RFMT 1404..., О E256 440-16R-05 4 40 47.5 48.7 16 38 40 40.6 3.5 A 0.4 SH M8x30 550-22R/L-05 5 50 57.9 59.0 22 45 40 40.6 3.5 A 0.6 SH M10x30 663-22R-05 6 63 71.0 72.0 22 47 40 40.6 3.5 A 1.0 SH M10x30 780-27R/L-05 7 80 88.0 89.0 27 70 50 50.6 3.5 A 1.3 SH M12x35 8100-32R-05 8 100 108.0 109.0 32 85 50 50.6 3.5 A 2.6 LH M16x35 9125-40R-05 9 125 133.0 134.0 40 85 63 63.6 3.5 B 3.0 - TFM43OFS 780-25.4R-05 7 80 88.0 89.0 25.4 70 50 50.6 3.5 A 1.3 SH M12x35 9125-38.1R-05 9 125 133.0 134.0 38.1 80 63 63.6 3.5 B 3.0 - Запчасти Обозначение Винт Ключ TFM43OFS TS 40093I T-T15 Режимы резания Исполнение корпуса TaeguTec Industry 4.0 E 90
