Каталог TAEGUTEC 2020 Вращающийся инструмент Стр. E87 0400 Lab2u

Обновлено 2020-08-26 06:58:25

Металлорежущий инструмент и инструментальная оснастка / Cutting tools and tooling system TAEGUTEC \| Каталог TAEGUTEC 2020 Вращающийся режущий и вспомогательный инструмент (Всего 1157 стр.)

400 Каталог TAEGUTEC 2020 Вращающийся режущий и вспомогательный инструмент по металлу Стр.E87

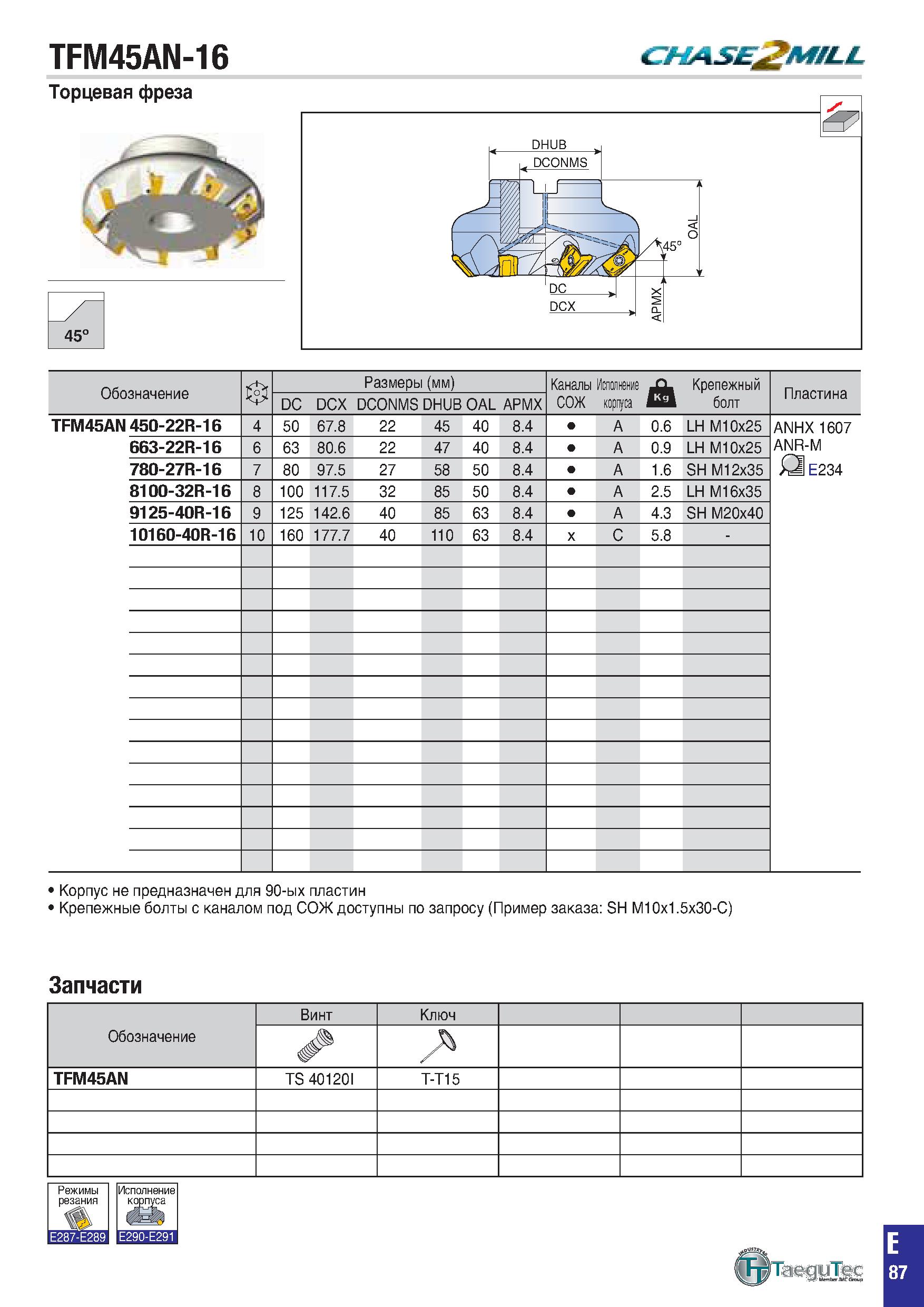

Каталог TAEGUTEC 2020 Вращающийся инструмент Стр. E87 0400 Lab2u TFM45AN-16 Обозначение 0 Размеры (мм) Каналы Исполнение СОЖ корпуса J Крепежный болт Пластина DC DCX DCONMS DHUB OAL APMX TFM45AN 450-22R-16 4 50 67.8 22 45 40 8.4 A 0.6 LH M10x25 ANHX 1607 ANR-M Д E234 663-22R-16 6 63 80.6 22 47 40 8.4 A 0.9 LH M10x25 780-27R-16 7 80 97.5 27 58 50 8.4 A 1.6 SH M12x35 8100-32R-16 8 100 117.5 32 85 50 8.4 A 2.5 LH M16x35 9125-40R-16 9 125 142.6 40 85 63 8.4 A 4.3 SH M20x40 10160-40R-16 10 160 177.7 40 110 63 8.4 x C 5.8 - Корпус не предназначен для 90-ых пластин Крепежные болты с каналом под СОЖ доступны по запросу (Пример заказа: SH M10x1.5x30-C) Запчасти Исполнение корпуса TaeguTec E 87
