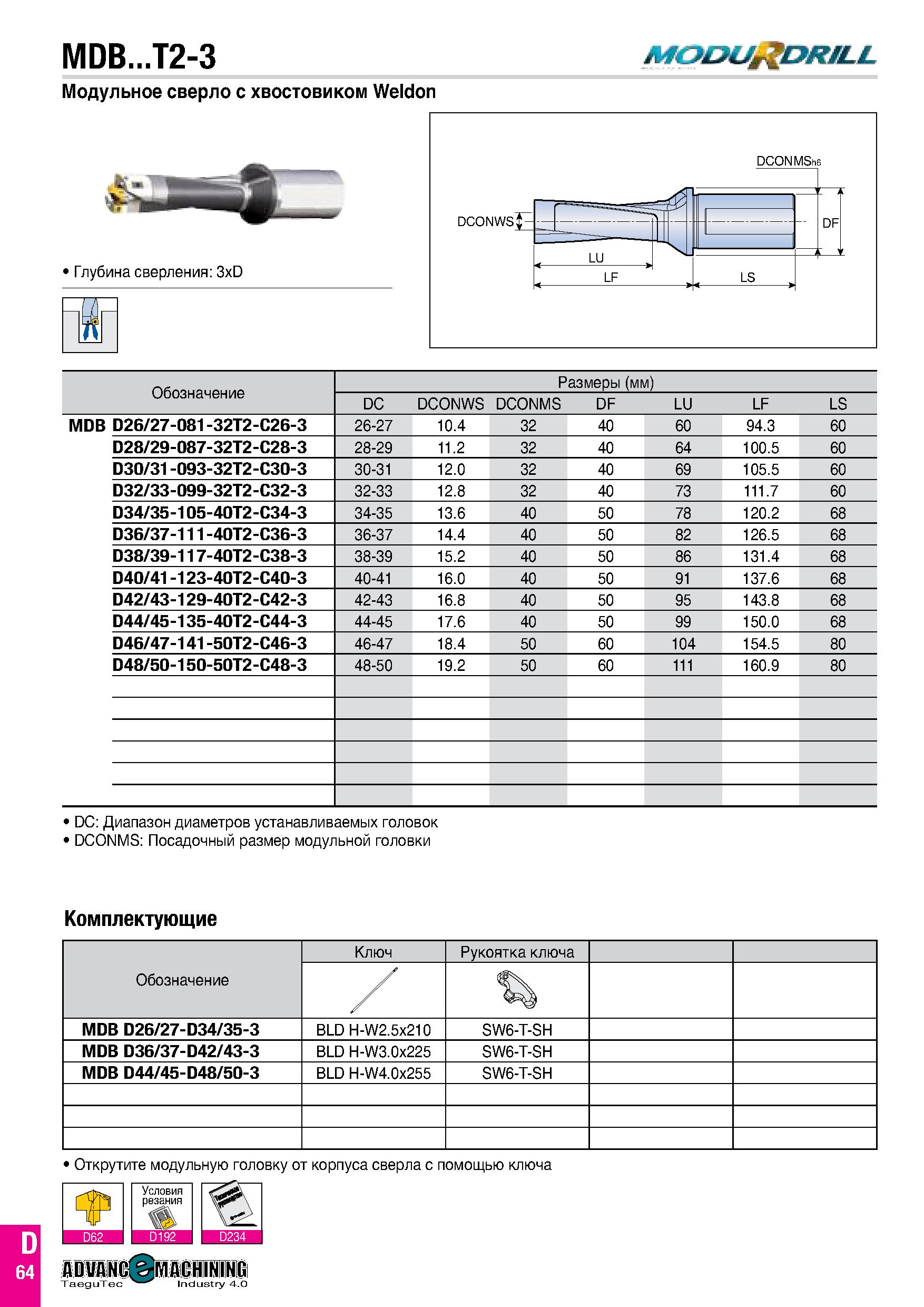

MDB...T2-3 MODUrlDR/LL Модульное сверло с хвостовиком Weldon Глубина сверления: 3xD Обозначение Размеры (мм) DC DCONWS DCONMS DF LU LF LS MDB D26/27-081-32T2-C26-3 26-27 10.4 32 40 60 94.3 60 D28/29-087-32T2-C28-3 28-29 11.2 32 40 64 100.5 60 D30/31-093-32T2-C30-3 30-31 12.0 32 40 69 105.5 60 D32/33-099-32T2-C32-3 32-33 12.8 32 40 73 111.7 60 D34/35-105-40T2-C34-3 34-35 13.6 40 50 78 120.2 68 D36/37-111-40T2-C36-3 36-37 14.4 40 50 82 126.5 68 D38/39-117-40T2-C38-3 38-39 15.2 40 50 86 131.4 68 D40/41-123-40T2-C40-3 40-41 16.0 40 50 91 137.6 68 D42/43-129-40T2-C42-3 42-43 16.8 40 50 95 143.8 68 D44/45-135-40T2-C44-3 44-45 17.6 40 50 99 150.0 68 D46/47-141-50T2-C46-3 46-47 18.4 50 60 104 154.5 80 D48/50-150-50T2-C48-3 48-50 19.2 50 60 111 160.9 80 DC: Диапазон диаметров устанавливаемых головок DCONMS: Посадочный размер модульной головки Комплектующие Открутите модульную головку от корпуса сверла с помощью ключа
