651 Каталог TAEGUTEC 2020 Режущий инструмент для токарных станков по металлу Стр.D62

Каталог TAEGUTEC 2020 Инструмент для токарных станков Стр. D62 0651 Lab2u

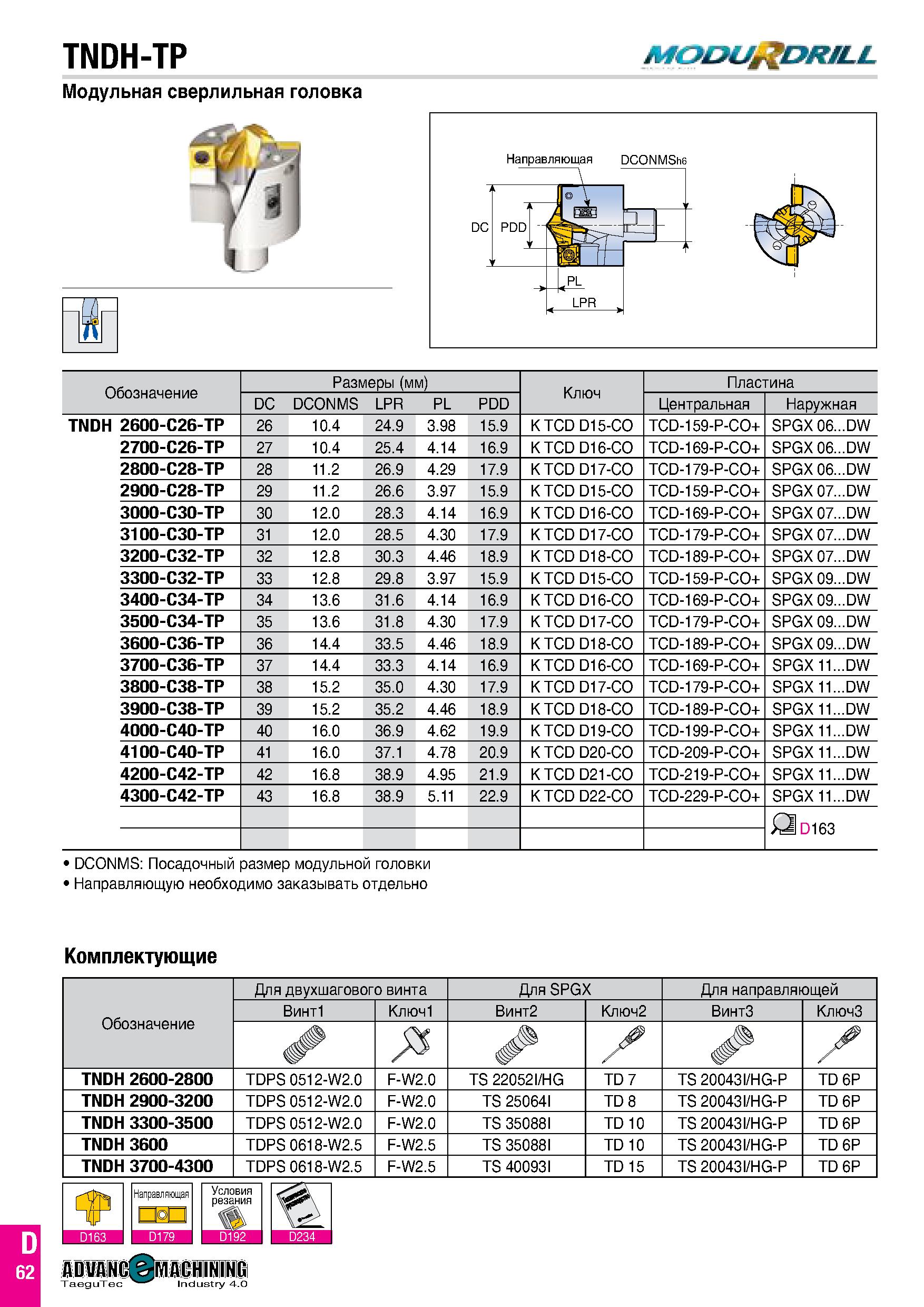

TNDH-TP MODUrlDR/LL Модульнаясверлильная головка Обозначение Размеры (мм) Ключ Пластина DC DCONMS LPR PL PDD Центральная Наружная TNDH 2600-C26-TP 26 10.4 24.9 3.98 15.9 K TCD D15-CO TCD-159-P-CO+ SPGX 06...DW 2700-C26-TP 27 10.4 25.4 4.14 16.9 K TCD D16-CO TCD-169-P-CO+ SPGX 06...DW 2800-C28-TP 28 11.2 26.9 4.29 17.9 K TCD D17-CO TCD-179-P-CO+ SPGX 06...DW 2900-C28-TP 29 11.2 26.6 3.97 15.9 K TCD D15-CO TCD-159-P-CO+ SPGX 07...DW 3000-C30-TP 30 12.0 28.3 4.14 16.9 K TCD D16-CO TCD-169-P-CO+ SPGX 07...DW 3100-C30-TP 31 12.0 28.5 4.30 17.9 K TCD D17-CO TCD-179-P-CO+ SPGX 07...DW 3200-C32-TP 32 12.8 30.3 4.46 18.9 K TCD D18-CO TCD-189-P-CO+ SPGX 07...DW 3300-C32-TP 33 12.8 29.8 3.97 15.9 K TCD D15-CO TCD-159-P-CO+ SPGX 09...DW 3400-C34-TP 34 13.6 31.6 4.14 16.9 K TCD D16-CO TCD-169-P-CO+ SPGX 09...DW 3500-C34-TP 35 13.6 31.8 4.30 17.9 K TCD D17-CO TCD-179-P-CO+ SPGX 09...DW 3600-C36-TP 36 14.4 33.5 4.46 18.9 K TCD D18-CO TCD-189-P-CO+ SPGX 09...DW 3700-C36-TP 37 14.4 33.3 4.14 16.9 K TCD D16-CO TCD-169-P-CO+ SPGX 11...DW 3800-C38-TP 38 15.2 35.0 4.30 17.9 K TCD D17-CO TCD-179-P-CO+ SPGX 11...DW 3900-C38-TP 39 15.2 35.2 4.46 18.9 K TCD D18-CO TCD-189-P-CO+ SPGX 11...DW 4000-C40-TP 40 16.0 36.9 4.62 19.9 K TCD D19-CO TCD-199-P-CO+ SPGX 11...DW 4100-C40-TP 41 16.0 37.1 4.78 20.9 K TCD D20-CO TCD-209-P-CO+ SPGX 11...DW 4200-C42-TP 42 16.8 38.9 4.95 21.9 K TCD D21-CO TCD-219-P-CO+ SPGX 11...DW 4300-C42-TP 43 16.8 38.9 5.11 22.9 K TCD D22-CO TCD-229-P-CO+ SPGX 11...DW О D163 DCONMS: Посадочный размер модульной головки Направляющую необходимо заказывать отдельно Комплектующие Обозначение Для двухшагового винта Для SPGX Для направляющей Винт1 Ключ1 Винт2 Ключ2 Винт3 Ключ3 & s TNDH 2600-2800 TDPS 0512-W2.0 F-W2.0 TS 22052I/HG TD 7 TS 20043I/HG-P TD 6P TNDH 2900-3200 TDPS 0512-W2.0 F-W2.0 TS 25064I TD 8 TS 20043I/HG-P TD 6P TNDH 3300-3500 TDPS 0512-W2.0 F-W2.0 TS 35088I TD 10 TS 20043I/HG-P TD 6P TNDH 3600 TDPS 0618-W2.5 F-W2.5 TS 35088I TD 10 TS 20043I/HG-P TD 6P TNDH 3700-4300 TDPS 0618-W2.5 F-W2.5 TS 40093I TD 15 TS 20043I/HG-P TD 6P Направляющая Условия резания шОя cD D234 advanced machining TaeguTec Industry 4.0 D 62
