1094 Каталог TAEGUTEC 2015 Металлорежущий инструмент и инструментальная оснастка Стр.G25

Каталог TAEGUTEC 2015 Инструмент режущий Оснастка Стр. G25 1094 Lab2u

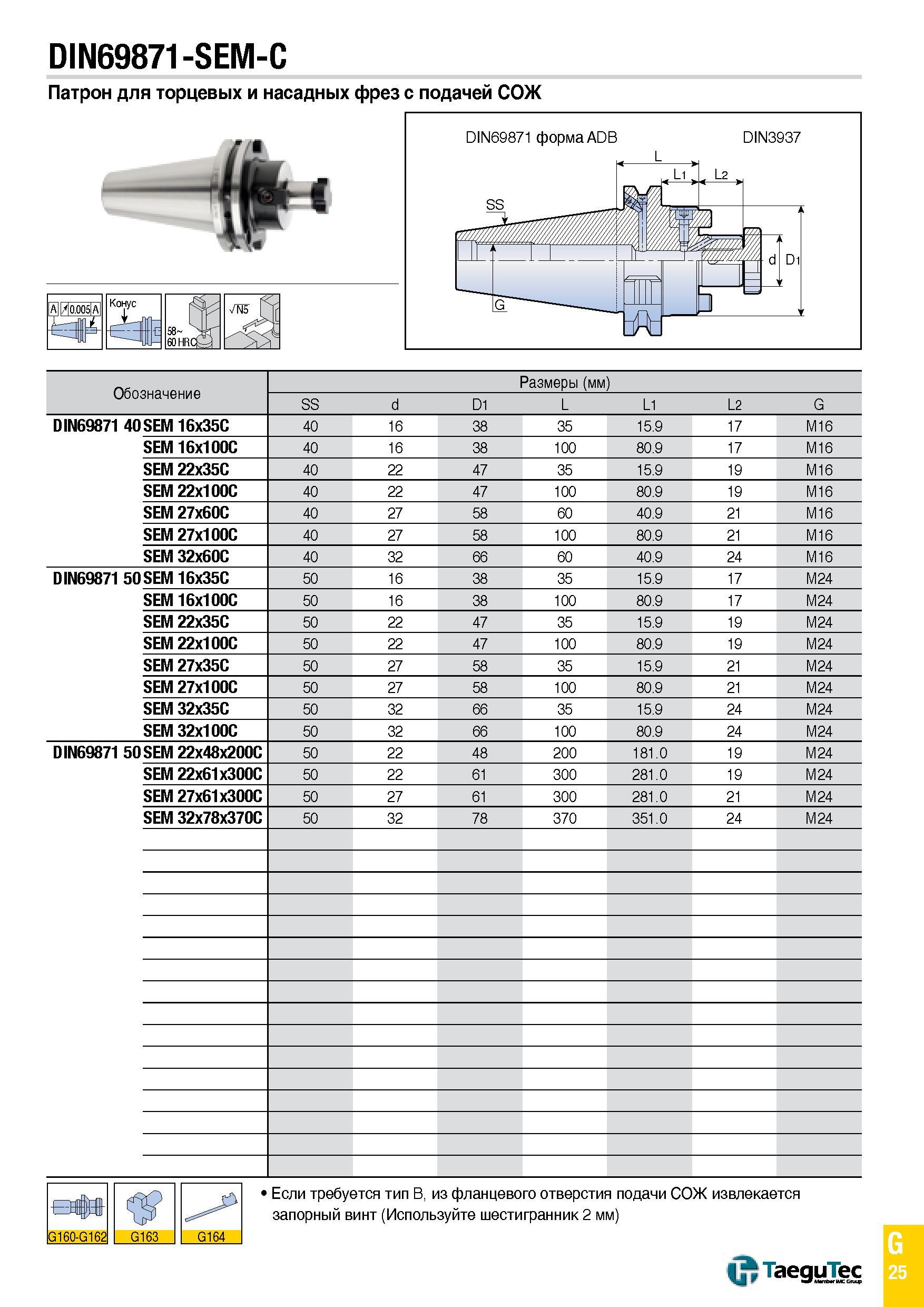

DIN69871-SEM-C Патрон для торцевых и насадных фрез с подачей СОЖ Конус i Обозначение Размеры(мм) SS d D1 L L1 L2 G DIN69871 40SEM 16x35C 40 16 38 35 15.9 17 M16 SEM 16x100C 40 16 38 100 80.9 17 M16 SEM 22x35C 40 22 47 35 15.9 19 M16 SEM 22x100C 40 22 47 100 80.9 19 M16 SEM 27x60C 40 27 58 60 40.9 21 M16 SEM 27x100C 40 27 58 100 80.9 21 M16 SEM 32x60C 40 32 66 60 40.9 24 M16 DIN69871 50 SEM16x35C 50 16 38 35 15.9 17 M24 SEM 16x100C 50 16 38 100 80.9 17 M24 SEM 22x35C 50 22 47 35 15.9 19 M24 SEM 22x100C 50 22 47 100 80.9 19 M24 SEM 27x35C 50 27 58 35 15.9 21 M24 SEM 27x100C 50 27 58 100 80.9 21 M24 SEM 32x35C 50 32 66 35 15.9 24 M24 SEM 32x100C 50 32 66 100 80.9 24 M24 DIN69871 50 SEM 22x48x200C 50 22 48 200 181.0 19 M24 SEM 22x61x300C 50 22 61 300 281.0 19 M24 SEM 27x61x300C 50 27 61 300 281.0 21 M24 SEM 32x78x370C 50 32 78 370 351.0 24 M24 G160-G162 G163 Если требуется тип B, из фланцевого отверстия подачи СОЖ извлекается запорный винт (Используйте шестигранник 2 мм) TaeguTec G164 G 25
