1091 Каталог TAEGUTEC 2015 Металлорежущий инструмент и инструментальная оснастка Стр.G22

Каталог TAEGUTEC 2015 Инструмент режущий Оснастка Стр. G22 1091 Lab2u

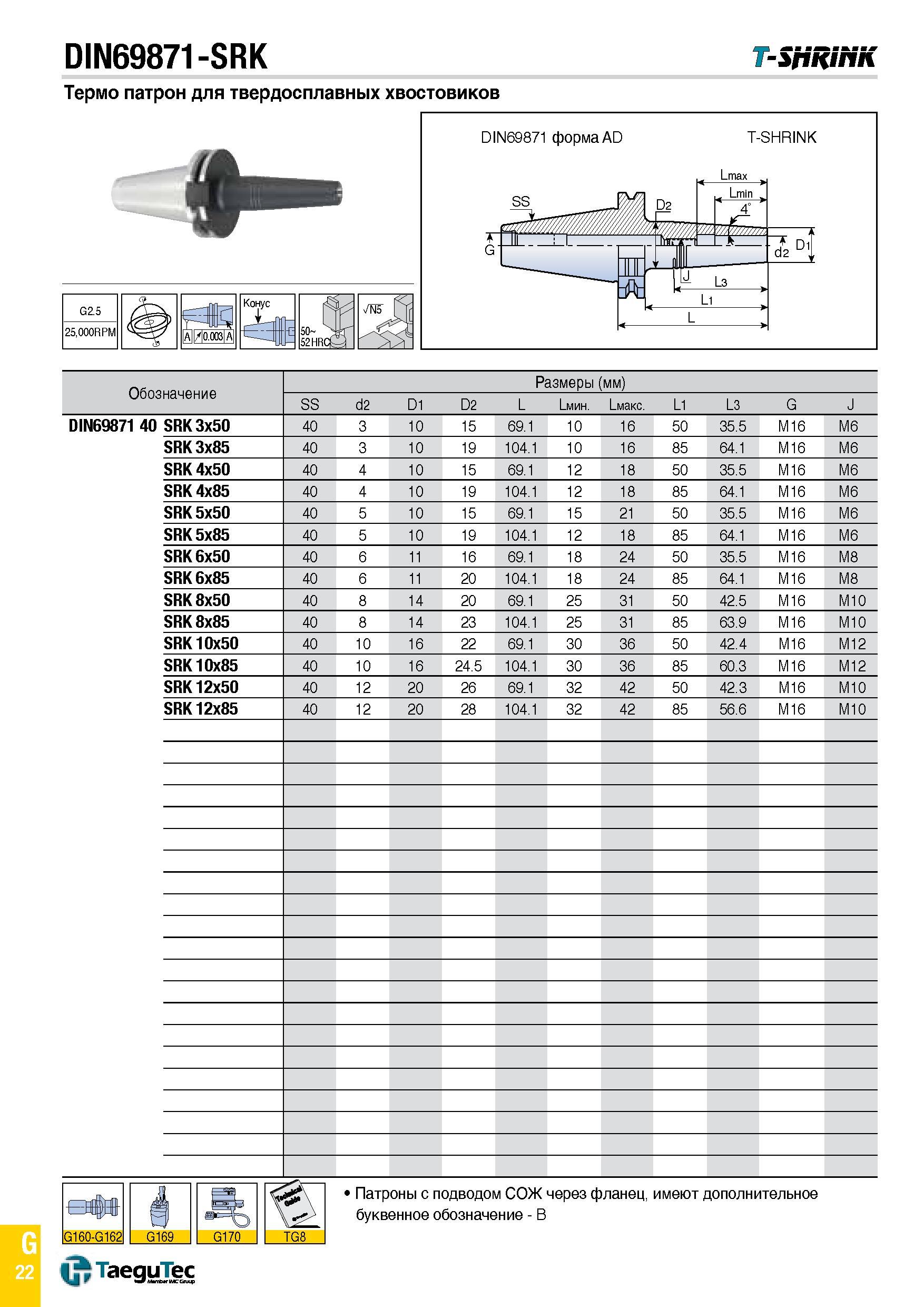

DIN69871-SRK T-SpRihK Термо патрон для твердосплавных хвостовиков Обозначение Размеры (мм) SS d2 D1 D2 L Li k Li o. L1 L3 G J DIN69871 40 SRK 3x50 40 3 10 15 69.1 10 16 50 35.5 M16 M6 SRK 3x85 40 3 10 19 104.1 10 16 85 64.1 M16 M6 SRK 4x50 40 4 10 15 69.1 12 18 50 35.5 M16 M6 SRK 4x85 40 4 10 19 104.1 12 18 85 64.1 M16 M6 SRK 5x50 40 5 10 15 69.1 15 21 50 35.5 M16 M6 SRK 5x85 40 5 10 19 104.1 12 18 85 64.1 M16 M6 SRK 6x50 40 6 11 16 69.1 18 24 50 35.5 M16 M8 SRK 6x85 40 6 11 20 104.1 18 24 85 64.1 M16 M8 SRK 8x50 40 8 14 20 69.1 25 31 50 42.5 M16 M10 SRK 8x85 40 8 14 23 104.1 25 31 85 63.9 M16 M10 SRK10x50 40 10 16 22 69.1 30 36 50 42.4 M16 M12 SRK10x85 40 10 16 24.5 104.1 30 36 85 60.3 M16 M12 SRK12x50 40 12 20 26 69.1 32 42 50 42.3 M16 M10 SRK12x85 40 12 20 28 104.1 32 42 85 56.6 M16 M10 Патроны с подводом СОЖ через фланец, имеют дополнительное буквенное обозначение - B G160-G162 G170 TaeguTec G 22 G169 TG8
