1174 Каталог TAEGUTEC 2015 Металлорежущий инструмент и инструментальная оснастка Стр.G105

Каталог TAEGUTEC 2015 Инструмент режущий Оснастка Стр. G105 1174 Lab2u

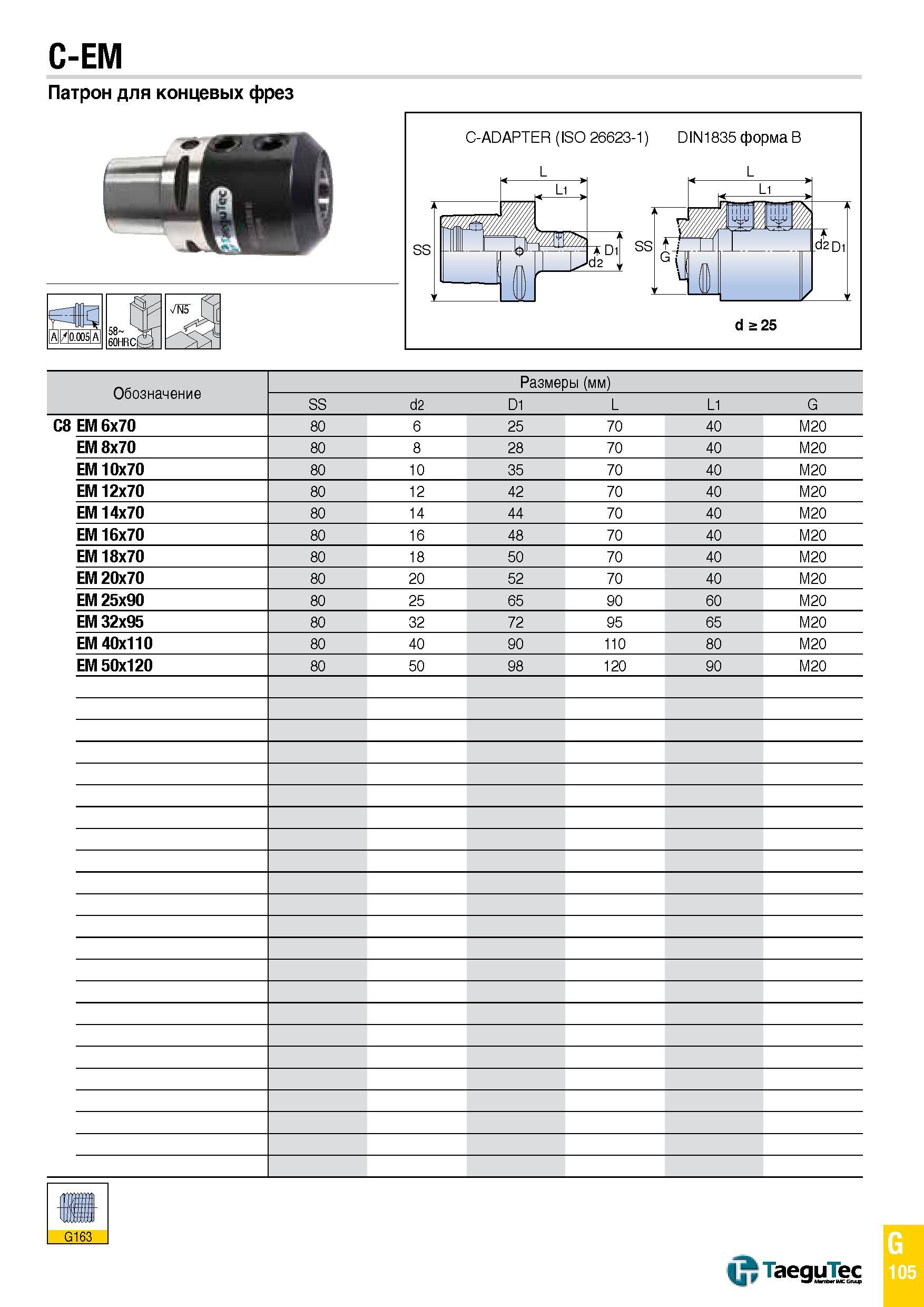

C-EM Патрон для концевых фрез Обозначение Размеры (мм) SS d2 D1 L L1 G C8 EM 6x70 80 6 25 70 40 M20 EM 8x70 80 8 28 70 40 M20 EM 10x70 80 10 35 70 40 M20 EM 12x70 80 12 42 70 40 M20 EM 14x70 80 14 44 70 40 M20 EM 16x70 80 16 48 70 40 M20 EM 18x70 80 18 50 70 40 M20 EM 20x70 80 20 52 70 40 M20 EM 25x90 80 25 65 90 60 M20 EM 32x95 80 32 72 95 65 M20 EM 40x110 80 40 90 110 80 M20 EM 50x120 80 50 98 120 90 M20 TaeguTec G163 G 105
