1172 Каталог TAEGUTEC 2015 Металлорежущий инструмент и инструментальная оснастка Стр.G103

Каталог TAEGUTEC 2015 Инструмент режущий Оснастка Стр. G103 1172 Lab2u

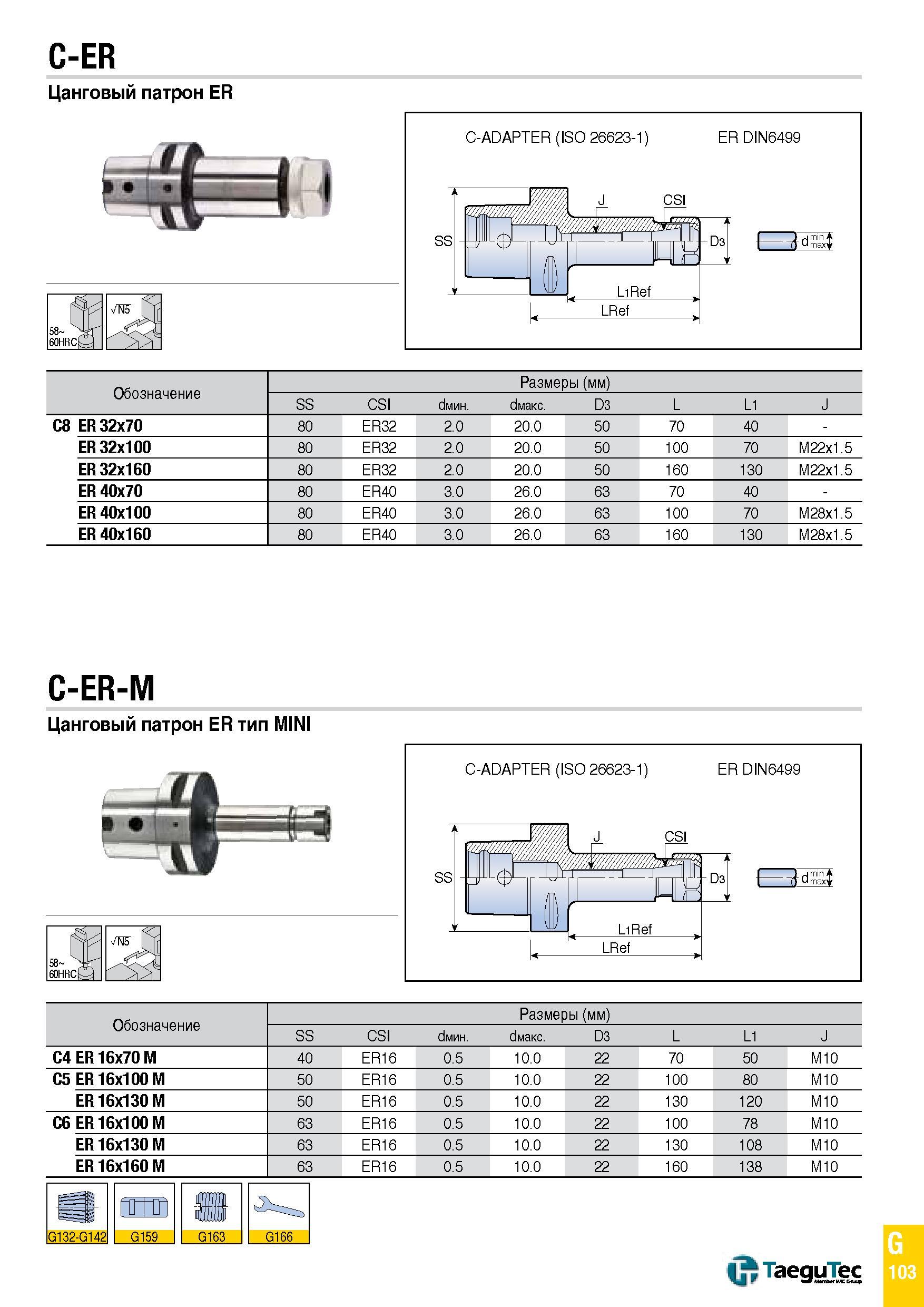

C-ER Цанговый патрон ER Обозначение Размеры (мм) SS CSI di m. di KC. D3 L L1 J C8 ER 32x70 80 ER32 2.0 20.0 50 70 40 - ER 32x100 80 ER32 2.0 20.0 50 100 70 M22X1.5 ER 32x160 80 ER32 2.0 20.0 50 160 130 M22X1.5 ER 40x70 80 ER40 3.0 26.0 63 70 40 - ER 40x100 80 ER40 3.0 26.0 63 100 70 M28x1.5 ER 40x160 80 ER40 3.0 26.0 63 160 130 M28x1.5 C-ER-M Цанговый патрон ER тип MINI Обозначение Размеры (мм) SS CSI di m. di KC. D3 L L1 J C4 ER 16x70 M 40 ER16 0.5 10.0 22 70 50 M10 C5ER 16x100 M 50 ER16 0.5 10.0 22 100 80 M10 ER 16x130 M 50 ER16 0.5 10.0 22 130 120 M10 C6ER 16x100 M 63 ER16 0.5 10.0 22 100 78 M10 ER 16x130 M 63 ER16 0.5 10.0 22 130 108 M10 ER 16x160 M 63 ER16 0.5 10.0 22 160 138 M10 G159 TaeguTec G163 G166 G 103
