816 Каталог TAEGUTEC 2015 Металлорежущий инструмент и инструментальная оснастка Стр.E83

Каталог TAEGUTEC 2015 Инструмент режущий Оснастка Стр. E83 0816 Lab2u

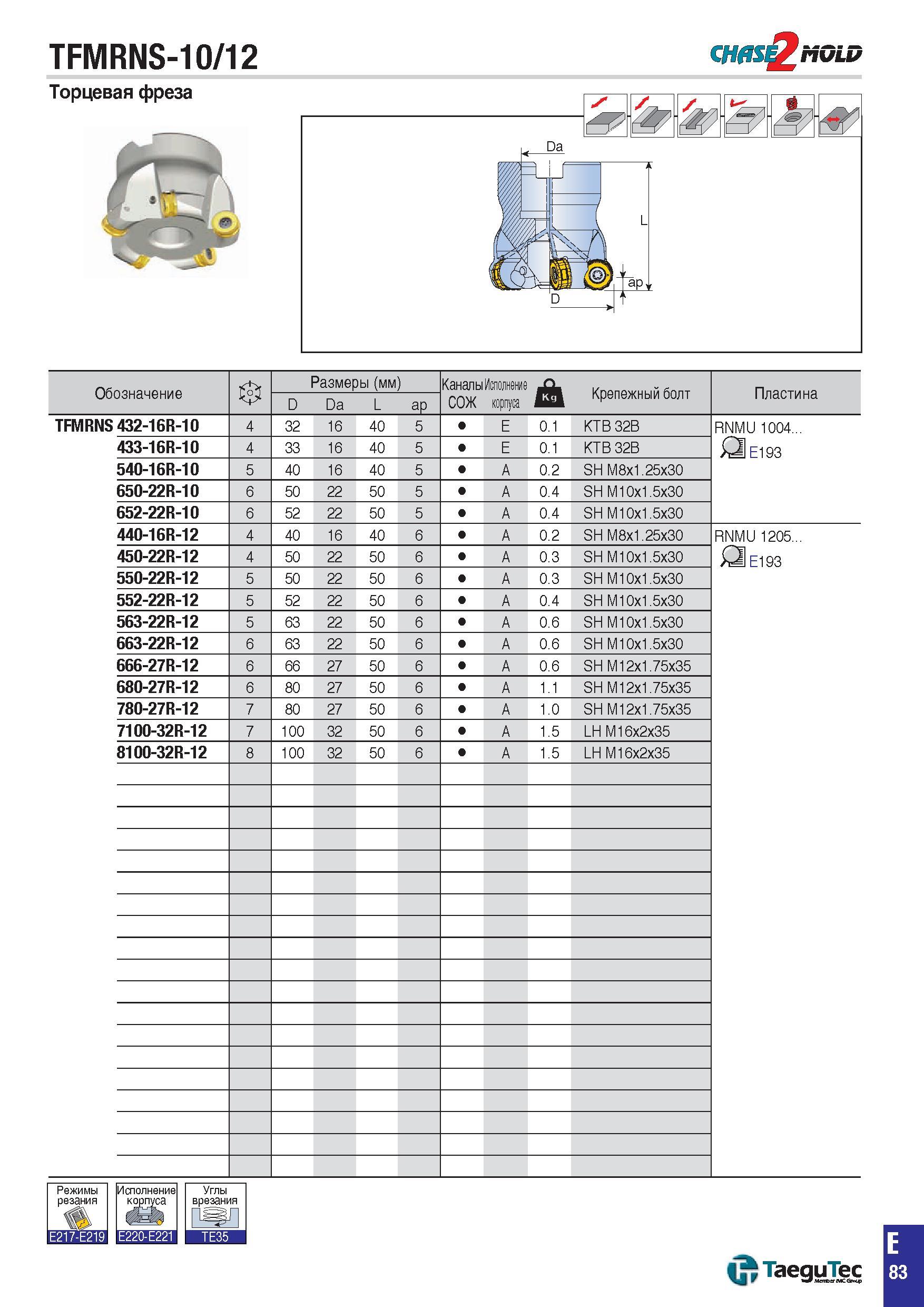

TFMRNS-10/12 СHflS MOLD Обозначение 0 Размеры (мм) КаналыИсполнение СОЖ корпуса Крепежный болт Пластина D Da L aP TFMRNS 432-16R-10 4 32 16 40 5 E 0.1 KTB 32B RNMU 1004 О E193 433-16R-10 4 33 16 40 5 E 0.1 KTB 32B 540-16R-10 5 40 16 40 5 A 0.2 SH M8x1.25x30 650-22R-10 6 50 22 50 5 A 0.4 SH M10x1.5x30 652-22R-10 6 52 22 50 5 A 0.4 SH M10x1.5x30 440-16R-12 4 40 16 40 6 A 0.2 SH M8x1.25x30 RNMU 1205 E193 450-22R-12 4 50 22 50 6 A 0.3 SH M10x1.5x30 550-22R-12 5 50 22 50 6 A 0.3 SH M10x1.5x30 552-22R-12 5 52 22 50 6 A 0.4 SH M10x1.5x30 563-22R-12 5 63 22 50 6 A 0.6 SH M10x1.5x30 663-22R-12 6 63 22 50 6 A 0.6 SH M10x1.5x30 666-27R-12 6 66 27 50 6 A 0.6 SH M12x1.75x35 680-27R-12 6 80 27 50 6 A 1.1 SH M12x1.75x35 780-27R-12 7 80 27 50 6 A 1.0 SH M12x1.75x35 7100-32R-12 7 100 32 50 6 A 1.5 LH M16x2x35 8100-32R-12 8 100 32 50 6 A 1.5 LH M16x2x35 Исполнение корпуса Углы врезания TaeguTec E 83
