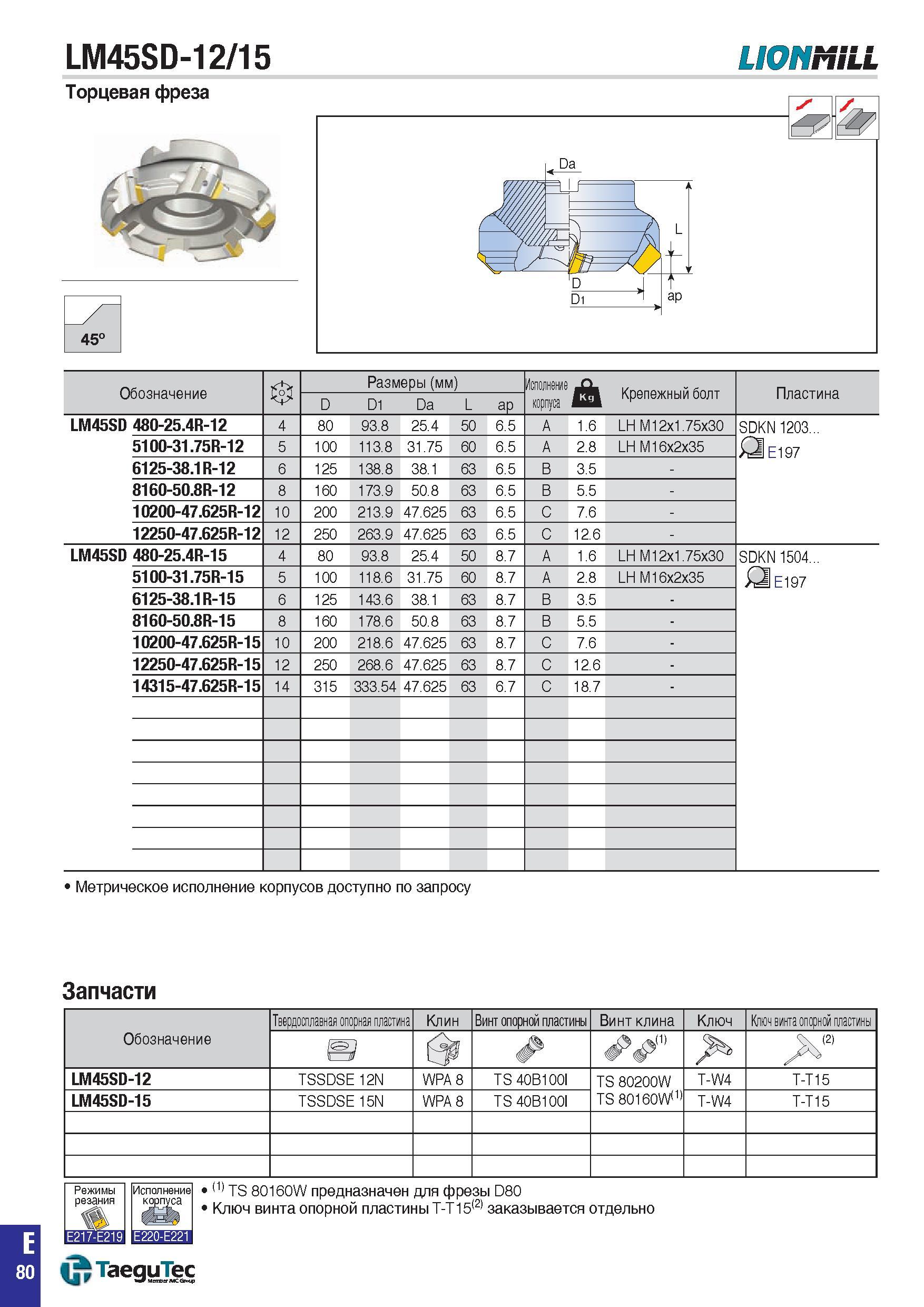

LM45SD-12/15 LIONMSLL Торцевая фреза 45° Обозначение Размеры (мм) Исполнение корпуса Крепежный болт Пластина D D1 Da L аР LM45SD 480-25.4R-12 4 80 93.8 25.4 50 6.5 A 1.6 LH M12x1.75x30 SDKN 1203 E197 5100-31.75R-12 5 100 113.8 31.75 60 6.5 A 2.8 LH M16x2x35 6125-38.1R-12 6 125 138.8 38.1 63 6.5 B 3.5 - 8160-50.8R-12 8 160 173.9 50.8 63 6.5 B 5.5 - 10200-47.625R-12 10 200 213.9 47.625 63 6.5 C 7.6 - 12250-47.625R-12 12 250 263.9 47.625 63 6.5 C 12.6 - LM45SD 480-25.4R-15 4 80 93.8 25.4 50 8.7 A 1.6 LH M12x1.75x30 SDKN 1504 E197 5100-31.75R-15 5 100 118.6 31.75 60 8.7 A 2.8 LH M16x2x35 6125-38.1R-15 6 125 143.6 38.1 63 8.7 B 3.5 8160-50.8R-15 8 160 178.6 50.8 63 8.7 B 5.5 10200-47.625R-15 10 200 218.6 47.625 63 8.7 C 7.6 12250-47.625R-15 12 250 268.6 47.625 63 8.7 C 12.6 14315-47.625R-15 14 315 333.54 5 2 СО 7. 4 63 6.7 C 18.7 Метрическое исполнение корпусов доступно по запросу Запчасти Обозначение Твердосплавная опорная пластина Клин Винт опорной пластины Винт клина Ключ Ключ винта опорной пластины Л(2) LM45SD-12 TSSDSE 12N WPA 8 TS 40B100I TS 80200W TS 80160W(1) T-W4 T-T15 LM45SD-15 TSSDSE 15N WPA 8 TS 40B100I T-W4 T-T15 Режимы резания Исполнение корпуса (1) TS 80160W предназначен для фрезы D80 Ключ винта опорной пластины T-T15(2) заказывается отдельно E220-E221 HiTaeguTec E 80
