Каталог TAEGUTEC 2015 Инструмент режущий Оснастка Стр. E110 0843 Lab2u

Обновлено 2020-04-13 15:05:36

Режущий инструмент, инструментальная оснастка и приспособления / Cutting tools, tooling system and workholding TAEGUTEC \| Каталог TAEGUTEC 2015 Металлорежущий инструмент и оснастка (Всего 1627 стр.)

843 Каталог TAEGUTEC 2015 Металлорежущий инструмент и инструментальная оснастка Стр.E110

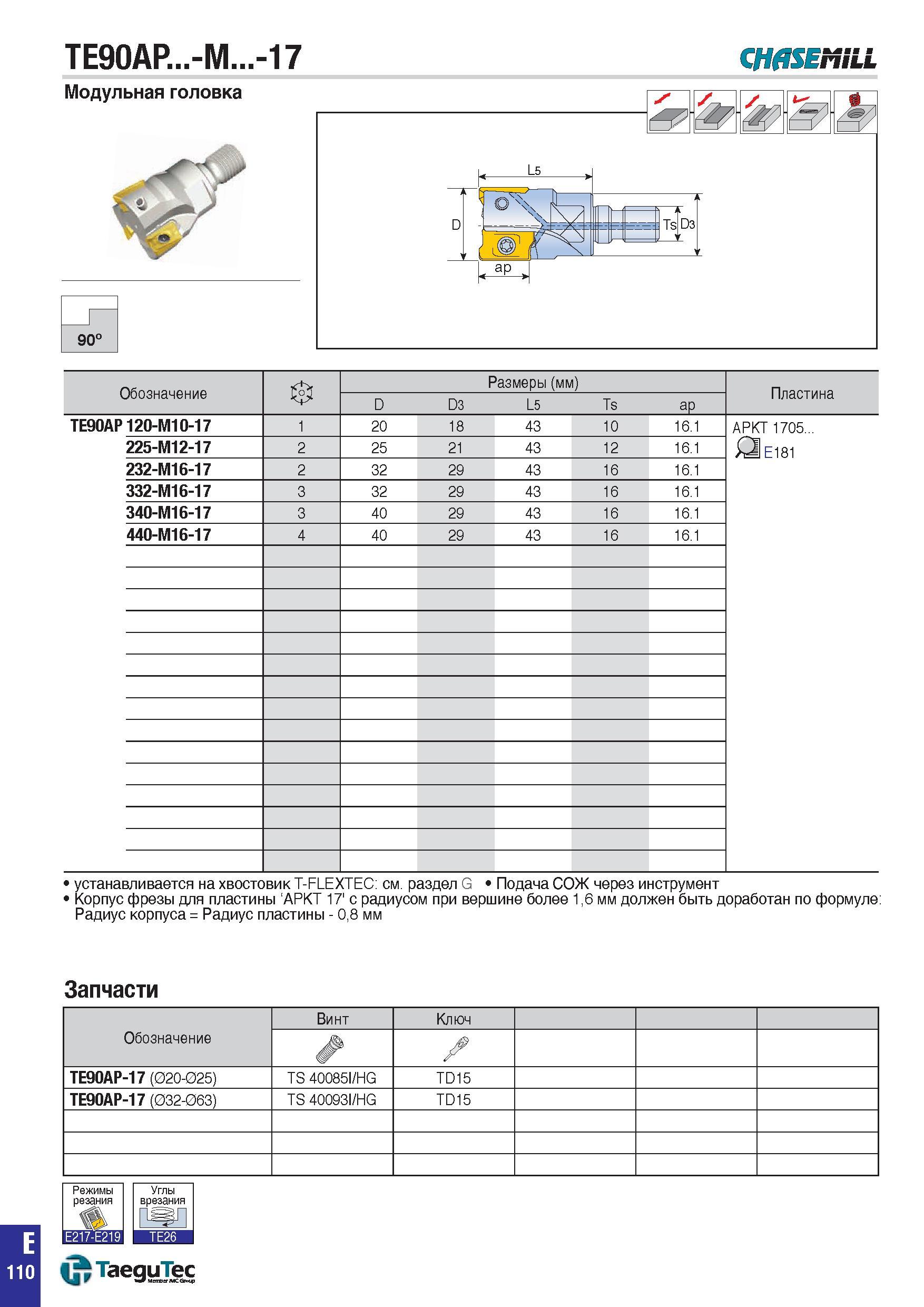

Каталог TAEGUTEC 2015 Инструмент режущий Оснастка Стр. E110 0843 Lab2u TE90AP -M -17 CH0SEMHL Модульная головка 90° У < L5 IS L3 111 i Ts DC Ум Обозначение 0 Размеры (мм) Пластина D D3 L5 Ts ap TE90AP120-M10-17 1 20 18 43 10 16.1 APKT 1705 E181 225-M12-17 2 25 21 43 12 16.1 232-M16-17 2 32 29 43 16 16.1 332-M16-17 3 32 29 43 16 16.1 340-M16-17 3 40 29 43 16 16.1 440-M16-17 4 40 29 43 16 16.1 устанавливается на хвостовик T-FLEXTEC см. раздел G Подача СОЖ через инструмент Корпус фрезы для пластины ‘APKT 17' с радиусом при вершине более 1,6 мм должен быть доработан по формуле Радиус корпуса Радиус пластины - 0,8 мм Запчасти
