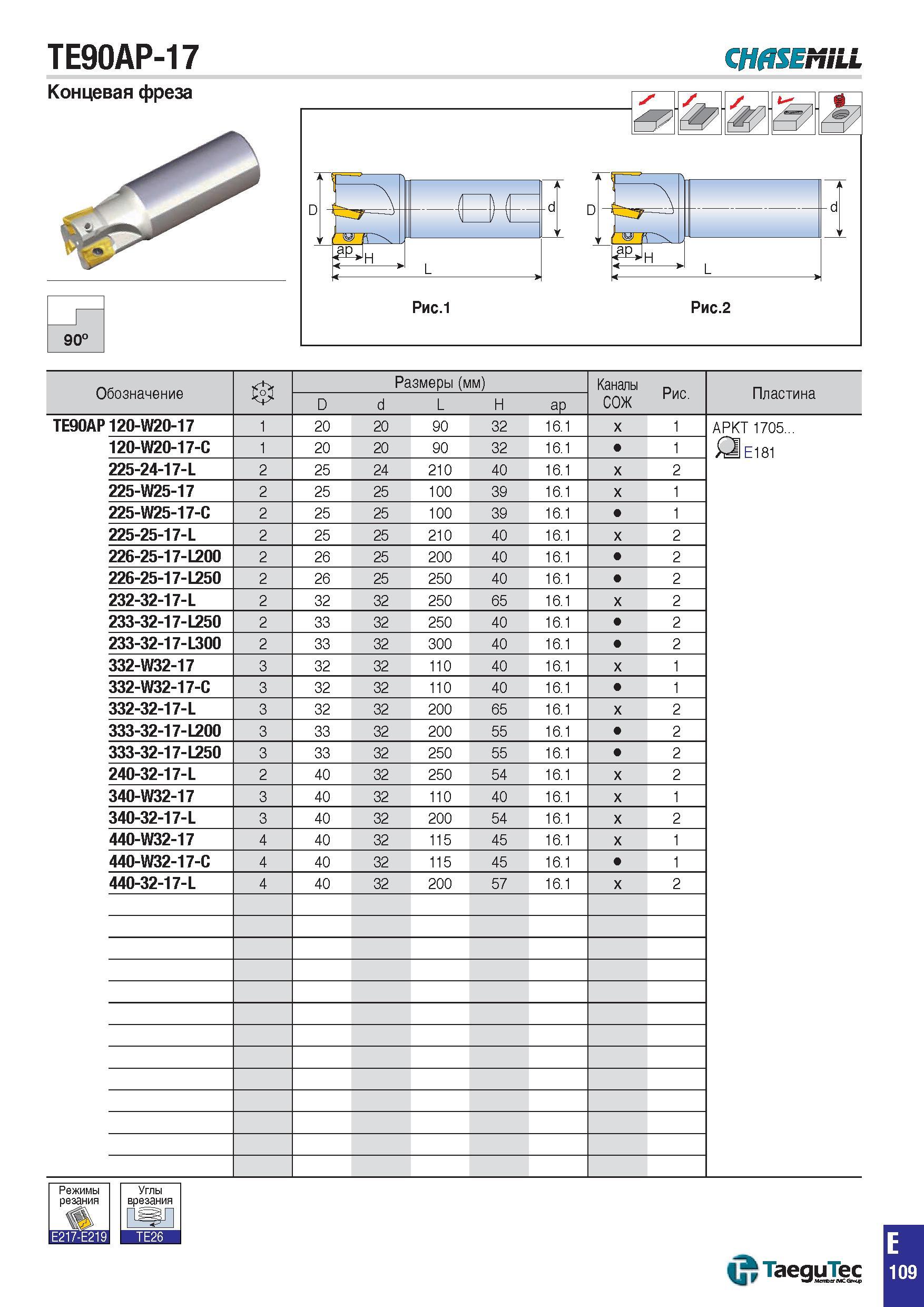

842 Каталог TAEGUTEC 2015 Металлорежущий инструмент и инструментальная оснастка Стр.E109

Каталог TAEGUTEC 2015 Инструмент режущий Оснастка Стр. E109 0842 Lab2u

TE90AP-17 CHflSEMiLL Концевая фреза 90° Обозначение Размеры (мм) Каналы СОЖ Рис. Пластина D d L H aP TE90AP120-W20-17 1 20 20 90 32 16.1 x 1 APKT 1705 E181 120-W20-17-C 1 20 20 90 32 16.1 1 225-24-17-L 2 25 24 210 40 16.1 x 2 225-W25-17 2 25 25 100 39 16.1 x 1 225-W25-17-C 2 25 25 100 39 16.1 1 225-25-17-L 2 25 25 210 40 16.1 x 2 226-25-17-L200 2 26 25 200 40 16.1 2 226-25-17-L250 2 26 25 250 40 16.1 2 232-32-17-L 2 32 32 250 65 16.1 x 2 233-32-17-L250 2 33 32 250 40 16.1 2 233-32-17-L300 2 33 32 300 40 16.1 2 332-W32-17 3 32 32 110 40 16.1 x 1 332-W32-17-C 3 32 32 110 40 16.1 1 332-32-17-L 3 32 32 200 65 16.1 x 2 333-32-17-L200 3 33 32 200 55 16.1 2 333-32-17-L250 3 33 32 250 55 16.1 2 240-32-17-L 2 40 32 250 54 16.1 x 2 340-W32-17 3 40 32 110 40 16.1 x 1 340-32-17-L 3 40 32 200 54 16.1 x 2 440-W32-17 4 40 32 115 45 16.1 x 1 440-W32-17-C 4 40 32 115 45 16.1 1 440-32-17-L 4 40 32 200 57 16.1 x 2 TaeguTec E 109
