672 Каталог TAEGUTEC 2015 Металлорежущий инструмент и инструментальная оснастка Стр.D123

Каталог TAEGUTEC 2015 Инструмент режущий Оснастка Стр. D123 0672 Lab2u

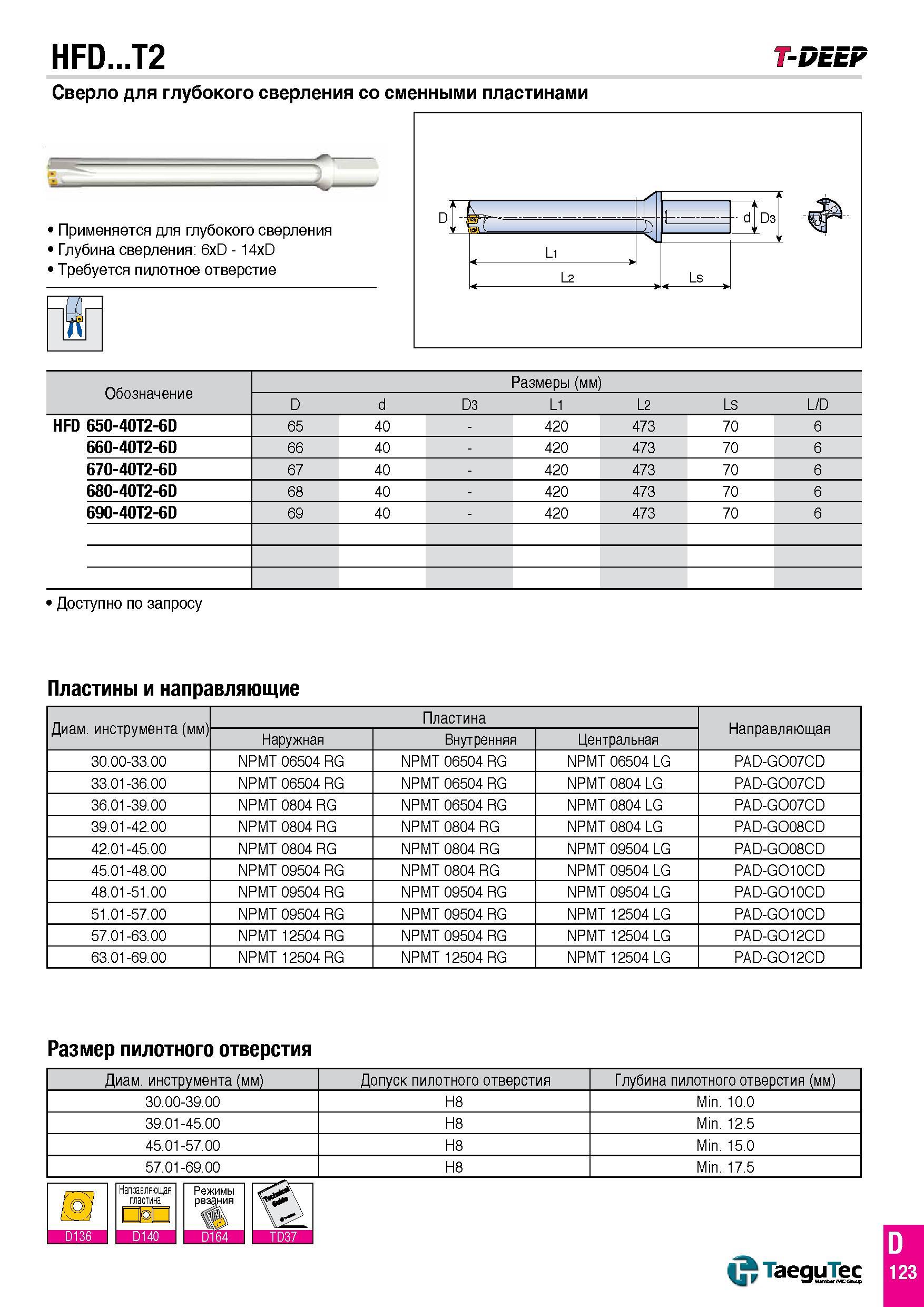

HFD T2 T-DEEF Сверло для глубокого сверления со сменными пластинами Применяется для глубокого сверления Глубина сверления 6xD - 14xD Требуется пилотное отверстие Обозначение Размеры (мм) D d D3 L1 L2 LS L/D HFD 650-40T2-6D 65 40 - 420 473 70 6 660-40T2-6D 66 40 - 420 473 70 6 670-40T2-6D 67 40 - 420 473 70 6 680-40T2-6D 68 40 - 420 473 70 6 690-40T2-6D 69 40 - 420 473 70 6 Доступно по запросу Пластины и направляющие Диам. инструмента(мм) Пластина Направляющая Наружная Внутренняя Центральная 30.00-33.00 NPMT 06504 RG NPMT 06504 RG NPMT 06504 LG PAD-G007CD 33.01-36.00 NPMT 06504 RG NPMT 06504 RG NPMT 0804 LG PAD-G007CD 36.01-39.00 NPMT 0804 RG NPMT 06504 RG NPMT 0804 LG PAD-G007CD 39.01-42.00 NPMT 0804 RG NPMT 0804 RG NPMT 0804 LG PAD-G008CD 42.01-45.00 NPMT 0804 RG NPMT 0804 RG NPMT 09504 LG PAD-G008CD 45.01-48.00 NPMT 09504 RG NPMT 0804 RG NPMT 09504 LG PAD-G010CD 48.01-51.00 NPMT 09504 RG NPMT 09504 RG NPMT 09504 LG PAD-G010CD 51.01-57.00 NPMT 09504 RG NPMT 09504 RG NPMT 12504 LG PAD-G010CD 57.01-63.00 NPMT 12504 RG NPMT 09504 RG NPMT 12504 LG PAD-GO12CD 63.01-69.00 NPMT 12504 RG NPMT 12504 RG NPMT 12504 LG PAD-GO12CD Размер пилотного отверстия Диам. инструмента (мм) Допуск пилотного отверстия Глубина пилотного отверстия (мм) 30.00-39.00 H8 Min. 10.0 39.01-45.00 H8 Min. 12.5 45.01-57.00 H8 Min. 15.0 57.01-69.00 H8 Min. 17.5 D136 Направляющая пластина Режимы резания D164 TD37 оО D140 TaeguTec
