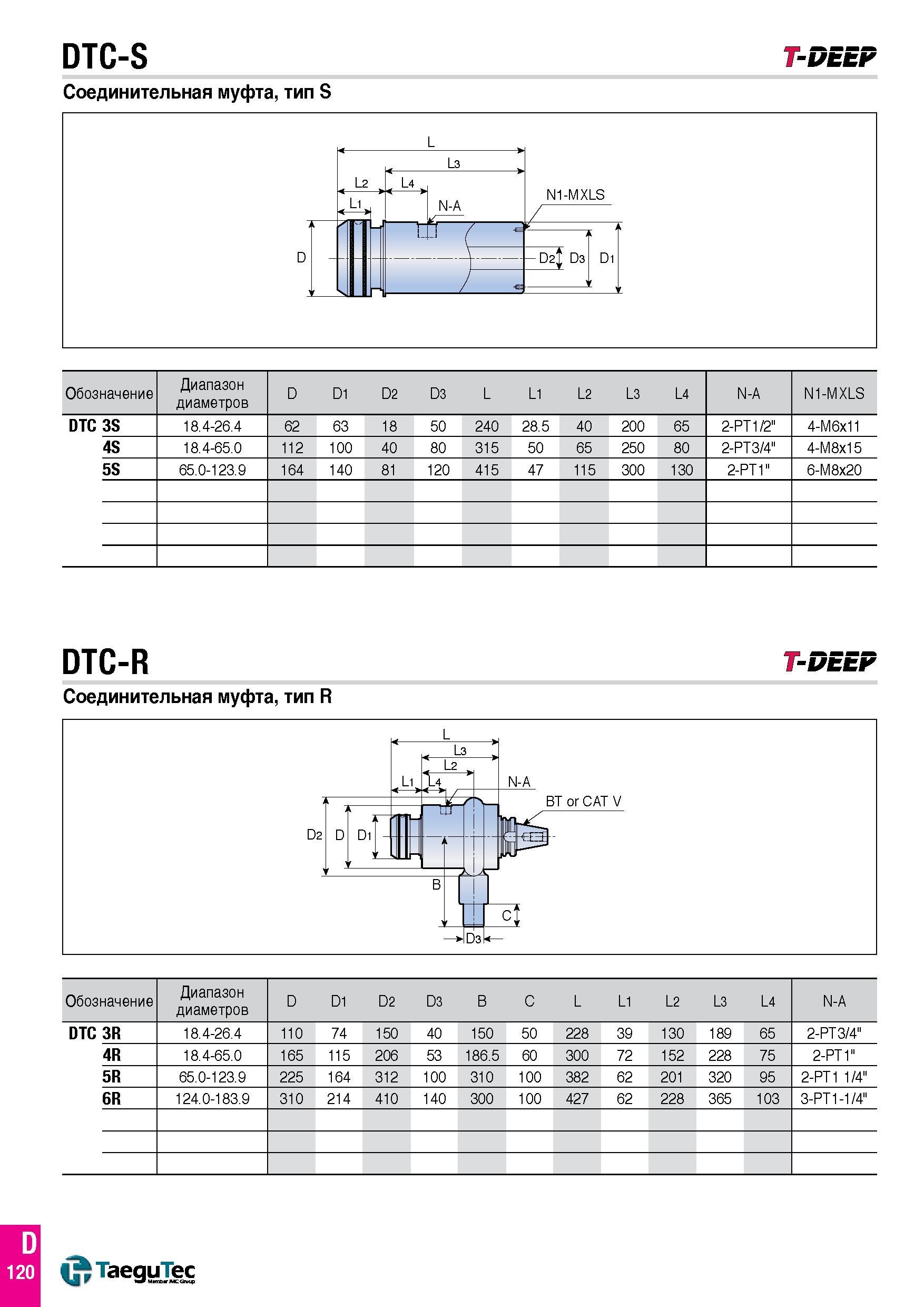

DTC-S T-DEEF Соединительная муфта, тип S Обозначение Диапазон диаметров D D1 D2 D3 L L1 L2 L3 L4 N-A N1-MXLS DTC 3S 18.4-26.4 62 63 18 50 240 28.5 40 200 65 2-PT1/2" 4-M6x11 4S 18.4-65.0 112 100 40 80 315 50 65 250 80 2-PT3/4" 4-M8x15 5S 65.0-123.9 164 140 81 120 415 47 115 300 130 2-PT1" 6-M8x20 DTC-R T-DEEF Соединительная муфта, тип R Обозначение Диапазон диаметров D D1 D2 D3 B C L L1 L2 L3 L4 N-A DTC 3R 18.4-26.4 110 74 150 40 150 50 228 39 130 189 65 2-PT3/4" 4R 18.4-65.0 165 115 206 53 186.5 60 300 72 152 228 75 2-PT1" 5R 65.0-123.9 225 164 312 100 310 100 382 62 201 320 95 2-PT1 1/4" 6R 124.0-183.9 310 214 410 140 300 100 427 62 228 365 103 3-PT1-1/4" TaeguTec 120
