658 Каталог TAEGUTEC 2015 Металлорежущий инструмент и инструментальная оснастка Стр.D109 |
|||||

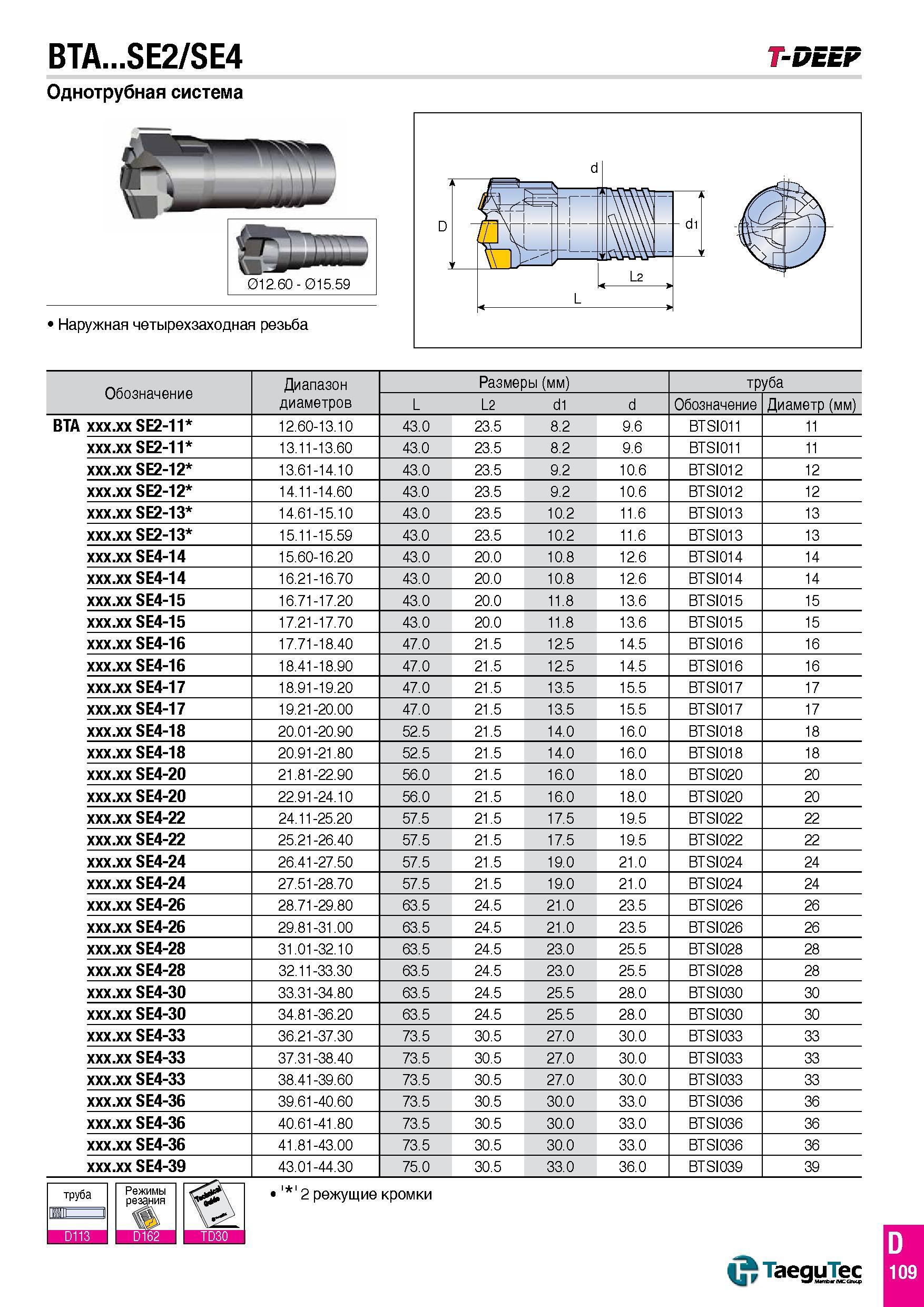

Каталог TAEGUTEC 2015 Инструмент режущий Оснастка Стр. D109 0658 Lab2u BTA SE2/SE4 T-DEEF Наружная четырехзаходная резьба d D L Обозначение Диапазон Размеры (мм) труба диаметров L L2 d1 d Обозначение Диаметр (мм) BTA xxx.xx SE2-11 12.60-13.10 43.0 23.5 8.2 9.6 BTSI011 11 xxx.xx SE2-11 13.11-13.60 43.0 23.5 8.2 9.6 BTSI011 11 xxx.xx SE2-12 13.61-14.10 43.0 23.5 9.2 10.6 BTSI012 12 xxx.xx SE2-12 14.11-14.60 43.0 23.5 9.2 10.6 BTSI012 12 xxx.xx SE2-13 14.61-15.10 43.0 23.5 10.2 11.6 BTSI013 13 xxx.xx SE2-13 15.11-15.59 43.0 23.5 10.2 11.6 BTSI013 13 xxx.xx SE4-14 15.60-16.20 43.0 20.0 10.8 12.6 BTSI014 14 xxx.xx SE4-14 16.21-16.70 43.0 20.0 10.8 12.6 BTSI014 14 xxx.xx SE4-15 16.71-17.20 43.0 20.0 11.8 13.6 BTSI015 15 xxx.xx SE4-15 17.21-17.70 43.0 20.0 11.8 13.6 BTSI015 15 xxx.xx SE4-16 17.71-18.40 47.0 21.5 12.5 14.5 BTSI016 16 xxx.xx SE4-16 18.41-18.90 47.0 21.5 12.5 14.5 BTSI016 16 xxx.xx SE4-17 18.91-19.20 47.0 21.5 13.5 15.5 BTSI017 17 xxx.xx SE4-17 19.21-20.00 47.0 21.5 13.5 15.5 BTSI017 17 xxx.xx SE4-18 20.01-20.90 52.5 21.5 14.0 16.0 BTSI018 18 xxx.xx SE4-18 20.91-21.80 52.5 21.5 14.0 16.0 BTSI018 18 xxx.xx SE4-20 21.81-22.90 56.0 21.5 16.0 18.0 BTSI020 20 xxx.xx SE4-20 22.91-24.10 56.0 21.5 16.0 18.0 BTSI020 20 xxx.xx SE4-22 24.11-25.20 57.5 21.5 17.5 19.5 BTSI022 22 xxx.xx SE4-22 25.21-26.40 57.5 21.5 17.5 19.5 BTSI022 22 xxx.xx SE4-24 26.41-27.50 57.5 21.5 19.0 21.0 BTSI024 24 xxx.xx SE4-24 27.51-28.70 57.5 21.5 19.0 21.0 BTSI024 24 xxx.xx SE4-26 28.71-29.80 63.5 24.5 21.0 23.5 BTSI026 26 xxx.xx SE4-26 29.81-31.00 63.5 24.5 21.0 23.5 BTSI026 26 xxx.xx SE4-28 31.01-32.10 63.5 24.5 23.0 25.5 BTSI028 28 xxx.xx SE4-28 32.11-33.30 63.5 24.5 23.0 25.5 BTSI028 28 xxx.xx SE4-30 33.31-34.80 63.5 24.5 25.5 28.0 BTSI030 30 xxx.xx SE4-30 34.81-36.20 63.5 24.5 25.5 28.0 BTSI030 30 xxx.xx SE4-33 36.21-37.30 73.5 30.5 27.0 30.0 BTSI033 33 xxx.xx SE4-33 37.31-38.40 73.5 30.5 27.0 30.0 BTSI033 33 xxx.xx SE4-33 38.41-39.60 73.5 30.5 27.0 30.0 BTSI033 33 xxx.xx SE4-36 39.61-40.60 73.5 30.5 30.0 33.0 BTSI036 36 xxx.xx SE4-36 40.61-41.80 73.5 30.5 30.0 33.0 BTSI036 36 xxx.xx SE4-36 41.81-43.00 73.5 30.5 30.0 33.0 BTSI036 36 xxx.xx SE4-39 43.01-44.30 75.0 30.5 33.0 36.0 BTSI039 39 труба 2 режущие кромки TaeguTec 109 |
|||||
