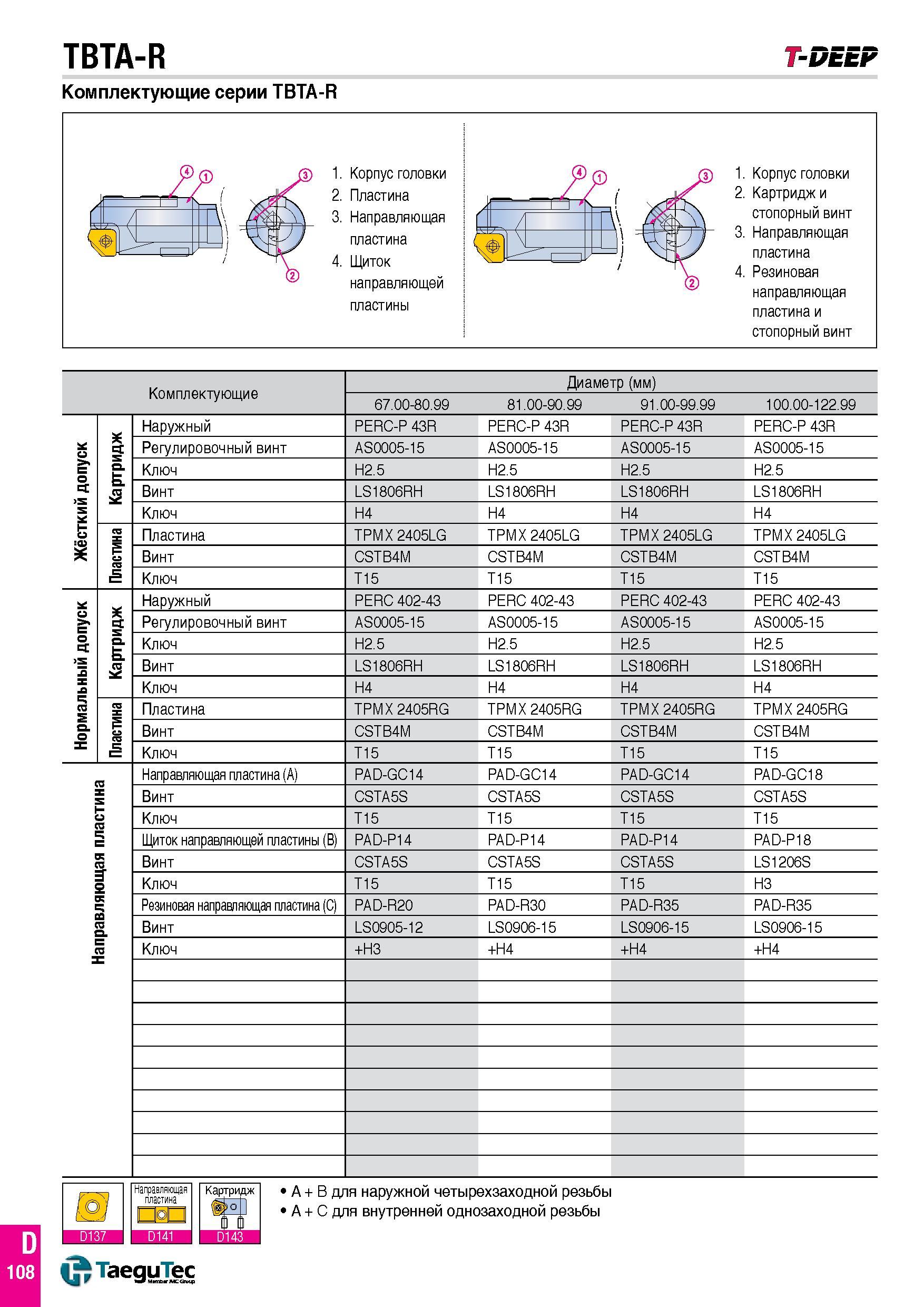

TBTA-R T-DEEF Комплектующие серии TBTA-R 1. Корпус головки j 2. Картридж и \ /ЩЪ. v\ стопорный винт чГс уз 3. Направляющая пластина 4. Резиновая направляющая пластина и стопорный винт Комплектующие Диаметр (мм) 67.00-80.99 81.00-90.99 91.00-99.99 100.00-122.99 Жёсткий допуск Картридж Наружный PERC-P 43R PERC-P 43R PERC-P 43R PERC-P 43R Регулировочный винт AS0005-15 AS0005-15 AS0005-15 AS0005-15 Ключ H2.5 H2.5 H2.5 H2.5 Винт LS1806RH LS1806RH LS1806RH LS1806RH Ключ H4 H4 H4 H4 Пластина Пластина TPMX 2405LG TPMX 2405LG TPMX 2405LG TPMX 2405LG Винт CSTB4M CSTB4M CSTB4M CSTB4M Ключ T15 T15 T15 T15 Нормальный допуск Картридж Наружный PERC 402-43 PERC 402-43 PERC 402-43 PERC 402-43 Регулировочный винт AS0005-15 AS0005-15 AS0005-15 AS0005-15 Ключ H2.5 H2.5 H2.5 H2.5 Винт LS1806RH LS1806RH LS1806RH LS1806RH Ключ H4 H4 H4 H4 Пластина Пластина TPMX 2405RG TPMX 2405RG TPMX 2405RG TPMX 2405RG Винт CSTB4M CSTB4M CSTB4M CSTB4M Ключ T15 T15 T15 T15 Направляющая пластина Направляющая пластина (A) PAD-GC14 PAD-GC14 PAD-GC14 PAD-GC18 Винт CSTA5S CSTA5S CSTA5S CSTA5S Ключ T15 T15 T15 T15 Щиток направляющей пластины (B) PAD-P14 PAD-P14 PAD-P14 PAD-P18 Винт CSTA5S CSTA5S CSTA5S LS1206S Ключ T15 T15 T15 H3 Резиновая направляющая пластина (C) PAD-R20 PAD-R30 PAD-R35 PAD-R35 Винт LS0905-12 LS0906-15 LS0906-15 LS0906-15 Ключ +H3 +H4 +H4 +H4 Направляющая пластина Картридж A + B для наружной четырехзаходной резьбы A + C для внутренней однозаходной резьбы D141 TaeguTec 1. Корпус головки 2. Пластина 3. Направляющая пластина 4. Щиток направляющей пластины
