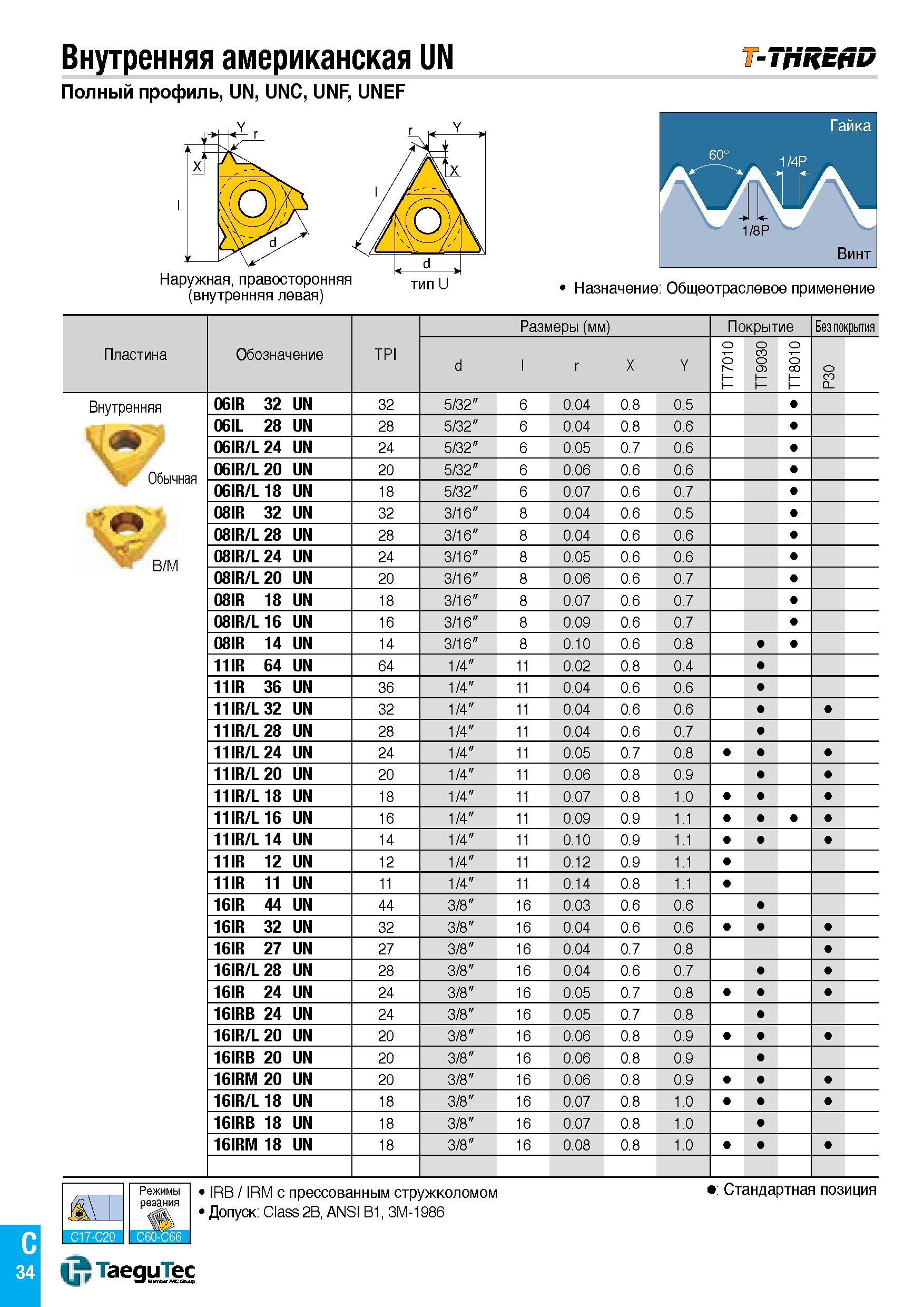

Внутренняя американская UN T-Thread Гайка Полный профиль, UN, UNO, UNF, UNEF 1/8P Винт Назначение Общеотраслевое применение Пластина Обозначение TPI Размеры (мм) Покрытие Без покрытия d l r X Y TT7010 TT9030 TT8010 о 3 CL 06IR 32 UN 32 5/32" 6 0.04 0.8 0.5 06IL 28 UN 28 5/32" 6 0.04 0.8 0.6 06IR/L 24 UN 24 5/32" 6 0.05 0.7 0.6 06IR/L 20 UN 20 5/32" 6 0.06 0.6 0.6 06IR/L 18 UN 18 5/32" 6 0.07 0.6 0.7 08IR 32 UN 32 3/16" 8 0.04 0.6 0.5 08IR/L 28 UN 28 3/16" 8 0.04 0.6 0.6 08IR/L 24 UN 24 3/16" 8 0.05 0.6 0.6 08IR/L 20 UN 20 3/16" 8 0.06 0.6 0.7 08IR 18 UN 18 3/16" 8 0.07 0.6 0.7 08IR/L 16 UN 16 3/16" 8 0.09 0.6 0.7 08IR 14 UN 14 3/16" 8 0.10 0.6 0.8 11IR 64 UN 64 1/4" 11 0.02 0.8 0.4 11IR 36 UN 36 1/4" 11 0.04 0.6 0.6 11IR/L 32 UN 32 1/4" 11 0.04 0.6 0.6 11IR/L 28 UN 28 1/4" 11 0.04 0.6 0.7 11IR/L 24 UN 24 1/4" 11 0.05 0.7 0.8 11IR/L 20 UN 20 1/4" 11 0.06 0.8 0.9 11IR/L 18 UN 18 1/4" 11 0.07 0.8 1.0 11IR/L 16 UN 16 1/4" 11 0.09 0.9 1.1 11IR/L 14 UN 14 1/4" 11 0.10 0.9 1.1 11IR 12 UN 12 1/4" 11 0.12 0.9 1.1 11IR 11 UN 11 1/4" 11 0.14 0.8 1.1 16IR 44 UN 44 3/8" 16 0.03 0.6 0.6 16IR 32 UN 32 3/8" 16 0.04 0.6 0.6 16IR 27 UN 27 3/8" 16 0.04 0.7 0.8 16IR/L 28 UN 28 3/8" 16 0.04 0.6 0.7 16IR 24 UN 24 3/8" 16 0.05 0.7 0.8 16IRB 24 UN 24 3/8" 16 0.05 0.7 0.8 16IR/L 20 UN 20 3/8" 16 0.06 0.8 0.9 16IRB 20 UN 20 3/8" 16 0.06 0.8 0.9 16IRM 20 UN 20 3/8" 16 0.06 0.8 0.9 16IR/L 18 UN 18 3/8" 16 0.07 0.8 1.0 16IRB 18 UN 18 3/8" 16 0.07 0.8 1.0 16IRM 18 UN 18 3/8" 16 0.08 0.8 1.0 Внутренняя Обычная B/M IRB IRM с прессованным стружколомом Допуск Class 2B, ANSI B1, 3M-1986 Стандартная позиция U TaeguTec C 34
