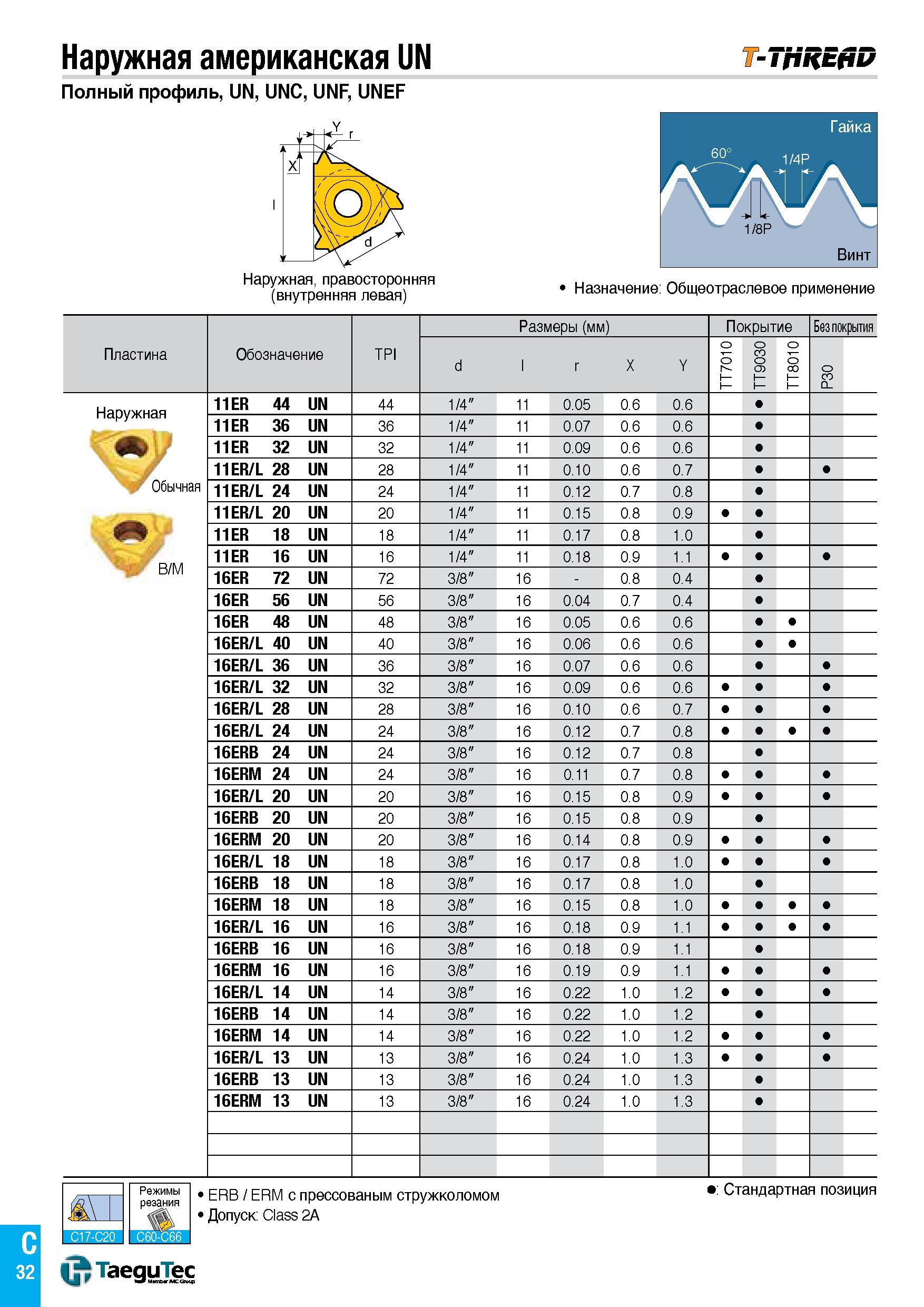

Наружная американская UN T-Thread Гайка Полный профиль, UN, UNO, UNF, UNEF 1/8P Винт Наружная, правосторонняя (внутренняя левая) Назначение Общеотраслевое применение Пластина Обозначение TPI Размеры (мм) Покрытие Без покрытия d l r X Y TT7010 TT9030 TT8010 о 3 CL 11ER 44 UN 44 1/4" 11 0.05 0.6 0.6 11ER 36 UN 36 1/4" 11 0.07 0.6 0.6 11ER 32 UN 32 1/4" 11 0.09 0.6 0.6 11ER/L 28 UN 28 1/4" 11 0.10 0.6 0.7 11ER/L 24 UN 24 1/4" 11 0.12 0.7 0.8 11ER/L 20 UN 20 1/4" 11 0.15 0.8 0.9 11ER 18 UN 18 1/4" 11 0.17 0.8 1.0 11ER 16 UN 16 1/4" 11 0.18 0.9 1.1 16ER 72 UN 72 3/8" 16 - 0.8 0.4 16ER 56 UN 56 3/8" 16 0.04 0.7 0.4 16ER 48 UN 48 3/8" 16 0.05 0.6 0.6 16ER/L 40 UN 40 3/8" 16 0.06 0.6 0.6 16ER/L 36 UN 36 3/8" 16 0.07 0.6 0.6 16ER/L 32 UN 32 3/8" 16 0.09 0.6 0.6 16ER/L 28 UN 28 3/8" 16 0.10 0.6 0.7 16ER/L 24 UN 24 3/8" 16 0.12 0.7 0.8 16ERB 24 UN 24 3/8" 16 0.12 0.7 0.8 16ERM 24 UN 24 3/8" 16 0.11 0.7 0.8 16ER/L 20 UN 20 3/8" 16 0.15 0.8 0.9 16ERB 20 UN 20 3/8" 16 0.15 0.8 0.9 16ERM 20 UN 20 3/8" 16 0.14 0.8 0.9 16ER/L 18 UN 18 3/8" 16 0.17 0.8 1.0 16ERB 18 UN 18 3/8" 16 0.17 0.8 1.0 16ERM 18 UN 18 3/8" 16 0.15 0.8 1.0 16ER/L 16 UN 16 3/8" 16 0.18 0.9 1.1 16ERB 16 UN 16 3/8" 16 0.18 0.9 1.1 16ERM 16 UN 16 3/8" 16 0.19 0.9 1.1 16ER/L 14 UN 14 3/8" 16 0.22 1.0 1.2 16ERB 14 UN 14 3/8" 16 0.22 1.0 1.2 16ERM 14 UN 14 3/8" 16 0.22 1.0 1.2 16ER/L 13 UN 13 3/8" 16 0.24 1.0 1.3 16ERB 13 UN 13 3/8" 16 0.24 1.0 1.3 16ERM 13 UN 13 3/8" 16 0.24 1.0 1.3 Наружная Обычная B/M ERB ERM с прессованым стружколомом Допуск Class 2A Стандартная позиция U TaeguTec C 32
