Каталог TAEGUTEC 2015 Инструмент режущий Оснастка Стр. C20 0445 Lab2u

Обновлено 2020-04-13 15:05:35

Режущий инструмент, инструментальная оснастка и приспособления / Cutting tools, tooling system and workholding TAEGUTEC \| Каталог TAEGUTEC 2015 Металлорежущий инструмент и оснастка (Всего 1627 стр.)

445 Каталог TAEGUTEC 2015 Металлорежущий инструмент и инструментальная оснастка Стр.C20

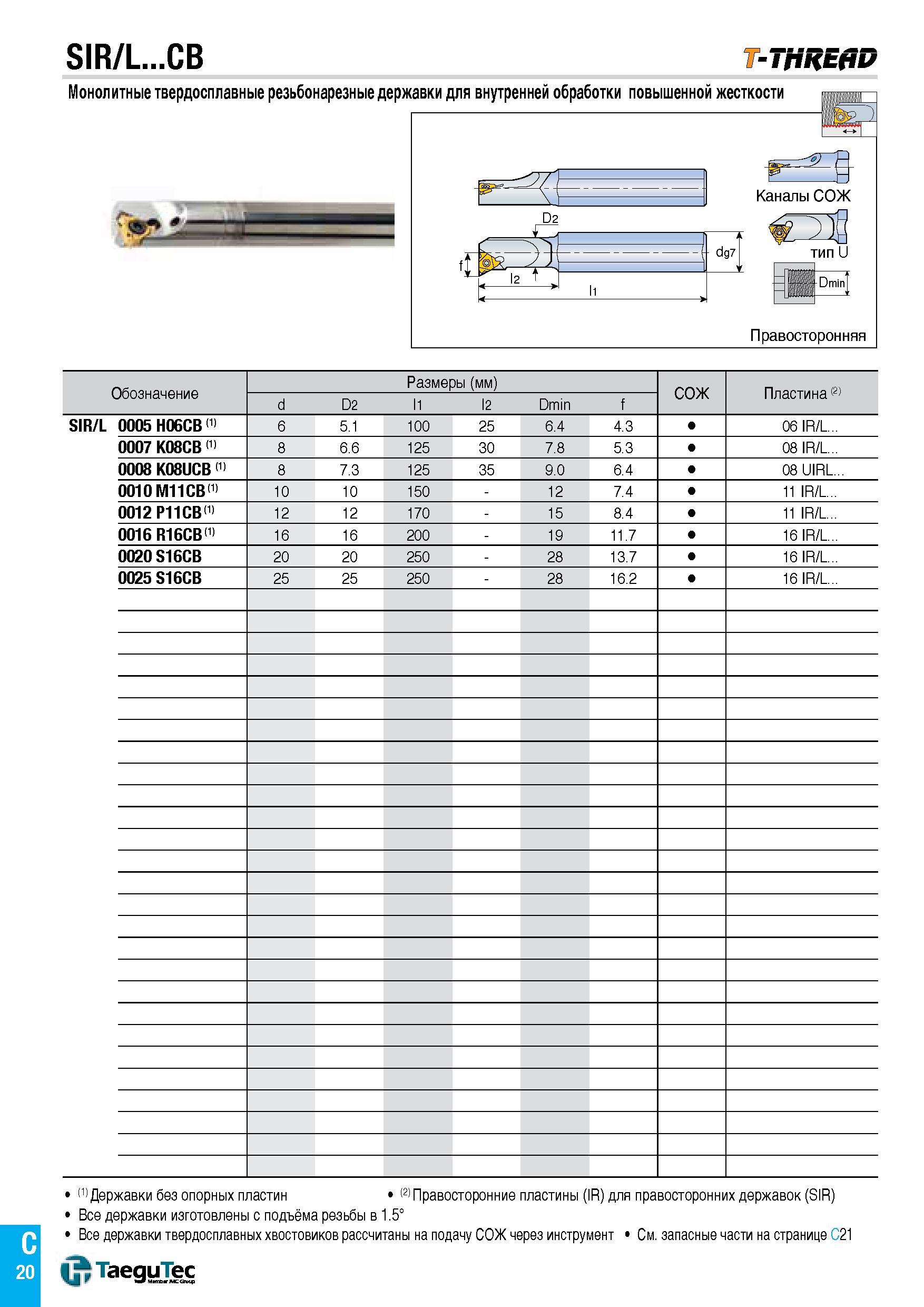

Каталог TAEGUTEC 2015 Инструмент режущий Оснастка Стр. C20 0445 Lab2u SIR/L CB -THREAD Монолитные твердосплавные резьбонарезные державки для внутренней обработки повышенной жесткости D2 L 1 dg7 Г"'2 f и Правосторонняя Обозначение Размеры (мм) СОЖ Пластина (2) d D2 11 12 Dmin f SIR/L 0005 H06CBi1i 6 5.1 100 25 6.4 4.3 06 IR/L 0007 K08CB1:1:1 8 6.6 125 30 7.8 5.3 08 IR/L 0008 K08UCB1:1:1 8 7.3 125 35 9.0 6.4 08 UIRL 0010 M11CB 1:1:1 10 10 150 - 12 7.4 11 IR/L 0012 P11CB <1> 12 12 170 - 15 8.4 11 IR/L 0016 R16CB1:1:1 16 16 200 - 19 11.7 16 IR/L 0020 S16CB 20 20 250 - 28 13.7 16 IR/L 0025 S16CB 25 25 250 - 28 16.2 16 IR/L (1) Державки без опорных пластин (2) Правосторонние пластины (IR) для правосторонних державок (SIR) Все державки изготовлены с подъёма резьбы в 1.5° Все державки твердосплавных хвостовиков рассчитаны на подачу СОЖ через инструмент См. запасные части на странице C21 U TaeguTec C 20
