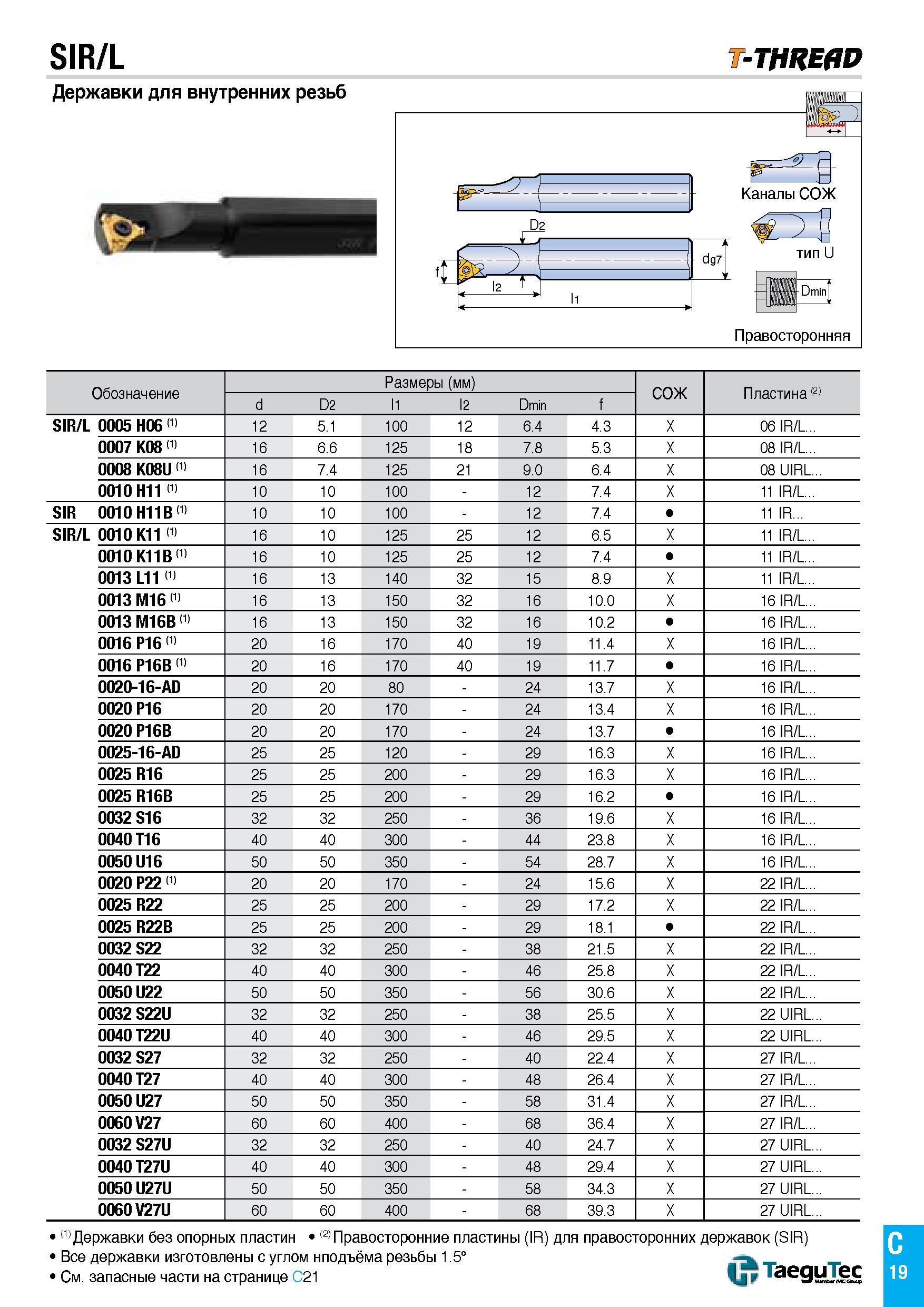

SIR/L T-THREAD Державки для внутренних резьб Обозначение Размеры (мм) СОЖ Пластина (2) d D2 11 12 Dmin f SIR/L 0005 H06 1:1:1 12 5.1 100 12 6.4 4.3 X 06 IR/L 0007 K08 i1' 16 6.6 125 18 7.8 5.3 X 08 IR/L 0008 K08U1:1:1 16 7.4 125 21 9.0 6.4 X 08 UIRL 0010 H11 11 10 10 100 - 12 7.4 X 11 IR/L SIR 0010 H11B 1:1:1 10 10 100 - 12 7.4 11 IR SIR/L 0010 K11 11 16 10 125 25 12 6.5 X 11 IR/L 0010 K11B i1> 16 10 125 25 12 7.4 11 IR/L 0013 L11 i1> 16 13 140 32 15 8.9 X 11 IR/L 0013 M16 1:1:1 16 13 150 32 16 10.0 X 16 IR/L 0013 M16B 1:1:1 16 13 150 32 16 10.2 16 IR/L 0016 P16 i1> 20 16 170 40 19 11.4 X 16 IR/L 0016 P16B i1> 20 16 170 40 19 11.7 16 IR/L 0020-16-AD 20 20 80 - 24 13.7 X 16 IR/L 0020 P16 20 20 170 - 24 13.4 X 16 IR/L 0020 P16B 20 20 170 - 24 13.7 16 IR/L 0025-16-AD 25 25 120 - 29 16.3 X 16 IR/L 0025 R16 25 25 200 - 29 16.3 X 16 IR/L 0025 R16B 25 25 200 - 29 16.2 16 IR/L 0032 S16 32 32 250 - 36 19.6 X 16 IR/L 0040 T16 40 40 300 - 44 23.8 X 16 IR/L 0050 U16 50 50 350 - 54 28.7 X 16 IR/L 0020 P22 i1> 20 20 170 - 24 15.6 X 22 IR/L 0025 R22 25 25 200 - 29 17.2 X 22 IR/L 0025 R22B 25 25 200 - 29 18.1 22 IR/L 0032 S22 32 32 250 - 38 21.5 X 22 IR/L 0040 T22 40 40 300 - 46 25.8 X 22 IR/L 0050 U22 50 50 350 - 56 30.6 X 22 IR/L 0032 S22U 32 32 250 - 38 25.5 X 22 UIRL 0040 T22U 40 40 300 - 46 29.5 X 22 UIRL 0032 S27 32 32 250 - 40 22.4 X 27 IR/L 0040 T27 40 40 300 - 48 26.4 X 27 IR/L 0050 U27 50 50 350 - 58 31.4 X 27 IR/L 0060 V27 60 60 400 - 68 36.4 X 27 IR/L 0032 S27U 32 32 250 - 40 24.7 X 27 UIRL 0040 T27U 40 40 300 - 48 29.4 X 27 UIRL 0050 U27U 50 50 350 - 58 34.3 X 27 UIRL 0060 V27U 60 60 400 - 68 39.3 X 27 UIRL (1) Державки без опорных пластин (2) Правосторонние Все державки изготовлены с углом нподъёма резьбы 1 См. запасные части на странице C21 пластины (IR) 5° для правосторонних державок (SIR) (Jj TaeguTec C 19
