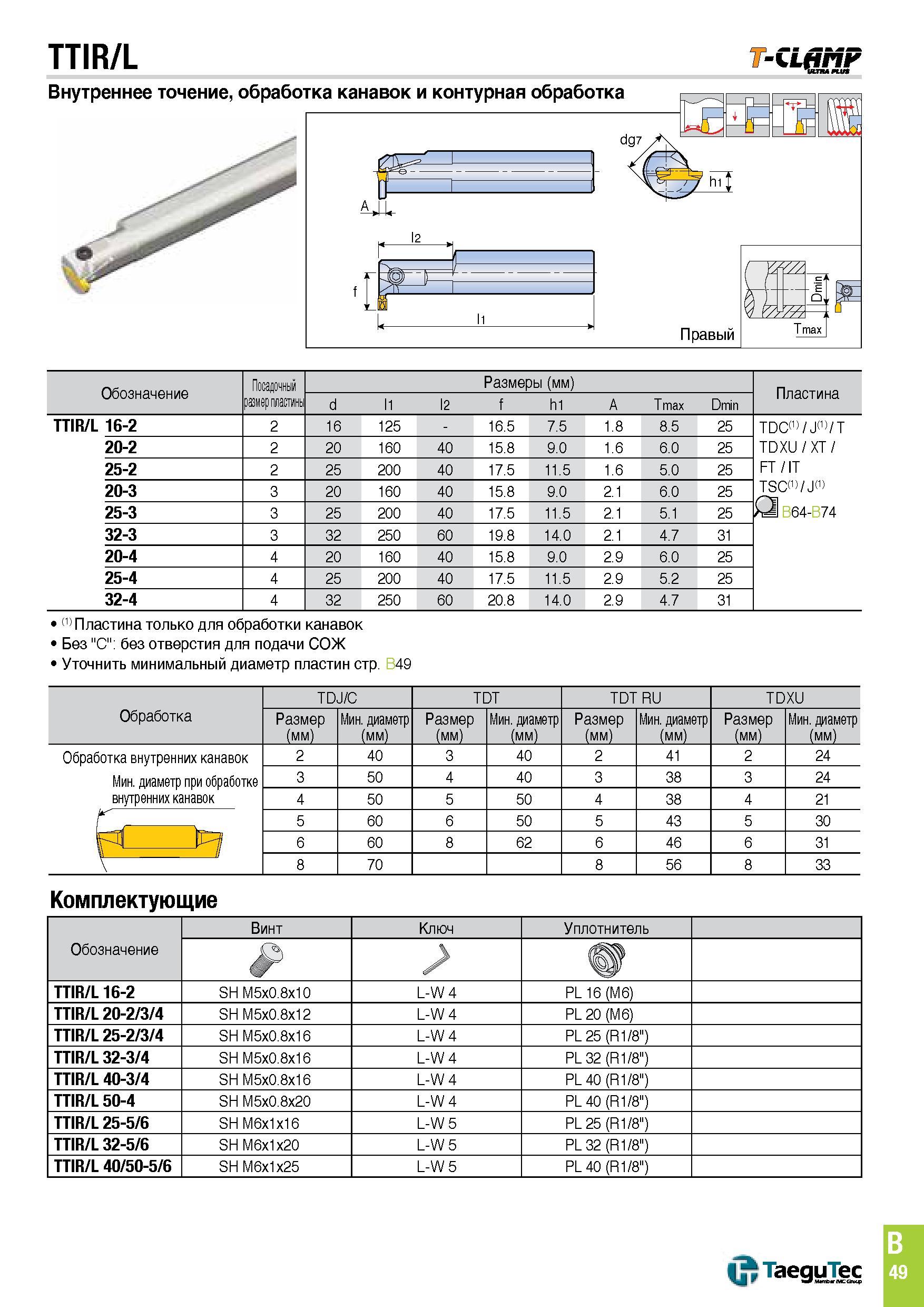

TTIR/L Внутреннее точение, обработка канавок и контурная обработка -CLjfjjMF Правый Обозначение Посадочный размер пластины Размеры (мм) Пластина d 11 12 f h1 A Tmax Dmin TTIR/L 16-2 2 16 125 - 16.5 7.5 1.8 8.5 25 TDC(1) J<1> T 20-2 2 20 160 40 15.8 9.0 1.6 6.0 25 TDXU XT 25-2 2 25 200 40 17.5 11.5 1.6 5.0 25 FT IT 20-3 3 20 160 40 15.8 9.0 2.1 6.0 25 TSC<1> J<1> 25-3 3 25 200 40 17.5 11.5 2.1 5.1 25 B64-B74 32-3 3 32 250 60 19.8 14.0 2.1 4.7 31 20-4 4 20 160 40 15.8 9.0 2.9 6.0 25 25-4 4 25 200 40 17.5 11.5 2.9 5.2 25 32-4 4 32 250 60 20.8 14.0 2.9 4.7 31 (1) Пластина только для обработки канавок Без "C" без отверстия для подачи СОЖ Уточнить минимальный диаметр пластин стр. 49 Обработка TDJ/C TDT TDT RU TDXU Размер (мм) Мин. диаметр (мм) Размер (мм) Мин. диаметр (мм) Размер (мм) Мин. диаметр (мм) Размер (мм) Мин. диаметр (мм) Обработка внутренних канавок Мин. диаметр при обработке внутренних канавок 2 40 3 40 2 41 2 24 3 50 4 40 3 38 3 24 4 50 5 50 4 38 4 21 5 60 6 50 5 43 5 30 И и 6 60 8 62 6 46 6 31 \ 8 70 8 56 8 33 Комплектующие Обозначение Винт Ключ Уплотнитель 8 TTIR/L 16-2 SH M5x0.8x10 L-W 4 PL 16 (M6) TTIR/L 20-2/3/4 SH M5x0.8x12 L-W 4 PL 20 (M6) TTIR/L 25-2/3/4 SH M5x0.8x16 L-W 4 PL 25 (R1/8") TTIR/L 32-3/4 SH M5x0.8x16 L-W 4 PL 32 (R1/8") TTIR/L 40-3/4 SH M5x0.8x16 L-W 4 PL 40 (R1/8") TTIR/L 50-4 SH M5x0.8x20 L-W 4 PL 40 (R1/8") TTIR/L 25-5/6 SH M6x1x16 L-W 5 PL 25 (R1/8") TTIR/L 32-5/6 SH M6x1x20 L-W 5 PL 32 (R1/8") TTIR/L 40/50-5/6 SH M6x1x25 L-W 5 PL 40 (R1/8") (Jj TaeguTec B 49
