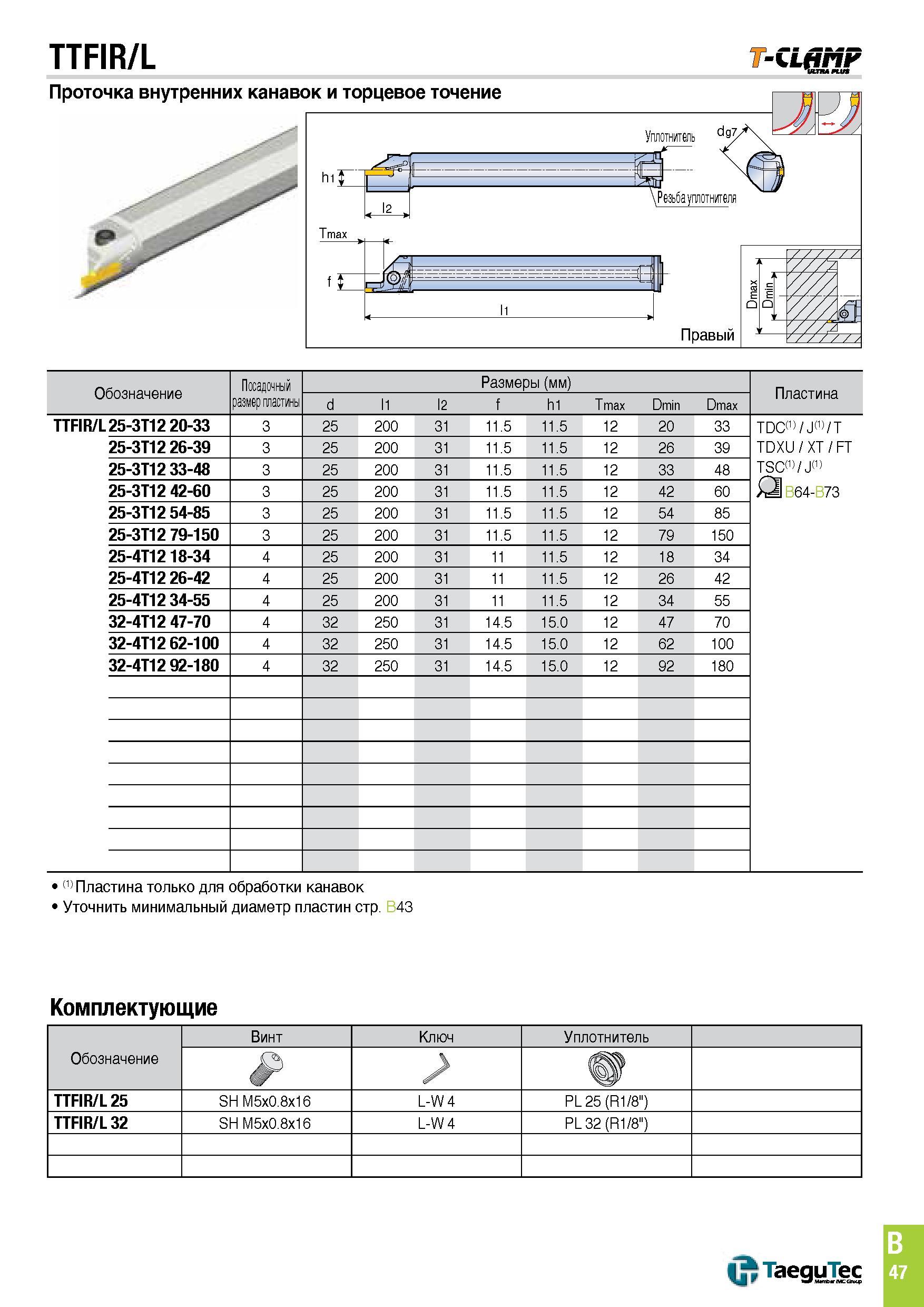

TTFIR/L Проточка внутренних канавок и торцевое точение -CLjfjjMF Уплотнитель d1/ SF \Резьбс уплотнителя Tmax A . „ - F 1 ii Правый Обозначение Посадочный размер пластины Размеры (мм) Пластина d 11 12 f h1 Tmax Dmin Dmax TTFIR/L 25-3T12 20-33 3 25 200 31 11.5 11.5 12 20 33 TDC(1) Jf1' T TDXU XT FT TSC(1) J B64-B73 25-3T12 26-39 3 25 200 31 11.5 11.5 12 26 39 25-3T12 33-48 3 25 200 31 11.5 11.5 12 33 48 25-3T12 42-60 3 25 200 31 11.5 11.5 12 42 60 25-3T12 54-85 3 25 200 31 11.5 11.5 12 54 85 25-3T12 79-150 3 25 200 31 11.5 11.5 12 79 150 25-4T12 18-34 4 25 200 31 11 11.5 12 18 34 25-4T12 26-42 4 25 200 31 11 11.5 12 26 42 25-4T12 34-55 4 25 200 31 11 11.5 12 34 55 32-4T12 47-70 4 32 250 31 14.5 15.0 12 47 70 32-4T12 62-100 4 32 250 31 14.5 15.0 12 62 100 32-4T12 92-180 4 32 250 31 14.5 15.0 12 92 180 (1) Пластина только для обработки канавок Уточнить минимальный диаметр пластин стр. B43 Комплектующие Обозначение Винт Ключ Уплотнитель & У TTFIR/L 25 SH M5x0.8x16 L-W 4 PL 25 (R1/8") TTFIR/L 32 SH M5x0.8x16 L-W 4 PL 32 (R1/8") (Jj TaeguTec B 47
