348 Каталог TAEGUTEC 2015 Металлорежущий инструмент и инструментальная оснастка Стр.B37

Каталог TAEGUTEC 2015 Инструмент режущий Оснастка Стр. B37 0348 Lab2u

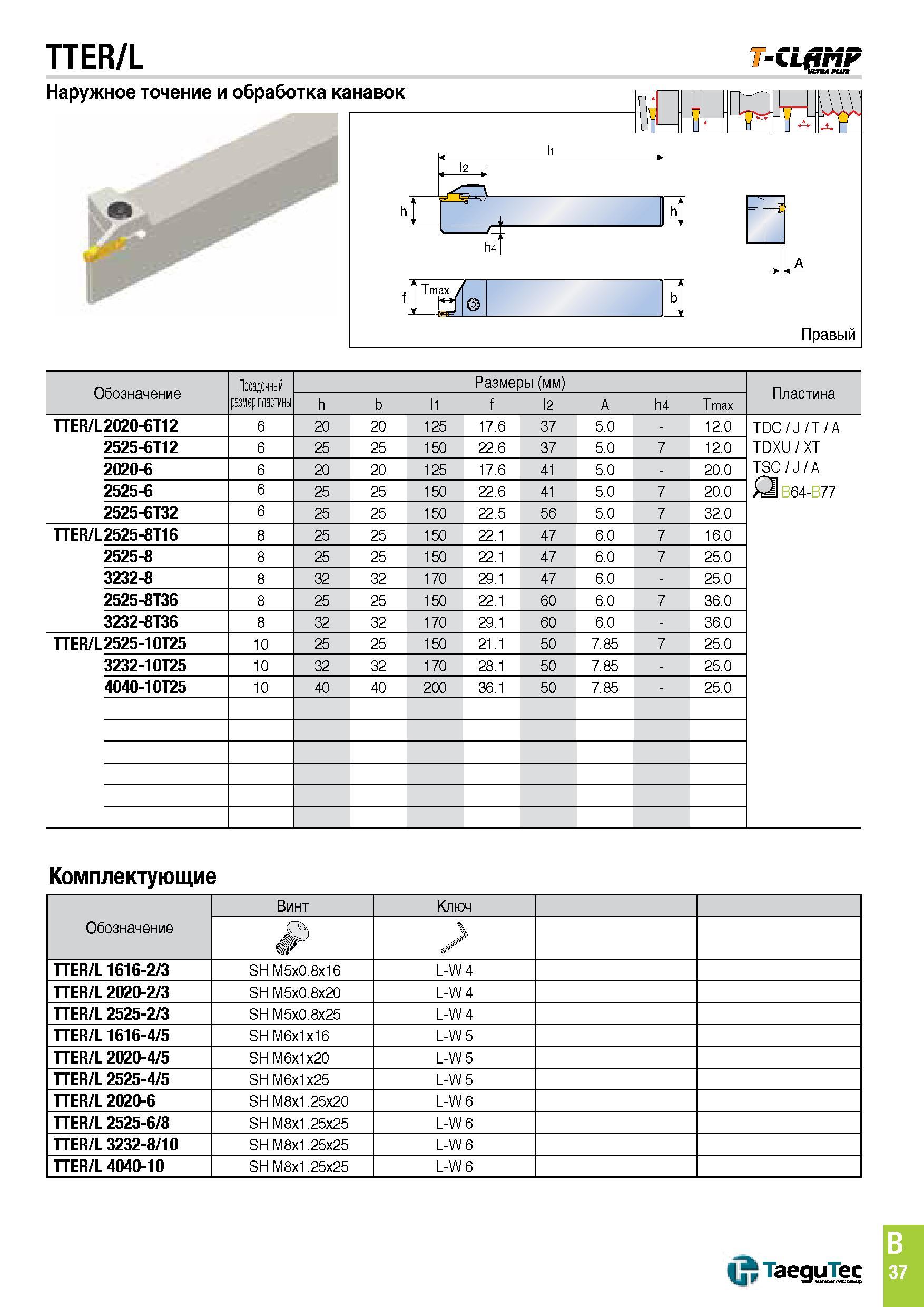

TTER/L Наружное точение и обработка канавок -CLjfjjMF < 12 hi h4 Правый h b Обозначение Посадочный размер пластины Размеры (мм) Пластина h b 11 f 12 А h4 Tmax TTER/L2020-6T12 6 20 20 125 17.6 37 5.0 - 12.0 TDC J/T/А TDXU XT TSC J/А 64- 77 2525-6T12 6 25 25 150 22.6 37 5.0 7 12.0 2020-6 6 20 20 125 17.6 41 5.0 - 20.0 2525-6 6 25 25 150 22.6 41 5.0 7 20.0 2525-6T32 6 25 25 150 22.5 56 5.0 7 32.0 TTER/L2525-8T16 8 25 25 150 22.1 47 6.0 7 16.0 2525-8 8 25 25 150 22.1 47 6.0 7 25.0 3232-8 8 32 32 170 29.1 47 6.0 - 25.0 2525-8T36 8 25 25 150 22.1 60 6.0 7 36.0 3232-8T36 8 32 32 170 29.1 60 6.0 - 36.0 TTER/L 2525-10T25 10 25 25 150 21.1 50 7.85 7 25.0 3232-10T25 10 32 32 170 28.1 50 7.85 - 25.0 4040-10T25 10 40 40 200 36.1 50 7.85 - 25.0 Комплектующие (Jj TaeguTec B 37
