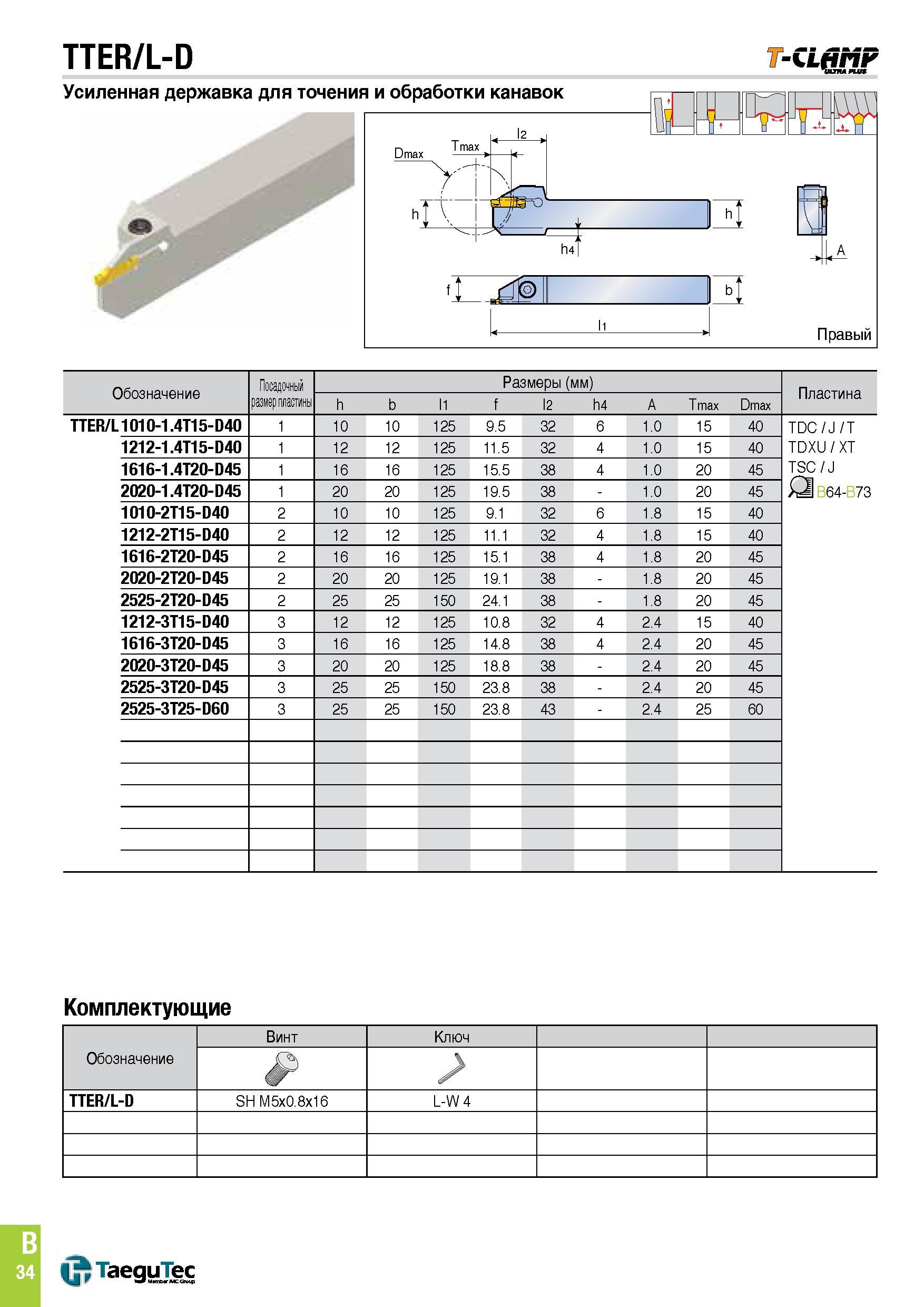

TTER/L-D Усиленная державка для точения и обработки канавок T-CL MF Dmax Tmax w IV 1Г/ 3=0 hi h4 'J cf bl . ll . Правый h Обозначение Посадочный размер пластины Размеры (мм) Пластина h b 11 f 12 h4 А Tmax Dmax TTER/L1010-1.4T15-D40 1 10 10 125 9.5 32 6 1.0 15 40 TDC J/T TDXU XT TSC J О B64-B73 1212-1.4T15-D40 1 12 12 125 11.5 32 4 1.0 15 40 1616-1.4T20-D45 1 16 16 125 15.5 38 4 1.0 20 45 2020-1.4T20-D45 1 20 20 125 19.5 38 - 1.0 20 45 1010-2T15-D40 2 10 10 125 9.1 32 6 1.8 15 40 1212-2T15-D40 2 12 12 125 11.1 32 4 1.8 15 40 1616-2T20-D45 2 16 16 125 15.1 38 4 1.8 20 45 2020-2T20-D45 2 20 20 125 19.1 38 - 1.8 20 45 2525-2T20-D45 2 25 25 150 24.1 38 - 1.8 20 45 1212-3T15-D40 3 12 12 125 10.8 32 4 2.4 15 40 1616-3T20-D45 3 16 16 125 14.8 38 4 2.4 20 45 2020-3T20-D45 3 20 20 125 18.8 38 - 2.4 20 45 2525-3T20-D45 3 25 25 150 23.8 38 - 2.4 20 45 2525-3T25-D60 3 25 25 150 23.8 43 - 2.4 25 60 Комплектующие B 34 U TaeguTec
