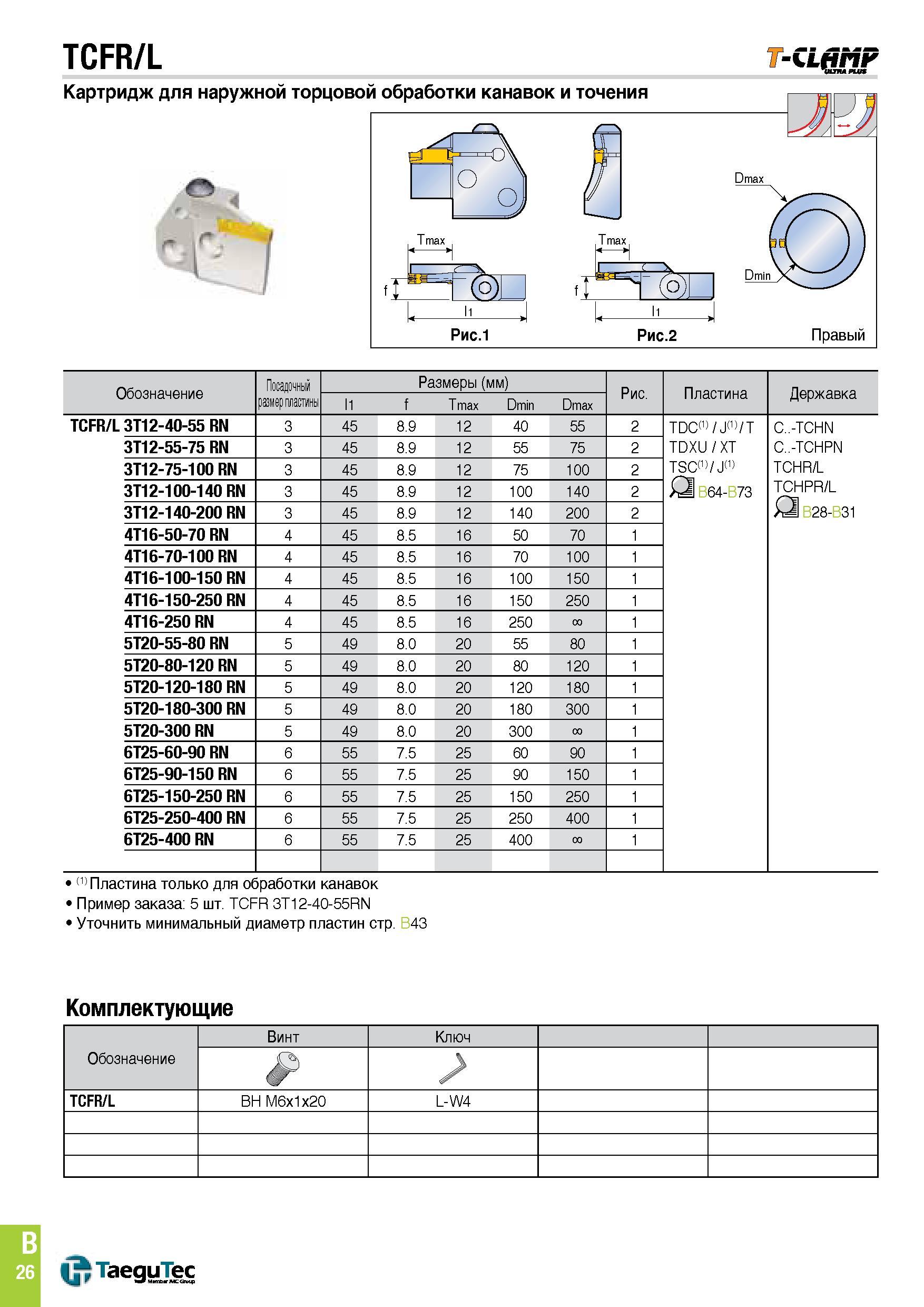

TCFR/L Картридж для наружной торцовой обработки канавок и точения T-CL MF Обозначение Посадочный размер пластины Размеры (мм) Рис. Пластина Державка 11 f Tmax Dmin Dmax TCFR/L 3T12-40-55 RN 3 45 8.9 12 40 55 2 TDC(1) J(1) T TDXU XT TSC(1) J(1) B64-B73 C..-TCHN C..-TCHPN TCHR/L TCHPR/L B28-B31 3T12-55-75 RN 3 45 8.9 12 55 75 2 3T12-75-100 RN 3 45 8.9 12 75 100 2 3T12-100-140 RN 3 45 8.9 12 100 140 2 3T12-140-200 RN 3 45 8.9 12 140 200 2 4T16-50-70 RN 4 45 8.5 16 50 70 1 4T16-70-100 RN 4 45 8.5 16 70 100 1 4T16-100-150 RN 4 45 8.5 16 100 150 1 4T16-150-250 RN 4 45 8.5 16 150 250 1 4T16-250 RN 4 45 8.5 16 250 1 5T20-55-80 RN 5 49 8.0 20 55 80 1 5T20-80-120 RN 5 49 8.0 20 80 120 1 5T20-120-180 RN 5 49 8.0 20 120 180 1 5T20-180-300 RN 5 49 8.0 20 180 300 1 5T20-300 RN 5 49 8.0 20 300 1 6T25-60-90 RN 6 55 7.5 25 60 90 1 6T25-90-150 RN 6 55 7.5 25 90 150 1 6T25-150-250 RN 6 55 7.5 25 150 250 1 6T25-250-400 RN 6 55 7.5 25 250 400 1 6T25-400 RN 6 55 7.5 25 400 1 (1) Пластина только для обработки канавок Пример заказа 5 шт. TCFR 3T12-40-55RN Уточнить минимальный диаметр пластин стр. B43 Комплектующие B 26 U TaeguTec
