335 Каталог TAEGUTEC 2015 Металлорежущий инструмент и инструментальная оснастка Стр.B24

Каталог TAEGUTEC 2015 Инструмент режущий Оснастка Стр. B24 0335 Lab2u

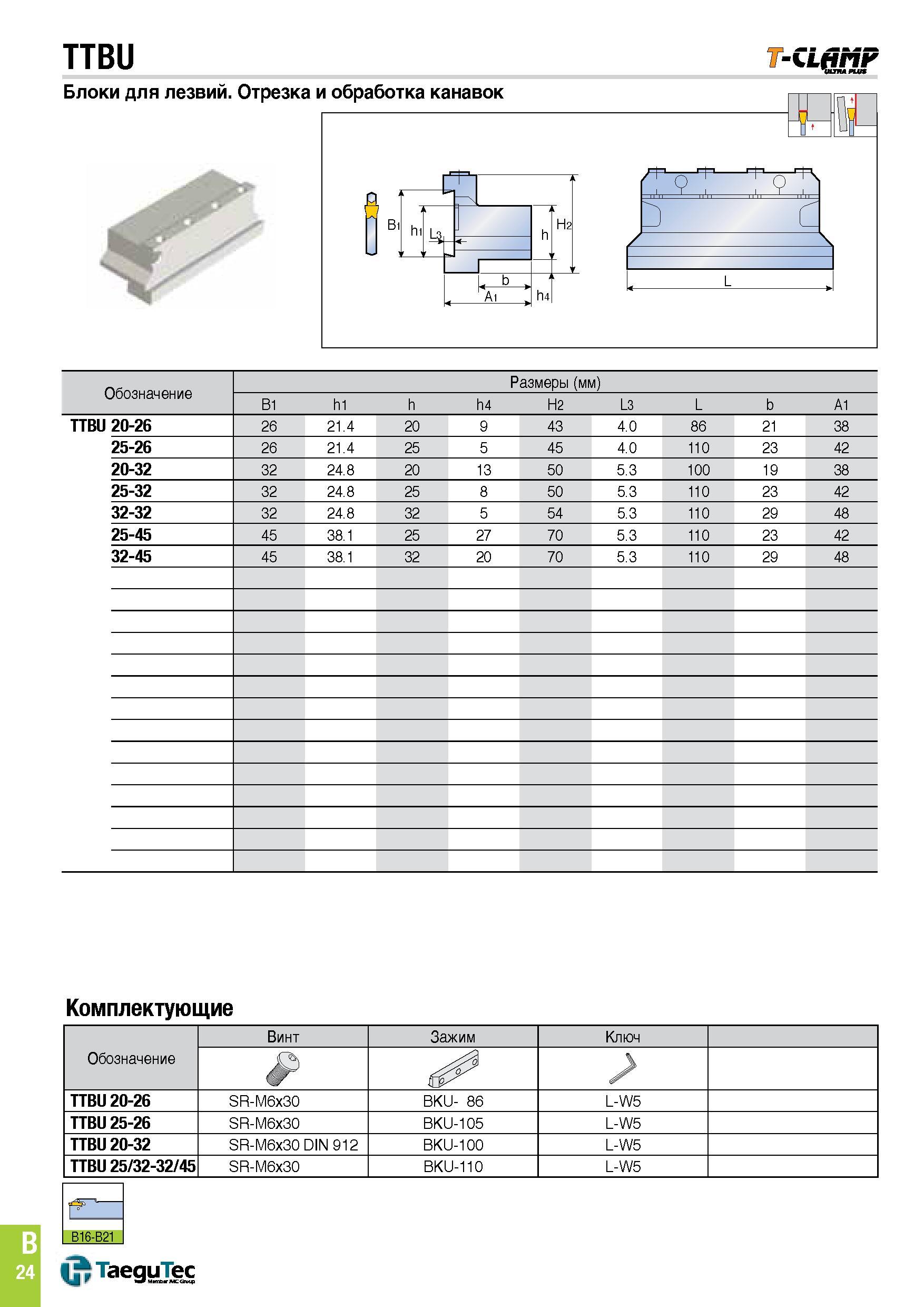

TTBU Блоки для лезвий. Отрезка и обработка канавок T-CL MF С hi H2 Е 9 vO J d h4 h b L Обо;знач(зние Размеры (мм) B1 hi h h4 H2 B3 L b A1 TTBU 20-26 26 21.4 20 3 43 4.0 86 21 38 25-26 26 21.4 25 5 45 4.0 110 23 42 20-32 32 24.8 20 13 50 5.3 100 19 38 25-32 32 24.8 25 8 50 5.3 110 23 42 32-32 32 24.8 32 5 54 5.3 110 29 48 25-45 45 38.1 25 27 70 5.3 110 23 42 32-45 45 38.1 32 20 70 5.3 110 29 48 Комплектующие Обозначение Винт Зажим ключ ё TTBU 20-26 SR-M6x30 BKU- 86 L-W5 TTBU 25-26 SR-M6x30 BKU-105 L-W5 TTBU 20-32 SR-M6x30 DIN 912 BKU-100 L-W5 TTBU 25/32-32/45 SR-M6x30 BKU-110 L-W5 fF B16-B21 U TaeguTec
