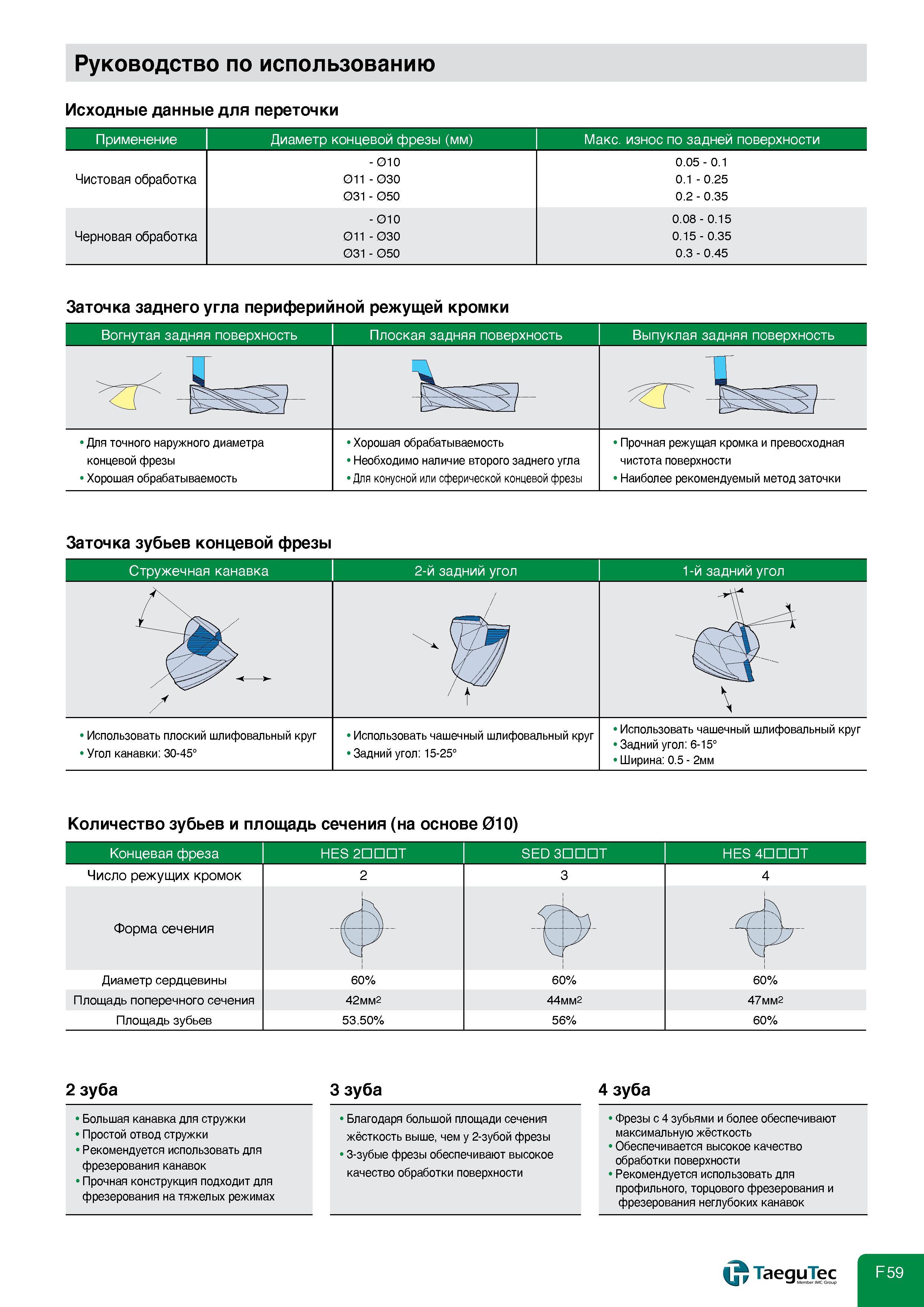

Руководство по использованию Исходные данные для переточки Применение Диаметр концевой фрезы (мм) Макс. износ по задней поверхности - 010 0.05 - 0.1 Чистовая обработка 011 - 030 0.1 - 0.25 031 - 050 0.2 - 0.35 - 010 0.08 - 0.15 Черновая обработка 011 - 030 0.15 - 0.35 031 - 050 0.3 - 0.45 Заточка заднего угла периферийной режущей кромки Вогнутая задняя поверхность Плоская задняя поверхность Выпуклая задняя поверхность Для точного наружного диаметра концевой фрезы Хорошая обрабатываемость Хорошая обрабатываемость Необходимо наличие второго заднего угла Для конусной или сферической концевой фрезы Прочная режущая кромка и превосходная чистота поверхности Наиболее рекомендуемый метод заточки Заточка зубьев концевой фрезы Стружечная канавка 2-й задний угол 1-й задний угол Дг4 у ('' Использовать плоский шлифовальный круг Угол канавки: 30-45 Использовать чашечный шлифовальный круг Задний угол: 15-25 Использовать чашечный шлифовальный круг Задний угол: 6-15 Ширина: 0.5 - 2мм Количество зубьев и площадь сечения (на основе 010) Концевая фреза Число режущих кромок Форма сечения Диаметр сердцевины Площадь поперечного сечения Площадь зубьев HES 2ИЮПТ 2 SED 3ИЮПТ 3 60% 44мм2 56% HES 4ИЮПТ 4 60% 47мм2 60% 2 зуба 3 зуба Большая канавка для стружки Простой отвод стружки Рекомендуется использовать для фрезерования канавок Прочная конструкция подходит для фрезерования на тяжелых режимах Благодаря большой площади сечения жёсткость выше чем у 2-зубой фрезы 3-зубые фрезы обеспечивают высокое качество обработки поверхности 4 зуба Фрезы с 4 зубьями и более обеспечивают максимальную жёсткость Обеспечивается высокое качество обработки поверхности Рекомендуется использовать для профильного торцового фрезерования и фрезерования неглубоких канавок TaeguTec
