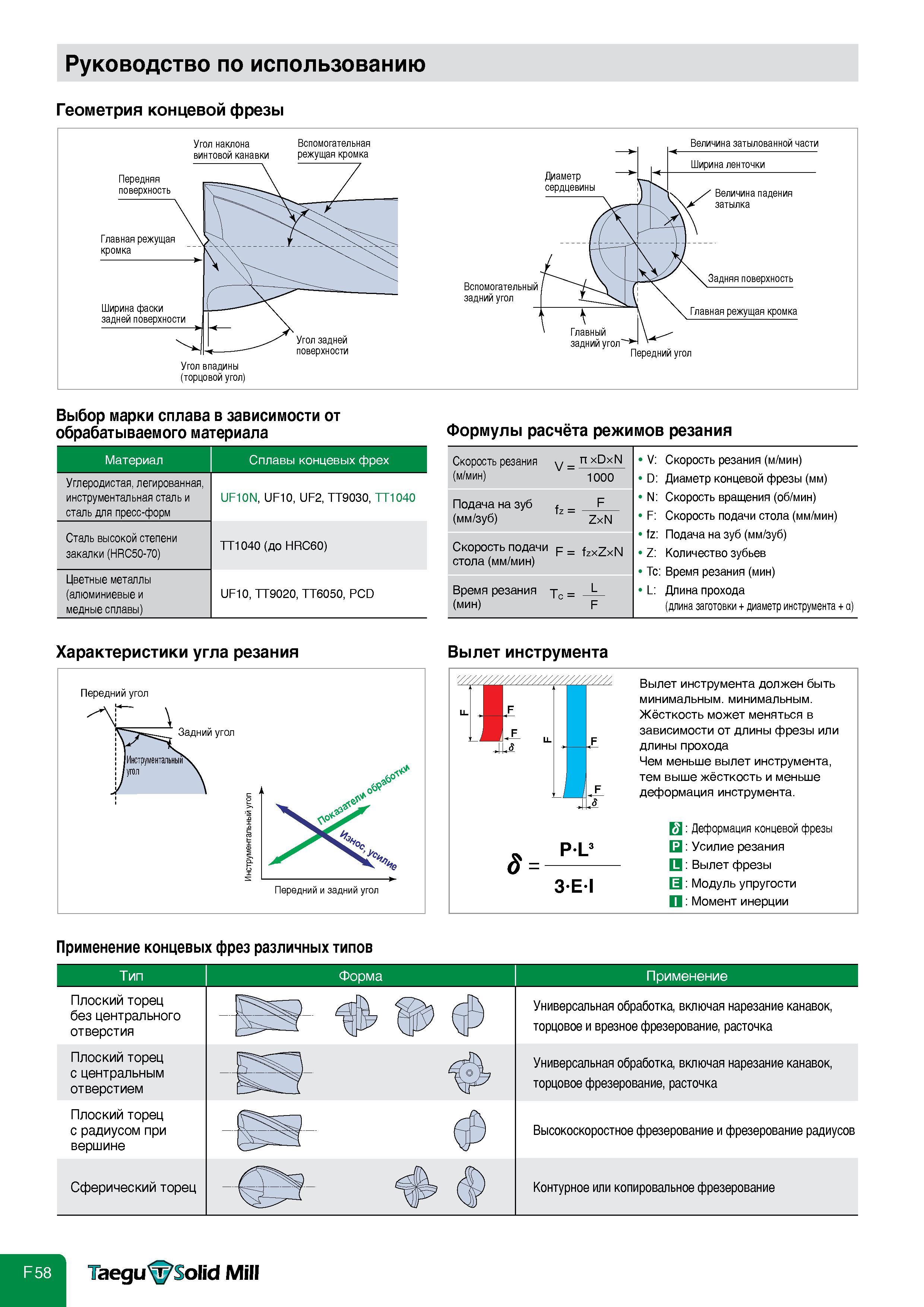

Руководство по использованию Геометрия концевой фрезы Угол наклона Вспомогательная винтовой канавки режущая кромка Угол впадины (торцовой угол) Величина затылованной части Выбор марки сплава в зависимости от обрабатываемого материала Формулы расчёта режимов резания Материал Сплавы концевых фрех Углеродистая легированная инструментальная сталь и сталь для пресс-форм UF10N UF10 UF2 TT9030 TT1040 Сталь высокой степени закалки (HRC50-70) TT1040 (до HRC60) Цветные металлы (алюминиевые и медные сплавы) UF10 TT9020 TT6050 PCD Скорость резания V xDxN V: Скорость резания (м/мин) (м/мин) 1000 D: Диаметр концевой фрезы (мм) Подача на зуб f F N: Скорость вращения (об/мин) (мм зуб) ZxN F: Скорость подачи стола (мм/мин) Скорость подачи f fzXzxN стола (мм/мин) fz: Подача на зуб (мм зуб) Z: Количество зубьев Tc Время резания (мин) Время резания jc L L: Длина прохода (мин) F (длина заготовки + диаметр инструмента + а) Характеристики угла резания Вылет инструмента Передний угол Передний и задний угол P L3 3 E I Вылет инструмента должен быть минимальным. минимальным. Жёсткость может меняться в зависимости от длины фрезы или длины прохода Чем меньше вылет инструмента тем выше жёсткость и меньше деформация инструмента. 0: Деформация концевой фрезы P : Усилие резания L : Вылет фрезы E : Модуль упругости I : Момент инерции Применение концевых фрез различных типов Форма Плоский торец без центрального отверстия Плоский торец с центральным отверстием Плоский торец с радиусом при вершине Сферический торец Применение Универсальная обработка включая нарезание канавок торцовое и врезное фрезерование расточка Универсальная обработка включая нарезание канавок торцовое фрезерование расточка Высокоскоростное фрезерование и фрезерование радиусов Контурное или копировальное фрезерование Taegu Solid Mill Тип
