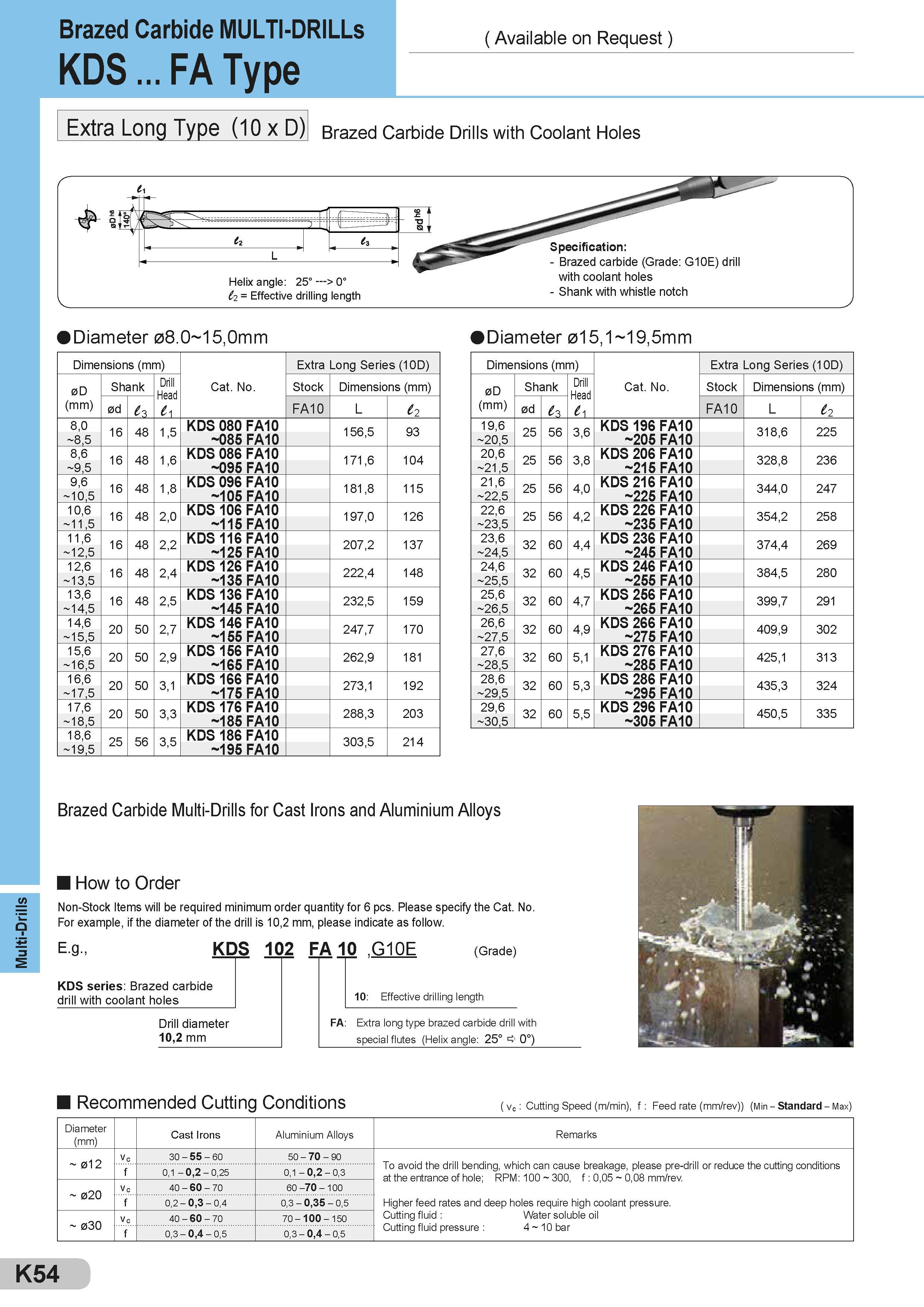

Multi-Drills Brazed Carbide MULTI-DRILLs KDS ... FA Type Extra Long Type (10 x D) ( Available on Request ) Brazed Carbide Drills with Coolant Holes Diameter 08.0 15,0mm Diameter 0l5,1 19,5mm Dimensions (mm) Размеры указаны в мм Cat. No. Extra Long Series (10D) m) Shank Drill Head 11 Stock Dimensions (mm) Размеры указаны в мм 0d 13 FA10 L 12 8,0 8,5 16 48 1,5 KDS 080 FA10 085 FA10 156,5 93 8,6 9,5 16 48 1,6 KDS 086 FA10 095 FA10 171,6 1 04 5 <°-o O r- l 16 48 1,8 KDS 096 FA10 105 FA10 181,8 115 10,6 11,5 16 48 2,0 KDS 106 FA10 115 FA10 197,0 1 26 11,6 12,5 16 48 2,2 KDS 116 FA10 125 FA10 207,2 137 12,6 13,5 16 48 2,4 KDS 126 FA10 135 FA10 222,4 148 13,6 14,5 16 48 2,5 KDS 136 FA10 145 FA10 232,5 1 59 14,6 15,5 20 50 2,7 KDS 146 FA10 155 FA10 247,7 1 70 15,6 16,5 20 50 2,9 KDS 156 FA10 165 FA10 262,9 1 81 16,6 17,5 20 50 3,1 KDS 166 FA10 175 FA10 273,1 1 92 17,6 18,5 20 50 3,3 KDS 176 FA10 185 FA10 288,3 203 18,6 19,5 25 56 3,5 KDS 186 FA10 195 FA10 303,5 21 4 Dimensions (mm) Размеры указаны в мм Cat. No. Extra Long Series (10D) (m0 m) Shank Drill Head 11 Stock Dimensions (mm) Размеры указаны в мм 0d 13 FA10 L 12 19,6 20,5 25 56 3,6 KDS 196 FA10 205 FA10 318,6 225 20,6 21,5 25 56 3,8 KDS 206 FA10 215 FA10 328,8 236 21,6 22,5 25 56 4,0 KDS 216 FA10 225 FA10 344,0 247 22,6 23,5 25 56 4,2 KDS 226 FA10 235 FA10 354,2 258 23,6 24,5 32 60 4,4 KDS 236 FA10 245 FA10 374,4 269 24,6 25,5 32 60 4,5 KDS 246 FA10 255 FA10 384,5 280 25,6 26,5 32 60 4,7 KDS 256 FA10 265 FA10 399,7 291 26,6 27,5 32 60 4,9 KDS 266 FA10 275 FA10 409,9 302 27,6 28,5 32 60 5,1 KDS 276 FA10 285 FA10 425,1 31 3 28,6 29,5 32 60 5,3 KDS 286 FA10 295 FA10 435,3 324 29,6 30,5 32 60 5,5 KDS 296 FA10 305 FA10 450,5 335 Brazed Carbide Multi-Drills for Cast Irons and Aluminium Alloys How to Order Non-Stock Items will be required minimum order quantity for 6 pcs. Please specify the Cat. No. For example, if the diameter of the drill is 10,2 mm, please indicate as follow. E.g., KDS 102 FA 10 ,G10E KDS series: Brazed carbide drill with coolant holes Drill diameter 10,2 mm (Grade) 10: Effective drilling length FA: Extra long type brazed carbide drill with special flutes (Helix angle: 25° A 0°) Recommended Cutting Conditions ( vc : Cutting Speed (m/min), f : Feed rate (mm/rev)) (Min - Standard - Max) Diameter (mm) Cast Irons Aluminium Alloys 012 vc 30 - 55 - 60 50 - 70 - 90 f 0,1 - 0,2 - 0,25 0,1 - 0,2 - 0,3 020 vc 40 - 60 - 70 60 -70 - 100 f 0,2 - 0,3 - 0,4 0,3 - 0,35 - 0,5 030 vc 40 - 60 - 70 70 - 100 - 150 f 0,3 - 0,4 - 0,5 0,3 - 0,4 - 0,5 Remarks To avoid the drill bending, which can cause breakage, please pre-drill or reduce the cutting conditions at the entrance of hole; RPM: 100 300, f : 0,05 0,08 mm/rev. Higher feed rates and deep holes require high coolant pressure. Cutting fluid : Water soluble oil Cutting fluid pressure : 4 10 bar K54
