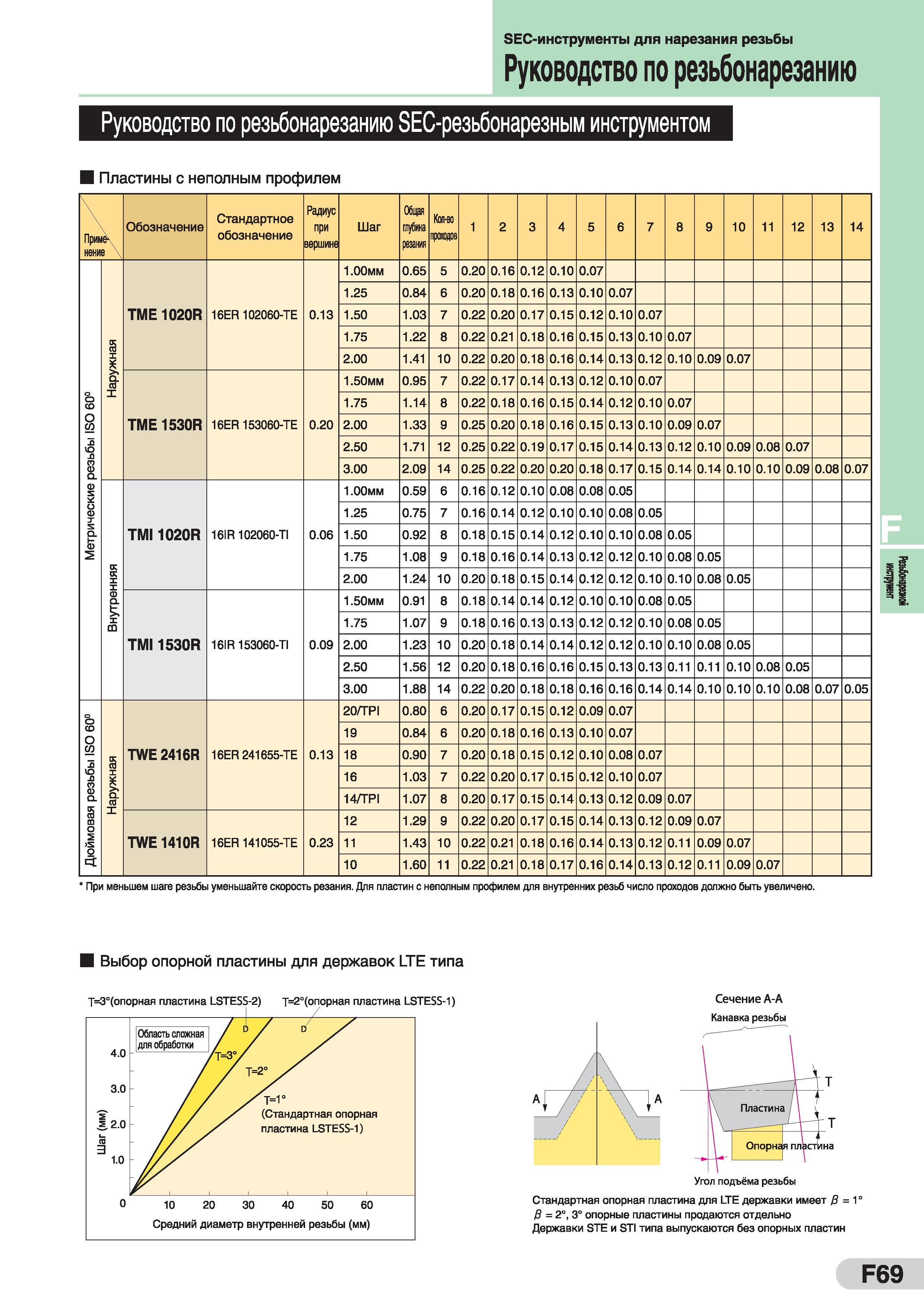

SEC-инструменты для нарезания резьбы Руководство по резьбонарезанию Руководство по резьбонарезанию SEC-резьбонарезным инструментом Пластины с неполным профилем Примеч нение \ Обозначение Стандартное обозначение Радиус при эершине Шаг Общая глубина резания Кол-во проходов 1 2 3 4 5 6 7 8 9 10 11 12 13 14 Метрические резьбы ISO 60° Наружная ТМЕ 1020R 16ER 102060-ТЕ 0.13 1.00мм 0.65 5 0.20 0.16 0.12 0.10 0.07 1.25 0.84 6 0.20 0.18 0.16 0.13 0.10 0.07 1.50 1.03 7 0.22 0.20 0.17 0.15 0.12 0.10 0.07 1.75 1.22 8 0.22 0.21 0.18 0.16 0.15 0.13 0.10 0.07 2.00 1.41 10 0.22 0.20 0.18 0.16 0.14 0.13 0.12 0.10 0.09 0.07 ТМЕ 1530R 16ER 153060-ТЕ 0.20 1.50мм 0.95 7 0.22 0.17 0.14 0.13 0.12 0.10 0.07 1.75 1.14 8 0.22 0.18 0.16 0.15 0.14 0.12 0.10 0.07 2.00 1.33 9 0.25 0.20 0.18 0.16 0.15 0.13 0.10 0.09 0.07 2.50 1.71 12 0.25 0.22 0.19 0.17 0.15 0.14 0.13 0.12 0.10 0.09 0.08 0.07 3.00 2.09 14 0.25 0.22 0.20 0.20 0.18 0.17 0.15 0.14 0.14 0.10 0.10 0.09 0.08 0.07 Внутренняя TMI 1020R 16IR 102060-TI 0.06 1.00мм 0.59 6 0.16 0.12 0.10 0.08 0.08 0.05 1.25 0.75 7 0.16 0.14 0.12 0.10 0.10 0.08 0.05 1.50 0.92 8 0.18 0.15 0.14 0.12 0.10 0.10 0.08 0.05 1.75 1.08 9 0.18 0.16 0.14 0.13 0.12 0.12 0.10 0.08 0.05 2.00 1.24 10 0.20 0.18 0.15 0.14 0.12 0.12 0.10 0.10 0.08 0.05 TMI 1530R 16IR 153060-TI 0.09 1.50мм 0.91 8 0.18 0.14 0.14 0.12 0.10 0.10 0.08 0.05 1.75 1.07 9 0.18 0.16 0.13 0.13 0.12 0.12 0.10 0.08 0.05 2.00 1.23 10 0.20 0.18 0.14 0.14 0.12 0.12 0.10 0.10 0.08 0.05 2.50 1.56 12 0.20 0.18 0.16 0.16 0.15 0.13 0.13 0.11 0.11 0.10 0.08 0.05 3.00 1.88 14 0.22 0.20 0.18 0.18 0.16 0.16 0.14 0.14 0.10 0.10 0.10 0.08 0.07 0.05 Дюймовая резьбы ISO 60° Наружная TWE 2416R 16ER 241655-ТЕ 0.13 20/TPI 0.80 6 0.20 0.17 0.15 0.12 0.09 0.07 19 0.84 6 0.20 0.18 0.16 0.13 0.10 0.07 18 0.90 7 0.20 0.18 0.15 0.12 0.10 0.08 0.07 16 1.03 7 0.22 0.20 0.17 0.15 0.12 0.10 0.07 14/TPI 1.07 8 0.20 0.17 0.15 0.14 0.13 0.12 0.09 0.07 TWE 141 OR 16ER 141055-ТЕ 0.23 12 1.29 9 0.22 0.20 0.17 0.15 0.14 0.13 0.12 0.09 0.07 11 1.43 10 0.22 0.21 0.18 0.16 0.14 0.13 0.12 0.11 0.09 0.07 10 1.60 11 0.22 0.21 0.18 0.17 0.16 0.14 0.13 0.12 0.11 0.09 0.07 При меньшем шаге резьбы уменьшайте скорость резания. Для пластин с неполным профилем для внутренних резьб число проходов должно быть увеличено. Выбор опорной пластины для державок LTE типа Сечение А-А Стандартная опорная пластина для LTE державки имеет В = 1 Р = 2°, 3° опорные пластины продаются отдельно Державки STE и STI типа выпускаются без опорных пластин Область сложная для обработки Т=3°(опорная пластина 10 20 30 40 50 60 Средний диаметр внутренней резьбы (мм) Т=1° (Стандартная опорная пластина LSTESS-1) F69 Резьбонарезной инструмент
