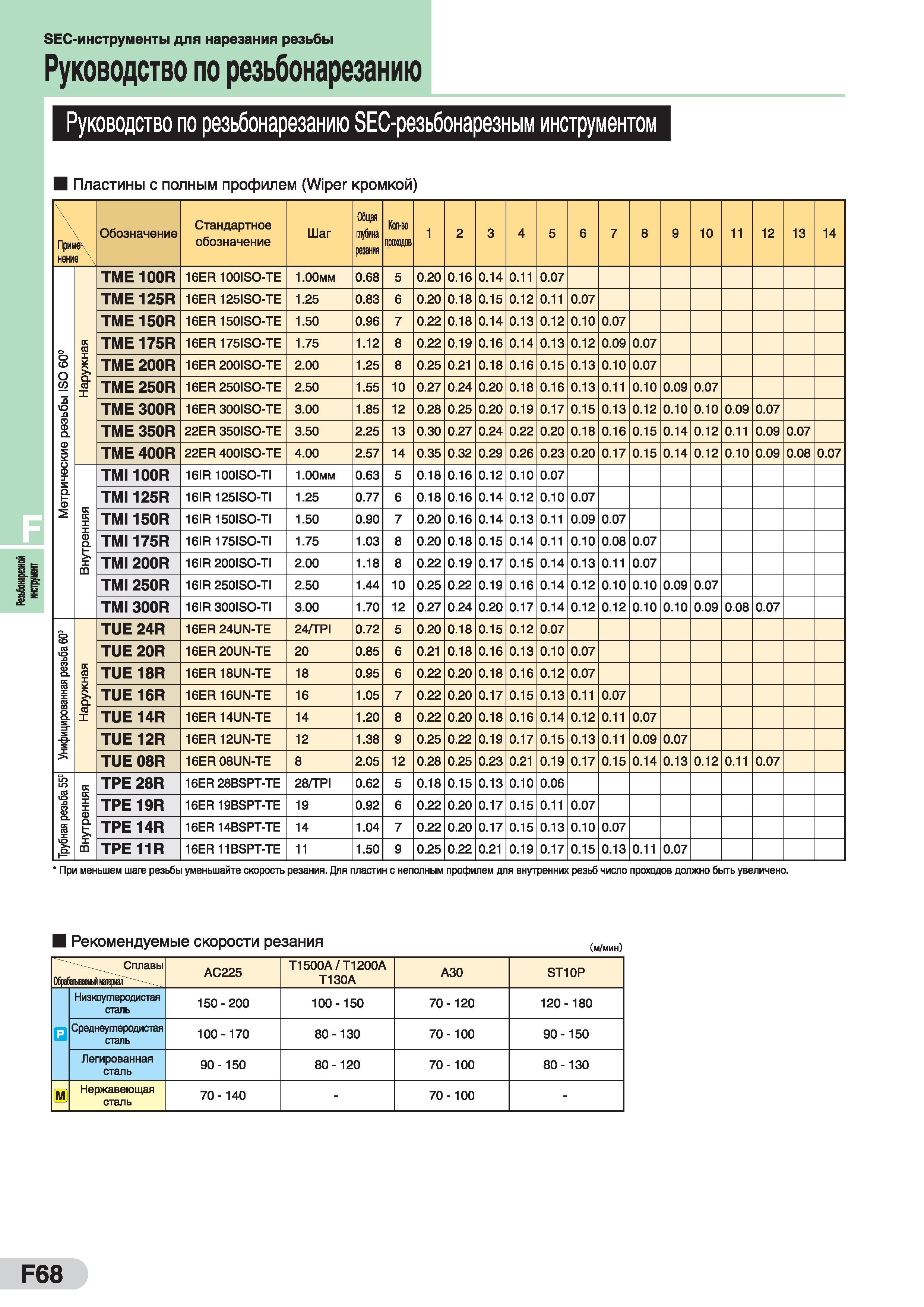

инструмент SEC-инструменты для нарезания резьбы Руководство по резьбонарезанию Руководство по резьбонарезанию SEC-резьбонарезным инструментом Пластины с полным профилем (Wiper кромкой) Обозначение Стандартное обозначение Шаг Общая глубина резания Кол-во проходов 1 2 3 4 5 6 7 8 9 10 11 12 13 14 TME100R 16ER lOOISO-TE 1.00мм 0.68 5 0.20 0.16 0.14 0.11 0.07 TME125R 16ER 125ISO-TE 1.25 0.83 6 0.20 0.18 0.15 0.12 0.11 0.07 TME150R 16ER 150ISO-TE 1.50 0.96 7 0.22 0.18 0.14 0.13 0.12 0.10 0.07 ТМЕ 175R 16ER 175ISO-TE 1.75 1.12 8 0.22 0.19 0.16 0.14 0.13 0.12 0.09 0.07 ТМЕ 200R 16ER 2OOISO-TE 2.00 1.25 8 0.25 0.21 0.18 0.16 0.15 0.13 0.10 0.07 ТМЕ 250R 16ER 250ISO-TE 2.50 1.55 10 0.27 0.24 0.20 0.18 0.16 0.13 0.11 0.10 0.09 0.07 ТМЕ 300R 16ER 3OOISO-TE 3.00 1.85 12 0.28 0.25 0.20 0.19 0.17 0.15 0.13 0.12 0.10 0.10 0.09 0.07 ТМЕ 350R 22ER 350ISO-TE 3.50 2.25 13 0.30 0.27 0.24 0.22 0.20 0.18 0.16 0.15 0.14 0.12 0.11 0.09 0.07 ТМЕ 400R 22ER 400ISO-TE 4.00 2.57 14 0.35 0.32 0.29 0.26 0.23 0.20 0.17 0.15 0.14 0.12 0.10 0.09 0.08 0.07 TMI 100R 16IR IOOISO-TI 1.00мм 0.63 5 0.18 0.16 0.12 0.10 0.07 TMI 125R 16IR 125ISO-TI 1.25 0.77 6 0.18 0.16 0.14 0.12 0.10 0.07 TMI 150R 16IR 150ISO-TI 1.50 0.90 7 0.20 0.16 0.14 0.13 0.11 0.09 0.07 TMI 175R 16IR 175ISO-TI 1.75 1.03 8 0.20 0.18 0.15 0.14 0.11 0.10 0.08 0.07 TMI 200R 16IR 2OOISO-TI 2.00 1.18 8 0.22 0.19 0.17 0.15 0.14 0.13 0.11 0.07 TMI 250R 16IR 250ISO-TI 2.50 1.44 10 0.25 0.22 0.19 0.16 0.14 0.12 0.10 0.10 0.09 0.07 TMI 300R 16IR 300ISO-TI 3.00 1.70 12 0.27 0.24 0.20 0.17 0.14 0.12 0.12 0.10 0.10 0.09 0.08 0.07 TUE 24R 16ER 24UN-TE 24/TPI 0.72 5 0.20 0.18 0.15 0.12 0.07 TUE 20R 16ER 20UN-TE 20 0.85 6 0.21 0.18 0.16 0.13 0.10 0.07 TUE 18R 16ER 18UN-TE 18 0.95 6 0.22 0.20 0.18 0.16 0.12 0.07 TUE 16R 16ER 16UN-TE 16 1.05 7 0.22 0.20 0.17 0.15 0.13 0.11 0.07 TUE 14R 16ER 14UN-TE 14 1.20 8 0.22 0.20 0.18 0.16 0.14 0.12 0.11 0.07 TUE 12R 16ER 12UN-TE 12 1.38 9 0.25 0.22 0.19 0.17 0.15 0.13 0.11 0.09 0.07 TUE 08R 16ER 08UN-TE 8 2.05 12 0.28 0.25 0.23 0.21 0.19 0.17 0.15 0.14 0.13 0.12 0.11 0.07 ТРЕ 28R 16ER 28BSPT-TE 28/TPI 0.62 5 0.18 0.15 0.13 0.10 0.06 TPE19R 16ER 19BSPT-TE 19 0.92 6 0.22 0.20 0.17 0.15 0.11 0.07 TPE14R 16ER 14BSPT-TE 14 1.04 7 0.22 0.20 0.17 0.15 0.13 0.10 0.07 ТРЕ 11R 16ER 11BSPT-TE 11 1.50 9 0.25 0.22 0.21 0.19 0.17 0.15 0.13 0.11 0.07 равнение 8. При меньшем шаге резьбы уменьшайте скорость резания. Для пластин с неполным профилем для внутренних резьб число проходов должно быть увеличено. Рекомендуемые скорости резания Сплавы Обрабатываемый АС225 Т1500А/Т1200А Т130А АЗО ST10P Низкоупперодистая сталь 150-200 100-150 70-120 120-180 Среднеуглеродистая сталь 100-170 80-130 70-100 90-150 Легированная сталь 90-150 80-120 70-100 80-130 Нержавеющая сталь 70-140 - 70-100 - F68
